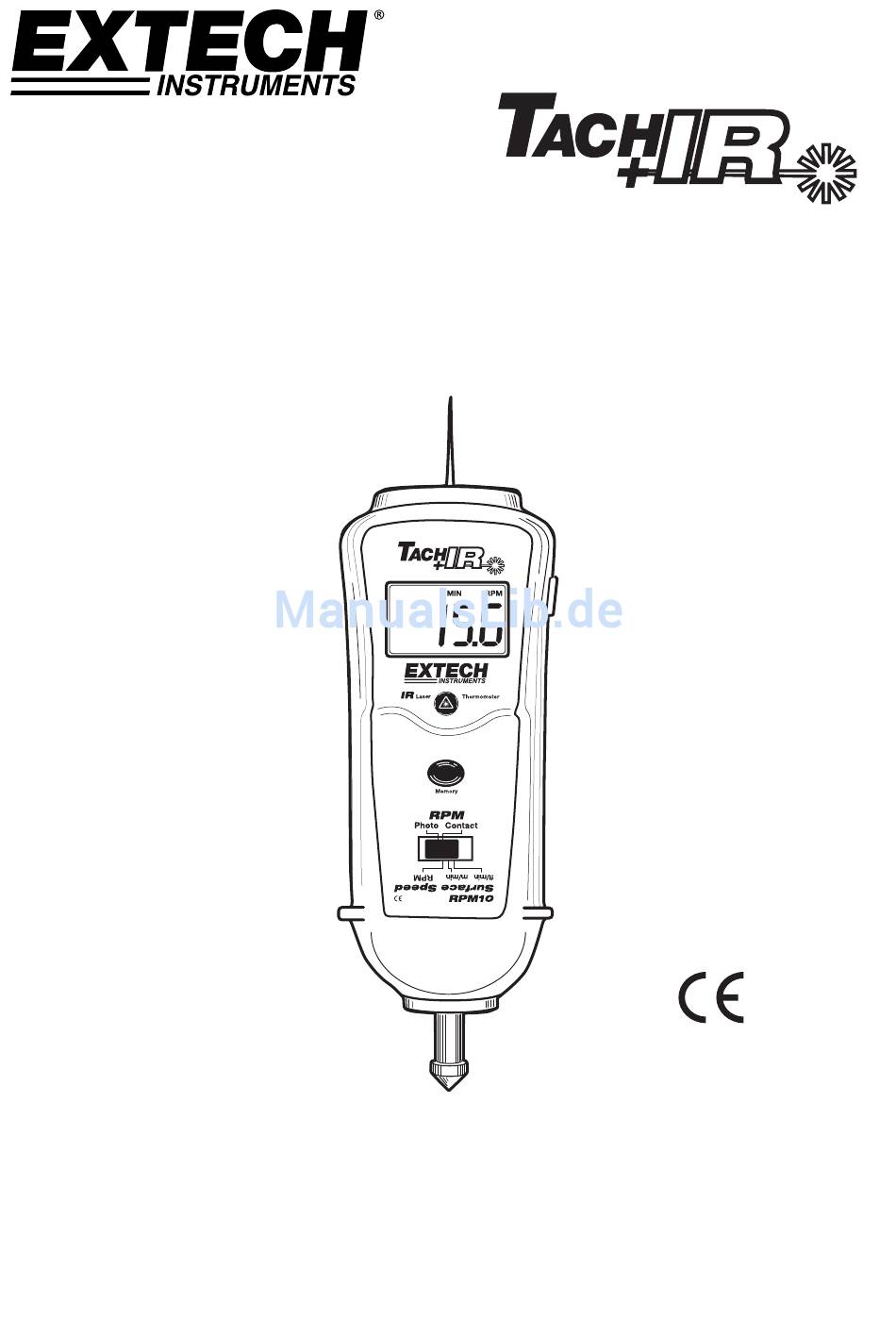

- Seite 1 Bedienungsanleitung Modell RPM10 Kombinierter Laser-Fototachometer zur Kontaktmessung mit eingebautem IR-Thermometer...
- Seite 2 BESTRAHLUNG VERMEIDEN Aus dieser Öffnung treten Laserstrahlen aus. VORSICHT LASERSTRAHLEN NICHT DIREKT IN DEN STRAHL BLICKEN LEISTUNG<1mW WELLENLÄNGE 630-670nm KLASSE 2 LASERGERÄT Entspricht den Vorschriften von: FDA 21 CFR 1040.10 und 1040.11 IEC 60825-1 (2001-08) Ausgabe 1.2 EN60825-1:1994/A11:1996/A2:2001/A1:2002 RPM10-de-DE_V2.3 5/16...
-
Seite 3: Beschreibung Des Messgerätes

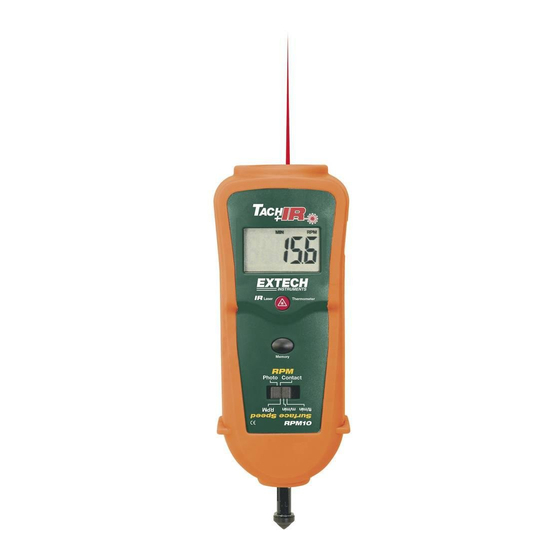

Beschreibung des Messgerätes Foto-Tachometersensor, IR-Thermometersensor und Laserquelle Messtaste IR-Thermometer-Taste Messwertspeichertaste Funktionswahlschalter Batteriefach (Geräterückseite) Kontakttachometerwelle RPM10-de-DE_V2.3 5/16... -
Seite 4: Bedienung Des Messgerätes
Drehzahl zu berechnen. ANMERKUNG: Helles Umgebungslicht kann zusammen mit dem reflektierenden Lichtstrahl zu Störungen führen. In solchen Fällen muss dann der Zielbereich abgedeckt werden. VORSICHT: Rotierende Gegenstände können gefährlich sein. Gehen Sie daher mit äußerster Vorsicht vor. Laserstrahl Reflexmarke RPM10-de-DE_V2.3 5/16... - Seite 5 Schieben Sie den Funktionswahlschalter auf SURFACE SPEED “ft/min" oder "m/min". Drücken Sie den Messknopf und halten Sie das Längen-/Geschwindigkeitsmessrad gegen die sich bewegende und zu messende Fläche. Den Messknopf loslassen, sobald sich der Messwert auf dem Display stabilisiert hat (ca. 2 Sekunden). RPM10-de-DE_V2.3 5/16...
- Seite 6 1. Einmal die Taste „Memory“ drücken: Das Symbol “Last” erscheint zusammen mit letzten Messwert. 2. Nochmals die Taste „Memory“ drücken. Das Symbol “MAX” erscheint zusammen mit dem maximalen Messwert. 3. Nochmals die Taste „Memory“ drücken. Das Symbol “MIN” erscheint zusammen mit dem minimalen Messwert. RPM10-de-DE_V2.3 5/16...
-
Seite 7: Technische Daten
Hinweis: Die Präzisionsangabe gilt für folgenden Umgebungstemperaturbereich: 18 bis 28°C (64 bis 82°F) IR-Emissionsgrad 0,95 fest IR-Distanzverhältnis D/S = Ca.. 6:1 Verhältnis (D = Distanz, S = Stelle) Laserleistung Unter 1mW Spektrale Empfindlichkeit 6 bis 14 μm (Wellenlänge) RPM10-de-DE_V2.3 5/16... -
Seite 8: Auswechseln Der Batterien
überall dort abgeben, wo Batterien verkauft werden. Entsorgung: Entsorgen Sie dieses Instrument in den Hausmüll. Der Nutzer ist verpflichtet, die End-of-life-Geräte eine zu diesem Zweck vorgesehene Sammelstelle für die Entsorgung von Elektro- und Elektronikgeräten. Copyright © 2011‐2016 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com RPM10-de-DE_V2.3 5/16...
