18
Wartung
6. Lagerbolzen bis zum Anschlag durch die Bohrung des Mes-
sers schieben.
7. Sicherungsscheibe in die vorgesehene Nut des Lagerbolzens
einsetzen.

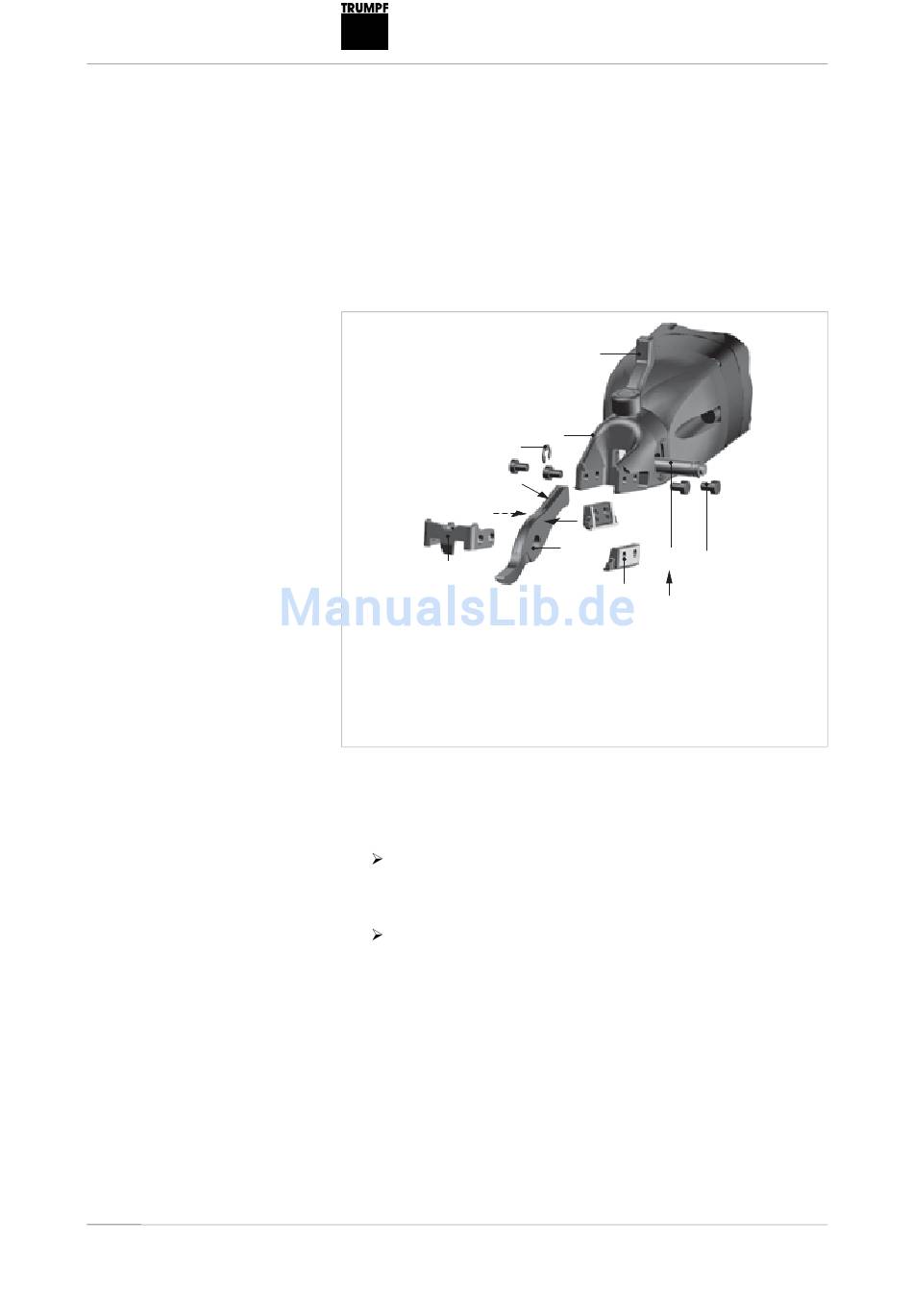

Schneidleisten wenden bzw. ersetzen

1 2
F
F
7
3 Schneidkopf
4 Schneidleiste
7 Spanabtrenner
8 Griff
10 Befestigungschraube M 4x8
1. Befestigungschrauben herausschrauben.
2. Schneidleisten prüfen:
Wenn eine Schneidkante stumpf ist, Schneidleisten um
180° wenden.
oder
Wenn beide Seiten der Schneidkanten einer Schneidleiste
stumpf sind, beide Schneidleisten ersetzen.
3. Griff um eine ¾ Umdrehung nach rechts drehen, um das
Messer in Abschneideposition zu bringen.
4. Spanabtrenner auf den Schneidkopf schieben, bis der
Spantrenner an der Vorderkante des Messers anliegt.
5. Spanabtrenner und Schneidleisten in dieser Position festhalten
6. Befestigungsschraube anziehen.
7. Griff nach links in Arbeitslage drehen.
8
3
F
2 6
2 4
1 0
4 F
12 Sicherungscheibe
24 Lagerbolzen für das Messer
26 Messer
F Schmierfett "G1"
E400DE_03.DOC
Fig. 17577
