Gefahr
Vorsicht
E400DE_03.DOC
5.2

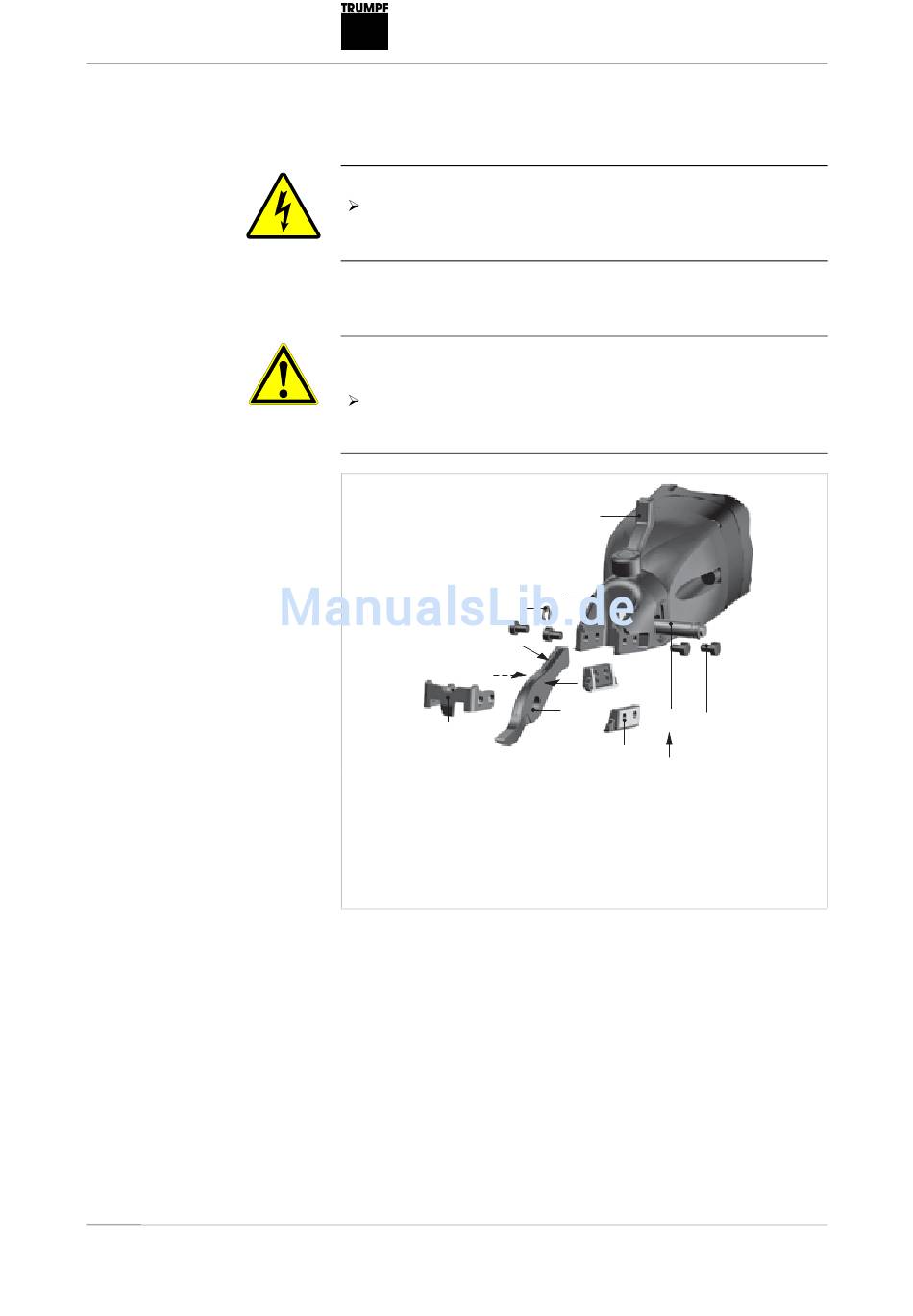

Werkzeug auswechseln C 160-2 PLUS

Lebensgefahr durch Stromschlag!
Bei Werkzeugwechsel und vor allen Wartungsarbeiten an der
Maschine den Stecker aus der Steckdose ziehen.

Messer ersetzen

Sachschäden durch stumpfe Werkzeuge!
Überlastung der Maschine.
Stündlich die Schneide des Messers auf Verschleiß prüfen.
Scharfe Messer bringen gute Schnittleistung und schonen die
Maschine. Messer rechtzeitig auswechseln.
1 2
F
F
7
3
Schneidkopf
4
Schneidleiste
7
Griff Spanabtrenner
8
Griff
10 Befestigungschraube M 4x8
Wenn beide Schneidkanten einer Schneidleiste stumpf sind Mes-
ser ersetzen.
1. Sicherungsscheibe mit Hilfe eines Schraubendrehers entfer-
nen.
2. Lagerbolzen herausdrücken.
3. Messer aus dem Schneidkopf ziehen.
4. Lagerbolzen und das neue Messer leicht einfetten.
5. Messer einsetzen.
8
3
F
2 6
2 4
1 0
4
F
12 Sicherungscheibe
24 Lagerbolzen für das Messer
26 Messer
F
Schmierfett "G1"
Wartung
Fig. 17577
17
