Messerauswahl
10
Einstellarbeiten
3.3

Werkzeugauswahl

Hinweis
Die Messer besitzen 2 Schneiden. Diese sind nicht nachschleifbar.
Je nach Dicke oder Festigkeit des Werkstücks werden verschie-
dene Messertypen benötigt. (siehe Tab. 4, S. 10)
Hinweis
Wird die Messer-Auswahl nicht entsprechend Tabelle vorge-
nommen,
wird die Schnittqualität stark beeinträchtigt
–
Steigt die Vorschubkraft erheblich an.
–
bricht das Messer
–

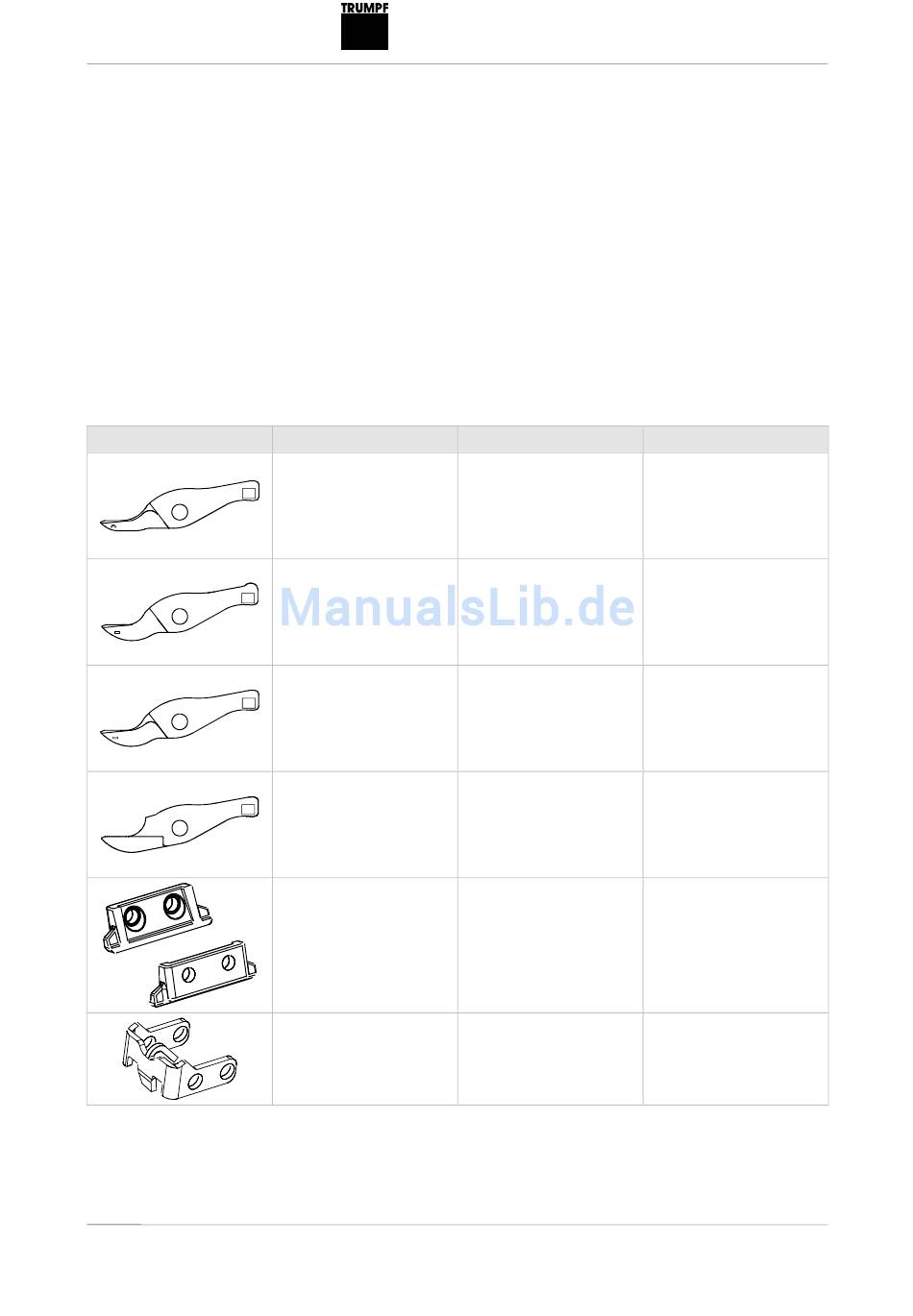

Bezeichnung
Kurven - Messer
1.0 mm
Geraden-Messer
1.0 - 1.6 mm
Geraden-Messer
1.0 mm
Messer Cr
Schneidleisten
(1Satz = 2 Stück) mit
Schrauben
Spanabtrenner
(nur für PLUS-Versionen)
Bestell-Nr.
Aluminium max. 250N/mm²
Stahl max. 400N/mm²
143434
Edelstahl max. 600N/mm²
Aluminium max. 250N/mm²
Stahl max. 400N/mm²
143463
Edelstahl max. 600N/mm²
Aluminium max. 250N/mm²
Stahl max. 400N/mm²
143432
Edelstahl max. 600N/mm²
Aluminium max. 250N/mm²
Stahl max. 400N/mm²
934055
Edelstahl max. 600N/mm²
Für C160:
927708
Für C160 PLUS:
913520
143950
Blechdicke (mm)
0.3 bis 1.2
0.3 bis 1.0
0.3 bis 0.8
1.0 bis 2.0
1.0 bis 1.6
0.8 bis 1.2
0.3 bis 1.2
0.3 bis 1.0
0.3 bis 1.0
1.0 bis 2.0
1.0 bis 1.6
0.8 bis 1.2
Alle Materialien
Alle Materialien
Tab. 4
