Gefahr
E400DE_03.DOC
5.1

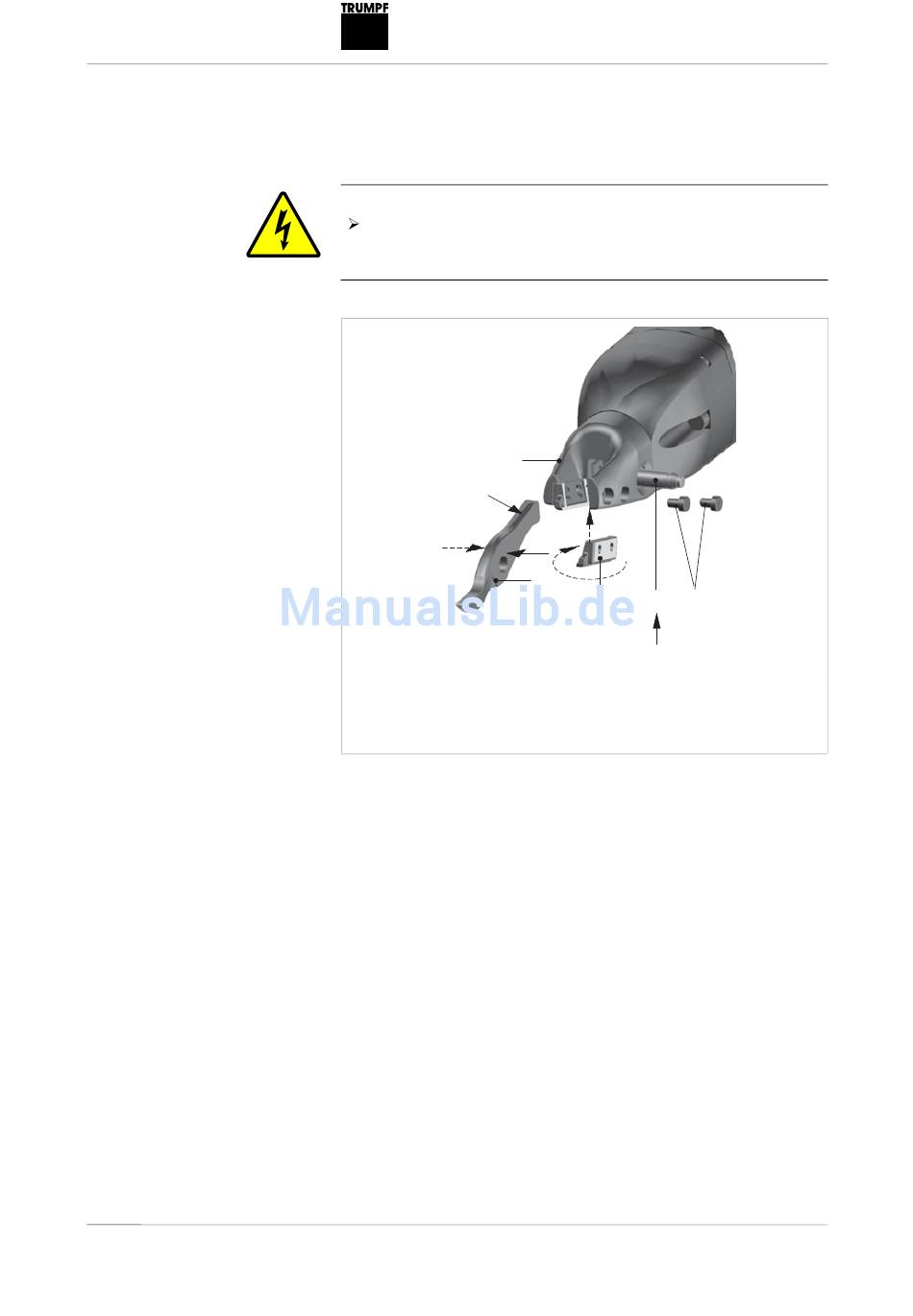

Werkzeug wechseln C 160-2

Lebensgefahr durch Stromschlag!
Bei Werkzeugwechsel und vor allen Wartungsarbeiten an der
Maschine den Stecker aus der Steckdose ziehen.
3
F
F
3 Schneidkopf
4 Schneidleiste
10 Befestigungschraube
Werkzeug wechseln
F
2 6
4 2 4 1 0
F
24 Lagerbolzen für das Messer
26 Messer
F Schmierfett "G1"
Wartung
Fig. 17576
15
