Die Konsole installieren
Anschließen von Kabeln(P20)
Ziehen Sie nach dem Einsetzen der Konsole die einzelnen
Kabel aus dem Ende des Kabelsatzes auseinander und
schließen diese an die entsprechenden Steckverbinder in der
Konsole an. Zum Identifizieren von Kabel und Steckverbinder
siehe Abbildung und Tabelle unten.

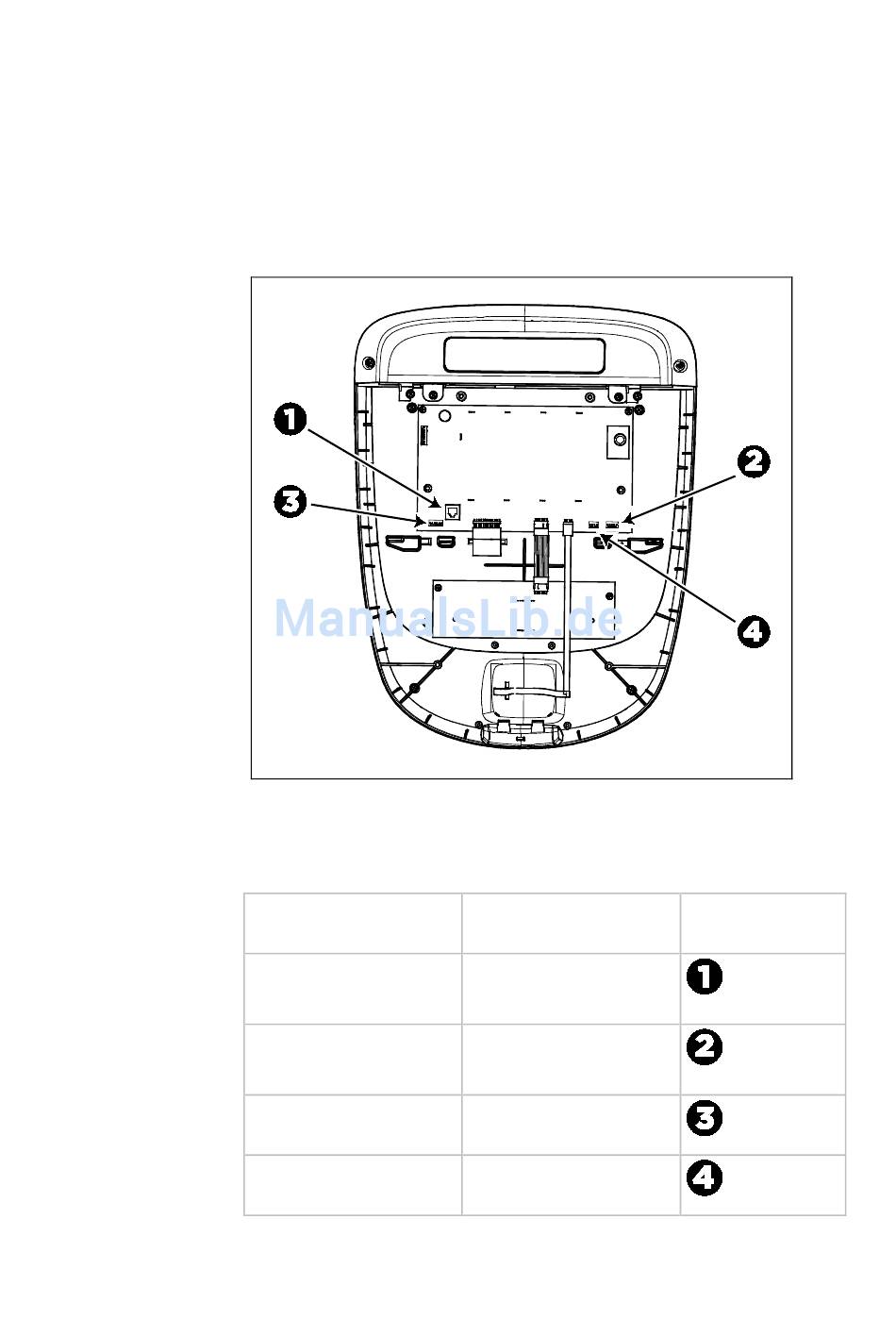

Abbildung 18: Kabelanschlüsse, P20-Konsole
Tabelle 3. P20 interne Kabelanschlüsse
Kabel
Daten aus Basiseinheit Achtpolig modular, auf
Herzfrequenzsensoren 4-polige Kontaktleiste,
Fitnessschlüssel (nur
Laufband)
Auto Stop-Sensor (nur
Laufbänder)
Steckverbindungstyp
flachem grauen Kabel
codiert
6-polige Kontaktleiste,
codiert
4-polige Kontaktleiste,
codiert
35
Lage des
Steckverbinders
