Die Konsole installieren
Wichtig: Bevor Sie mit dem folgenden Vorgang beginnen,
entfernen Sie die Befestigungsschrauben von der
Konsolenhalterung und die hintere Abdeckung vom Bedienpult.
Legen Sie die Abdeckung und ihre Befestigungselemente zur
späteren Verwendung zur Seite.
Den Kabelsatz einziehen:
1.
2. Positionieren Sie die Konsole über der Konsolenhalterung.
3. Legen Sie die Konsole so auf die Konsolenhalterung, dass
4. Neigen Sie die Konsole nach vorn, bis es nicht mehr
5. Ziehen Sie alle Kabel nach oben und vorn, bis Sie sie über
Achten Sie darauf, dass die einzelnen Kabel so weit wie
möglich durch die Öffnung in der Mitte der
Konsolenhalterung auf der Basiseinheit gezogen werden.
sich die Aussparung im unteren Teil der Rückplatte auf
dem rechteckigen Haken im unteren Teil der
Konsolenhalterung befindet, wie in der folgenden
Abbildung dargestellt.

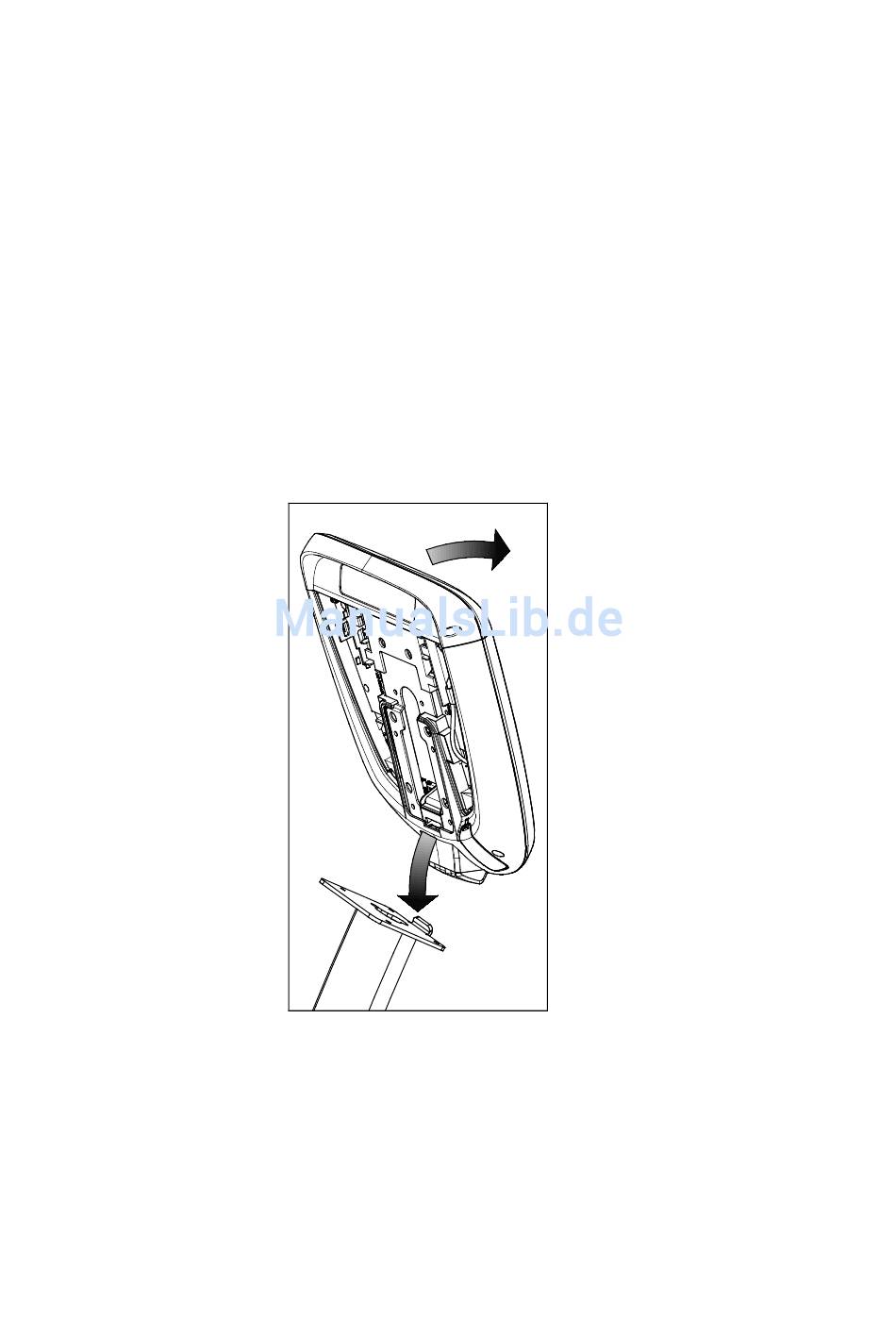

Abbildung 16: Positionieren der Konsole
an der Basiseinheit
weiter geht. Halten Sie mit einer Hand die Konsole in
dieser Position fest bzw. überlassen Sie das einer zweiten
Person.
die Rückenabdeckung der Konsole legen können.
