Anschließen von Kabeln (P80)
Ziehen Sie nach dem Einsetzen der Konsole die einzelnen
Kabel aus dem Ende des Kabelsatzes auseinander und
schließen diese an die entsprechenden Steckverbinder in der
Konsole an. Zum Identifizieren von Kabel und Steckverbinder

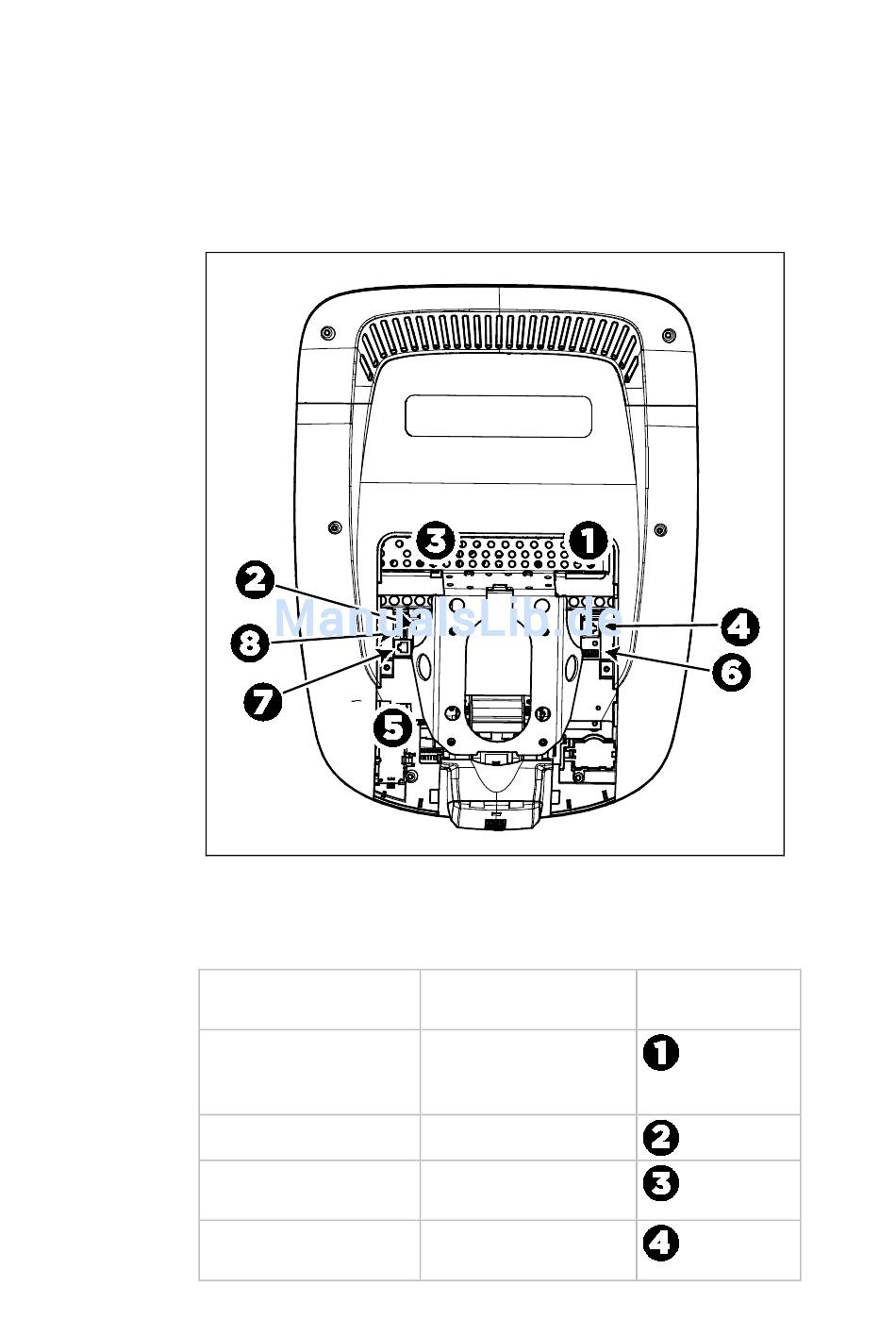

siehe Abbildung und Tabelle unten.
Abbildung 10: Kabelanschlüsse, P80-Konsole
Tabelle 1. Interne Kabelverbindungen P80
Kabel
Ethernet (LAN)
TV in
Netzkabel
Daten aus Basiseinheit
Montage und Instandhaltung der Trainings-Liegeräder der RBK 800-Serie
Steckverbindungstyp
Achtpolig modular, an
rundem schwarzen
Kabel
F-Koaxial
2-poliger Stecker,
gepolt und eingerastet
Achtpolig modular, auf
flachem grauen Kabel
Lage des
Steckverbinders
