Montage des Trainingsrads
Installieren der Haltegriffe
Nachdem der vertikale Träger und der Flaschenhalter sicher
befestigt wurden, können Sie den Haltegriff installieren und
das Kabel des Herzfrequenzsensors durch den Träger ziehen.
So installieren Sie die Haltegriffe:
1.
2. Führen Sie das Herzfrequenzkabel durch das nächste
3. Lassen Sie das Ende des Herzfrequenzkabels von einem
4. Positionieren Sie die Haltegriffkonstruktion in den Haltern
Positionieren Sie die Haltegriffe über den Haltern am
oberen Ende des vertikalen Trägers, wie in der folgenden
Abbildung dargestellt. Die offenen Enden der
Konstruktion sollten nach oben und vorn zeigen.

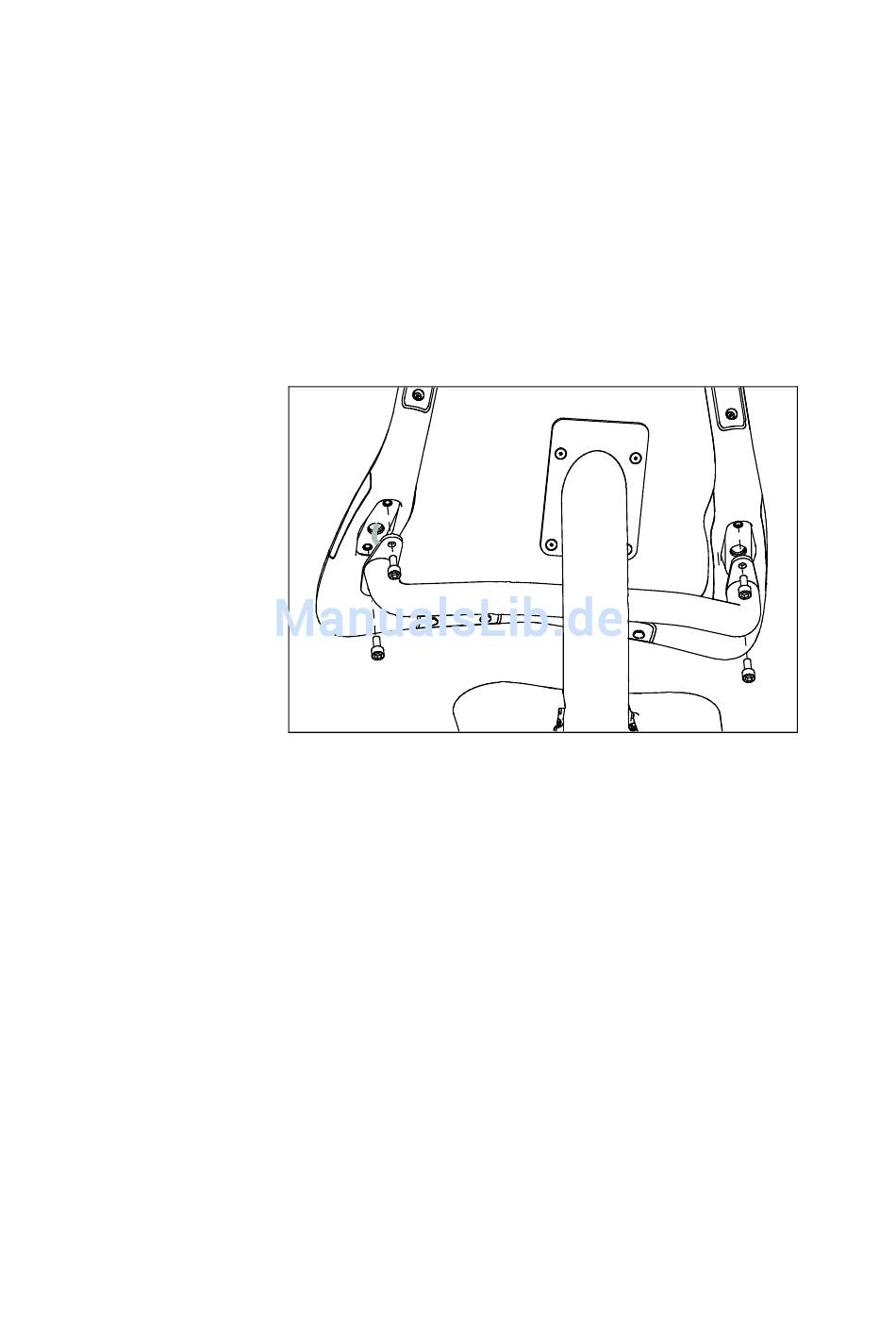

Abbildung 8: Installieren der Haltegriffe
Ende des Halters und in den vertikalen Träger.
Helfer durch die Halterung der Konsole im oberen Teil des
vertikalen Trägers ziehen.
und befestigen Sie vier ⁵₁₆ mm x
³₄ mm-Zylinderschrauben mit Innensechskant. Ziehen Sie
die Schrauben mithilfe eines ¹₄ mm-Inbusschlüssels ganz
fest.
