20
So installieren Sie den vertikalen Träger und bereiten die
Kabel zum Anschluss an die Konsole vor:
1.
2. Schieben Sie das Buchsenfeld zurück in seinen Halter in
3. Bündeln Sie die oberen Enden aller Kabel mit einem Stück
4. Während Ihre Helfer den vertikalen Träger über die
5. Schieben Sie den vertikalen Träger in seine Position,
Montage und Instandhaltung der Upright Bike (Ergometer) der UBK 800-Serie
Befestigen Sie die unteren Enden folgender Kabel an der
Innenseite des Buchsenfeldes:
Ethernet-Kabel

 Fernsehkabel (bei der P80-Konsole)
Fernsehkabel (bei der P80-Konsole)

der rechten Abdeckung.
Klebeband oder Kabelbinder aus Kunststoff.
Gehäusekonstruktion halten, ziehen Sie die Kabel durch
den Träger nach oben. Wenn Sie fertig sind, verwenden
Sie ein Stück Klebeband, um die oberen Anschlüsse der
Kabel am oberen Ende des Trägers zu befestigen.
sodass seine Schraubenlöcher auf die entsprechenden
Löcher in der Gehäusekonstruktion ausgerichtet sind, wie
in der folgenden Abbildung dargestellt.
Hinweis: Wenn der Träger richtig positioniert ist, liegt er
auf der Metallnase im Kanal des vertikalen Trägers auf.

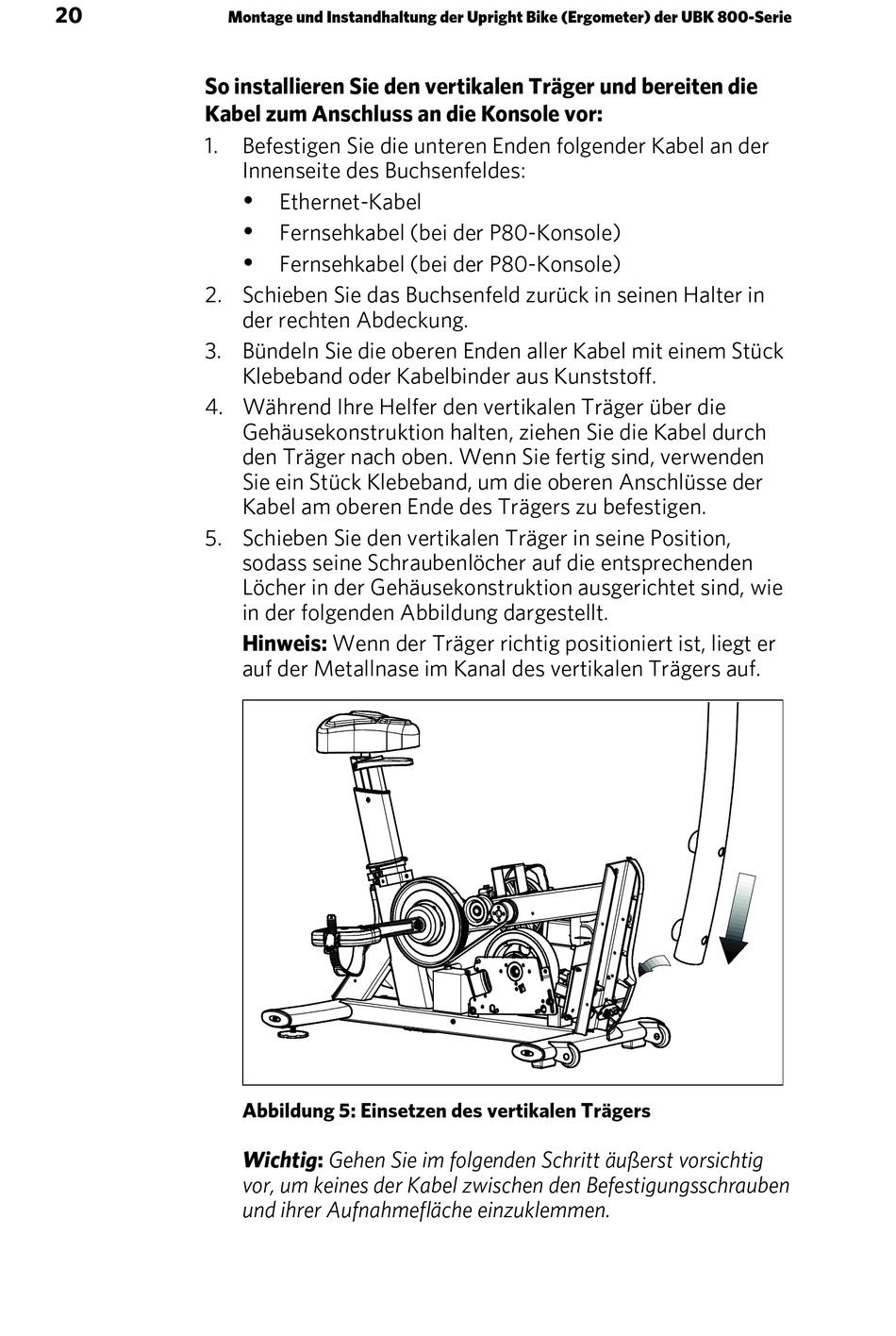

Abbildung 5: Einsetzen des vertikalen Trägers
Wichtig: Gehen Sie im folgenden Schritt äußerst vorsichtig
vor, um keines der Kabel zwischen den Befestigungsschrauben
und ihrer Aufnahmefläche einzuklemmen.
