Anschließen von Kabeln (P80)
Ziehen Sie nach dem Einsetzen der Konsole die einzelnen
Kabel aus dem Ende des Kabelsatzes auseinander und
schließen diese an die entsprechenden Steckverbinder in der
Konsole an. Zum Identifizieren von Kabel und Steckverbinder
siehe Abbildung und Tabelle unten.

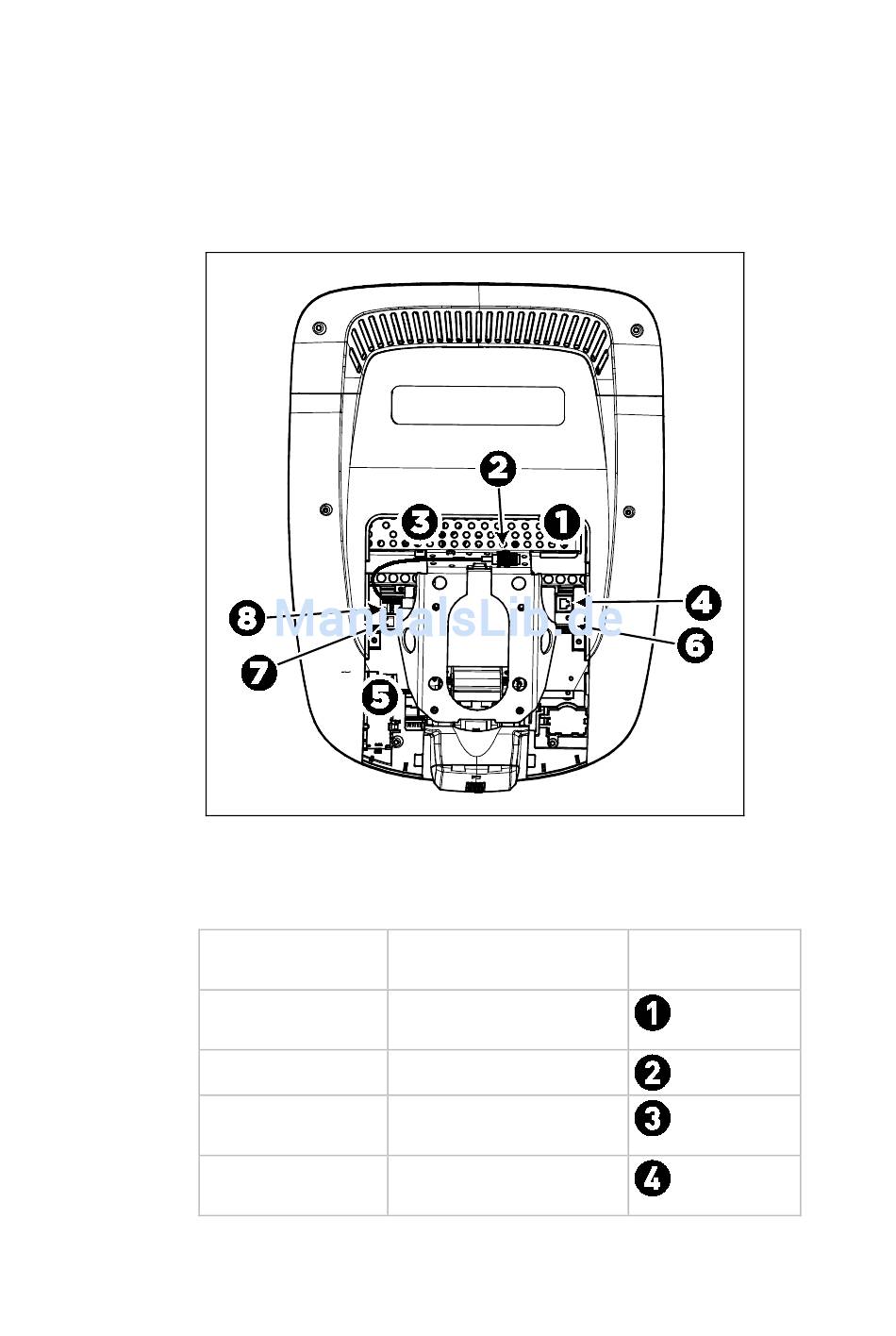

Abbildung 11: Kabelanschlüsse, P80-Konsole
Tabelle 1. P80 interne Kabelanschlüsse
Kabel
Ethernet (LAN)
TV in
Stromversorgung
mit Verteilerkabel
Daten aus
Basiseinheit
Montage und Instandhaltung des Adaptive Motion Trainers: AMT 885 / 835
Steckverbindungstyp
Achtpolig modular, auf
rundem schwarzen Kabel
Koaxialkabel Typ F
Zweikontaktstecker,
gepolt und verriegelt
Achtpolig modular, auf
flachem grauen Kabel
Lage des
Steckverbinders
