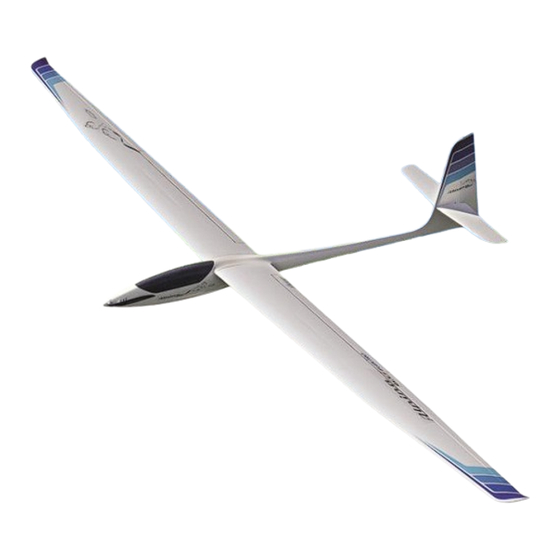

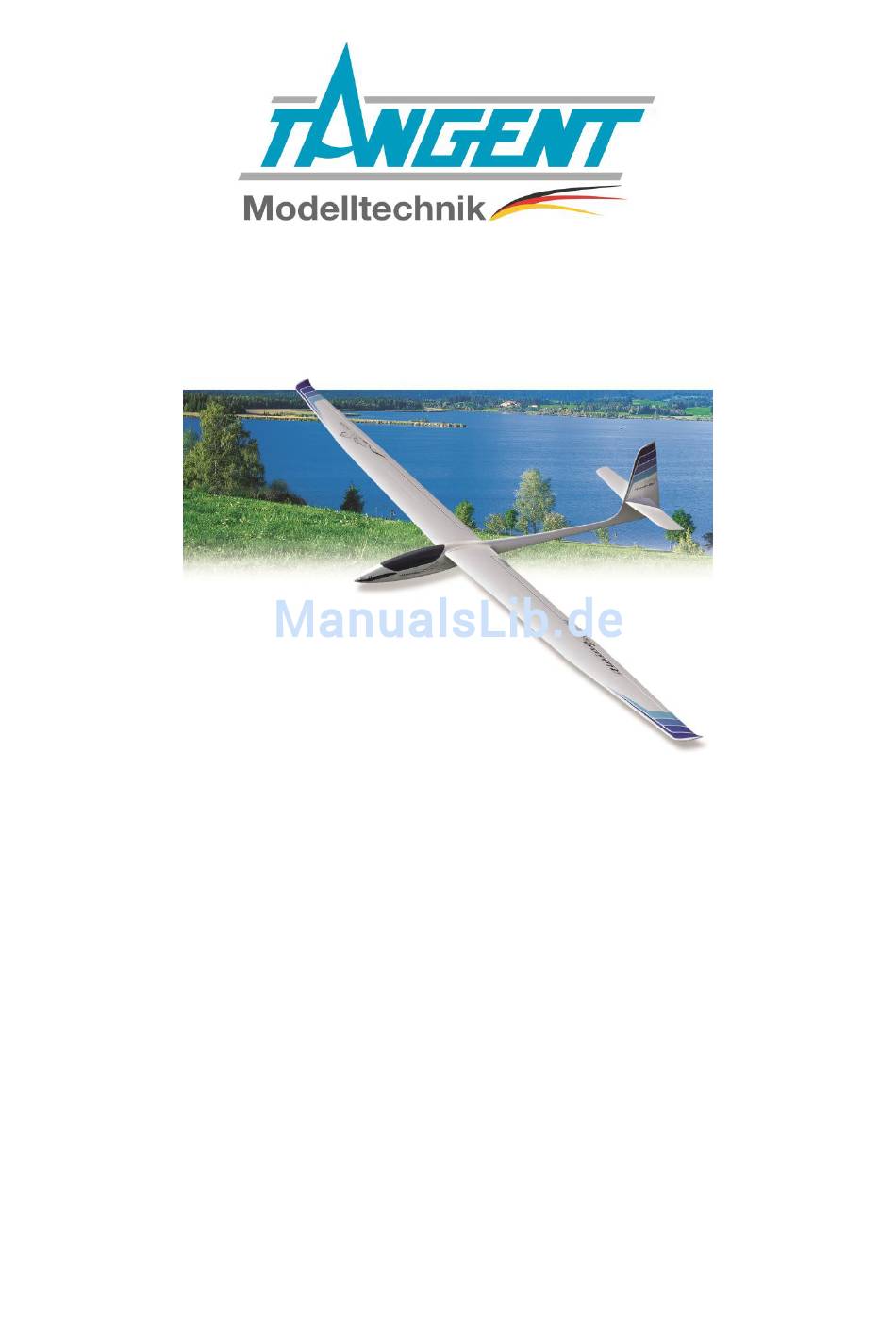

- Seite 1 ANLEITUNG ALPINA 4001 ELEKTRO Elektrosegelflugmodell Es wird eine Fernsteuerung mit 6 Funktionen benötigt! Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 1 Änderungen vorbehalten! Keine Haftung für Druckfehler Stand 06/2016...
- Seite 2 Betrieb, die Verwendung und Wartung der mit dem Modell zusammenhängenden Komponenten können von Tangent-Modelltechnik nicht überwacht werden. Daher übernimmt Tangent-Modelltechnik keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus dem fehlerhaften Betrieb, aus fehlerhaftem Verhalten bzw. in irgendeiner Weise mit dem vorgenannten zusammenhängend ergeben.
- Seite 3 Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zeigen, übernehmen wir, die Fa. Tangent-Modelltechnik, D 73252 Unterlenningen im nachstehenden Umfang die Mängelbeseitigung für den Gegenstand.
- Seite 4 WICHTIG: Das Modell und der Sender dürfen nicht im Hausmüll entsorgt werden und müssen auf einem Wertstoffhof als Elektroschrott abgegeben werden. Erkundigen Sie sich hierzu bei Ihrer Gemeinde. Überprüfung vor dem Start Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 4 Änderungen vorbehalten! Keine Haftung für Druckfehler Stand 06/2016...
- Seite 5 Flächen (besonders bei GFK-Rümpfen) sorgfältig mit feinem Schleifpapier aufrauen und gründlich, mit z. B. Aceton, entfetten. Sonst ist keine ausreichende Verklebung gewährleistet. Notwendiges Werkzeug zum Bau von ALPINA 4001 ELEKTRO Bleistift (Minenhärte HB), All-Stift, Geometriedreieck sowie Bandmaß oder Meterstab, Haushaltsschere, schmales scharfes Messer, elektrische Kleinbohrmaschine, verschiedene Spiralbohrer.
- Seite 6 Brushless Aussenläufer Ø50 mm 660 KV (U/Volt) Luftschraube Ø40x25 mit Spinner Ø 60mm Lipo Akku 4s/4400 Regler mit ca. 70A zul. Stromstäke und BEC Ggf. externe Stromversorgung Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 6 Änderungen vorbehalten! Keine Haftung für Druckfehler Stand 06/2016...
- Seite 7 Der Zusammenbau des ALPINA 4001 ELEKTRO Beginnen Sie erst mit dem Zusammenbau, wenn Sie sich mit den Bauteilen und einzelnen Baustadien vertraut gemacht haben. Sollte ein Bauteil Grund zur Beanstandung geben, so ist diese vor Baubeginn Ihrem Fachhändler mitzuteilen. Alpina 4001 Der vorliegende Baukasten liefert Ihnen –...
- Seite 8 1-2 Lagen Glasgewebeband (160g.) und Harz auf einer Länge von 50 – 60 mm überlaminieren. Zuvor jedoch werden die Klebestellen mit Schleifpapier Körnung 80 angeschliffen. Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 8 Änderungen vorbehalten! Keine Haftung für Druckfehler...
- Seite 9 „Operationsfeld frei“. Sie verhindern damit unschöne Verunreinigungen durch Klebeharz. Positionieren Sie jetzt den Rumpf, mit dem aufgesteckten Höhenruder, in der vorbereiteten Klebevorrichtung und lassen alles austrocknen. Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 9 Änderungen vorbehalten! Keine Haftung für Druckfehler Stand 06/2016...
- Seite 10 Jetzt können Sie die Lager einkleben. Tipp: Überprüfen Sie vor dem Einbau der Ruderlager diese auf Leichtgängigkeit, eventuell nach arbeiten. Bild 4 Seitenruder Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 10 Änderungen vorbehalten! Keine Haftung für Druckfehler Stand 06/2016...
- Seite 11 Kraftlauf des Motors!) solange an der Kontur, bis sich ein guter Übergang Rumpf – Spinner ergibt. Jetzt können Sie die Antriebseinheit wieder einbauen. Dazu Krepp entfernen und die Einheit an den Spant schrauben (Sicherungsscheiben nicht vergessen). Den Spinner Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 11 Änderungen vorbehalten! Keine Haftung für Druckfehler...
- Seite 12 Sie das Akkubrett dann mit etwas angedicktem Harz in den Rumpf. Der Akku wird darauf z.b. mit dem Akku Klettband befestigt. Bild 5 A-B-C – RC-Einbau /Motorspant Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 12 Änderungen vorbehalten! Keine Haftung für Druckfehler...
- Seite 13 (Bohnerwachs geht auch) und die Stifte mit UHU Endfest. in den Abschlußrippen der Tragflächen einkleben. Achten Sie darauf, dass etwa die halbe Länge der Stifte aus dem Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 13 Änderungen vorbehalten! Keine Haftung für Druckfehler...
- Seite 14 Diese im 90° Winkel zu den Ruderflächen verlängert, ergeben den Gestängeweg und den Sitz der Bohrungen für die Ruderhörner. Überprüfen Sie die Elastikflaps noch einmal auf ihre Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 14 Änderungen vorbehalten! Keine Haftung für Druckfehler...
- Seite 15 Ruderhörner nach der Oberflächenbehandlung so mit reichlich UHU Endfest 300 ein (kleiner Hügel), dass die Querruderhörner 12 mm und die Wölbklappenruderhörner 13 mm herausstehen. Bild 10+11 - Ruderhörner Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 15 Änderungen vorbehalten! Keine Haftung für Druckfehler Stand 06/2016...
- Seite 16 Tipp: Ein kleiner Belegungsplan beugt Fehlern vor. Verrunden Sie die Buchsen an den vorderen Kanten um ein leichteres Stecken zu ermöglichen. Der Rohbau ist jetzt fertig! Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 16 Änderungen vorbehalten! Keine Haftung für Druckfehler...
- Seite 17 Obwohl die Leitwerksträger aus Carbonlaminat gefertigt sind, darf die Antenne im Prinzip im Rumpf liegen (wir fliegen nur so). In jedem Fall ist vor dem Erstflug ein Reichweitentest Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 17 Änderungen vorbehalten! Keine Haftung für Druckfehler...
- Seite 18 Querruderwirkung zu unterstützen, können die Wölbklappen etwa dem halben Weg der Querruder nach oben mitgenommen werden. Thermikflug Oben Unten Bemerkung Querruder Ausschlag Querruder Verwölbung Wölbklappen Verwölbung Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 18 Änderungen vorbehalten! Keine Haftung für Druckfehler Stand 06/2016...
- Seite 19 Querruder Butterfly Höhenruder Erfliegen Nun ist Ihre Alpina 4001 Elektro startklar. Der Erstflug „Alte Hasen“ werden jetzt die nächste Gelegenheit wahrnehmen um auf den Modellflugplatz zu gehen, das Modell nach altbekannter Manier einzufliegen, letzte Korrekturen vorzunehmen und dann hoffentlich viel Spaß und allzeit Erfolg mit ihrer Alpina zu haben.
- Seite 20 Der Schwerpunkt ist zu weit hinten, wenn das Modell überhaupt nicht aufrichtet, vielleicht sogar noch steiler zu stürzen beginnt. Maßnahme: Sofort Modell abfangen. Blei in Rumpfnase geben und sichern, etwas Höhe trimmen. Flug in der Ebene Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 20 Änderungen vorbehalten! Keine Haftung für Druckfehler Stand 06/2016...
- Seite 21 Tal, Thermik suchen, Thermik finden, hochkreisen bis an die Sichtgrenze, das Modell im Kunstflug wieder herunterbringen um das Spiel wieder neu zu beginnen ist Modellflug in Vollendung. Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 21 Änderungen vorbehalten! Keine Haftung für Druckfehler...
- Seite 22 Zeichen für wirkliches Können. Der wirkliche Könner hat dies nicht nötig. Weisen Sie auch andere Piloten, in unser aller Interesse, auf diese Tatsache hin. Fliegen Sie immer so, dass Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 22 Änderungen vorbehalten! Keine Haftung für Druckfehler...
- Seite 23 Können alleine oder mit Freunden und das Leben in und mit der Natur Erlebnisse ermöglichen, die in der heutigen Zeit selten geworden sind. Wir, von Tangent-Modelltechnik, wünschen Ihnen beim Bauen und später beim Fliegen genauso viel Freude und Erfolg wie wir uns selbst.
- Seite 24 Ruderhorn Seitenruder Ruderanlenkung M4/1,6 Augenschrauben Seitenruderlager M4/2,05 Druckstift(Multilock) Fix.Tragfläche Kunststoff Leitwerksverbinder HLW/Rumpf Stahl Ø3x130 Torsionsstifte Tragfläche Stahl Ø3x60 Änderungen in Inhalt und Zusammensetzung vorbehalten. Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 24 Änderungen vorbehalten! Keine Haftung für Druckfehler Stand 06/2016...
- Seite 25 Informieren Sie alle Passanten und Zuschauer vor der Inbetriebnahme über alle möglichen Gefahren, die von Ihrem Modell ausgehen können. Stets mit dem notwendigen Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 25 Änderungen vorbehalten! Keine Haftung für Druckfehler Stand 06/2016...
- Seite 26 Empfangsanlage ausschalten, danach erst den Sender. Überprüfen Sie, dass die Ruder sich entsprechend der Steuerknüppelbetätigung bewegen. Nach Gebrauch alle Batterien aus dem Modell nehmen und nur im entladenen Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 26 Änderungen vorbehalten! Keine Haftung für Druckfehler...
- Seite 27 Mit diesen Hinweisen soll auf die vielfältigen Gefahren hingewiesen werden, die durch unsachgemäße und verantwortungslose Handhabung entstehen können. Richtig und gewissenhaft betrieben ist Modellflug eine kreative, lehrreiche und erholsame Freizeitgestaltung. Tangent-Modelltechnik, Kirchheimer Straße 9, D-73252 Unterlenningen Seite 27 Änderungen vorbehalten! Keine Haftung für Druckfehler Stand 06/2016...
