4 Rohranschlüsse
Allgemeines zu
Rohranschlüssen
Die Rohrinstallation muss gemäß den geltenden Vor-
schriften ausgeführt werden.
VVM 320 ist zusammen mit den Luft-/Wasserwärme-
pumpen F2030-7 / F2030-9 oder F2040-8 / F2040-12,
F2120-8 / F2120-12 / F2120-16 eine vollständige Anla-
ge für Heizung und Brauchwasser.
Das System erfordert eine Niedertemperaturdimensio-
nierung des Heizkreises. Bei der niedrigsten bemesse-
nen Außenlufttemperatur liegt die empfohlene
Höchsttemperatur im Vorlauf bei 55 °C und im Rücklauf
bei 45 °C. Doch VVM 320 ist für Temperaturen bis 65 °C
ausgelegt.
Das Überlaufwasser vom Sicherheitsventil wird per
Überlaufbehälter zum Abfluss abgeleitet, damit keine
Verletzungen durch heiße Wasserspritzer hervorgeru-
fen werden können. Das Überlaufrohr muss rostfrei
sein und über die gesamte Länge mit einem Gefälle
verlegt werden, um Wasseransammlungen zu vermei-
den.
NIBE empfiehlt für einen höchstmöglichen Komfort,
VVM 320 so nah wie möglich an der Wärmepumpe zu
installieren. Ausführliche Informationen zur Positionie-
rung der verschiedenen Komponenten siehe Abschnitt
"Installationsalternativen" in diesem Handbuch.
HINWEIS!
Eventuell vorhandene höchstgelegene Punkte
im Klimatisierungssystem müssen mit Entlüf-
tungsmöglichkeiten versehen werden.
HINWEIS!
Die Rohrsysteme müssen durchgespült worden
sein, bevor das Innenmodul angeschlossen
wird, damit die enthaltenen Komponenten
nicht durch mögliche Verunreinigungen be-
schädigt werden.
HINWEIS!
Der Schalter (SF1) darf erst in die Stellung " "
oder "
" gebracht werden, nachdem VVM
320 mit Wasser befüllt wurde. Sicherheitstem-
peraturbegrenzer, Thermostat und Elektroheiz-
patrone usw. können beschädigt werden.
NIBE™ VVM 320
Heizkessel- und Heizkörpervolumen
VVM 320 ist mit einem 10-l-
Druckausdehnungsgefäß
ausgestattet.

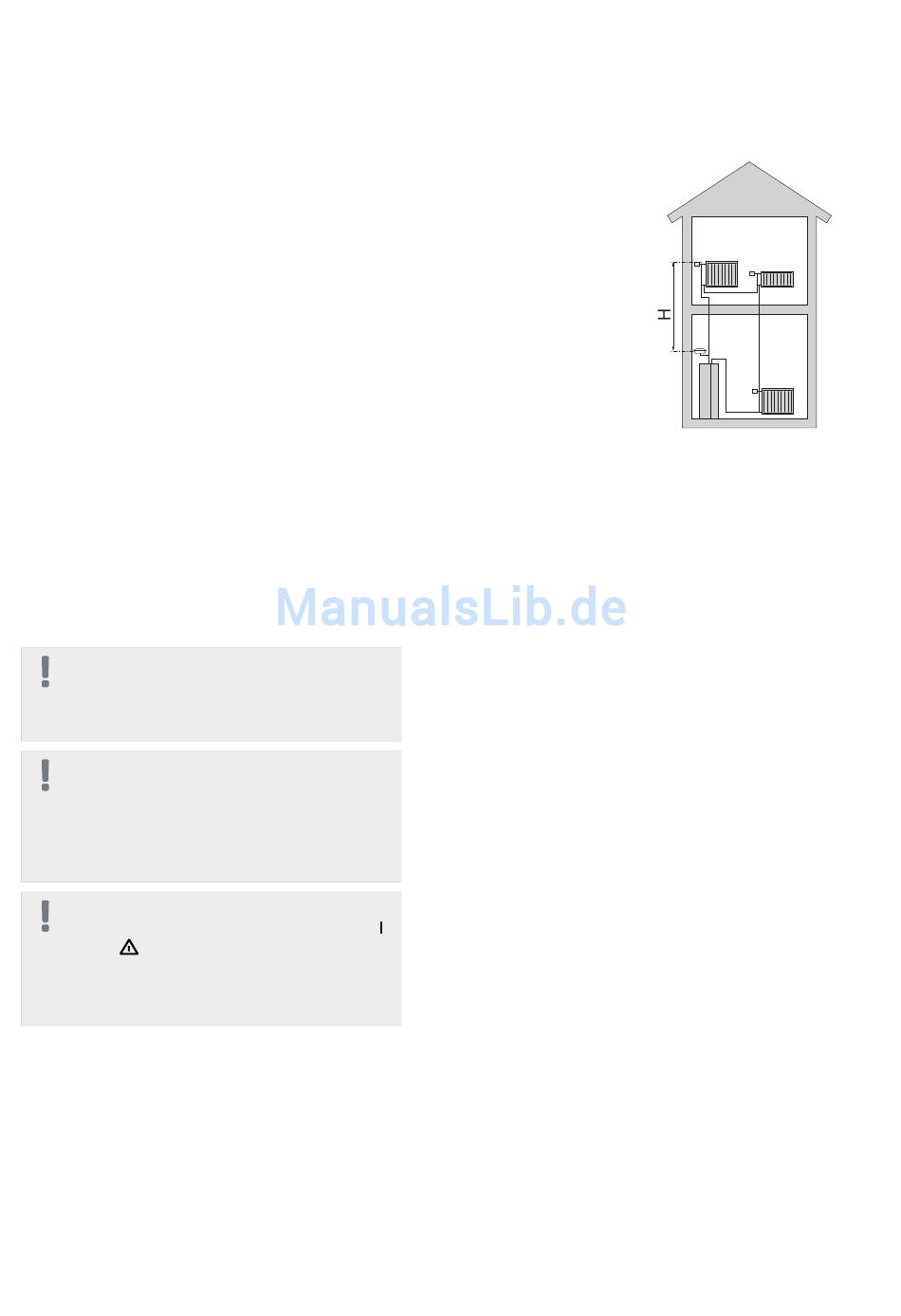

Der Vordruck des Druckaus-
dehnungsgefäßes muss ent-
sprechend der max. Höhe (H)
zwischen Gefäß und dem
höchstgelegenem Heizkörper
bemessen sein, siehe Abbil-
dung. Ein Vordruck von 0,5
Bar (5 mWS) bewirkt einen
maximal zulässigen Höhenun-
terschied von 5 m.
Das maximale Systemvolu-
men ohne Heizkessel liegt
beim o. g. Vordruck bei 220
l.
Kapitel 4 |
Rohranschlüsse
11
