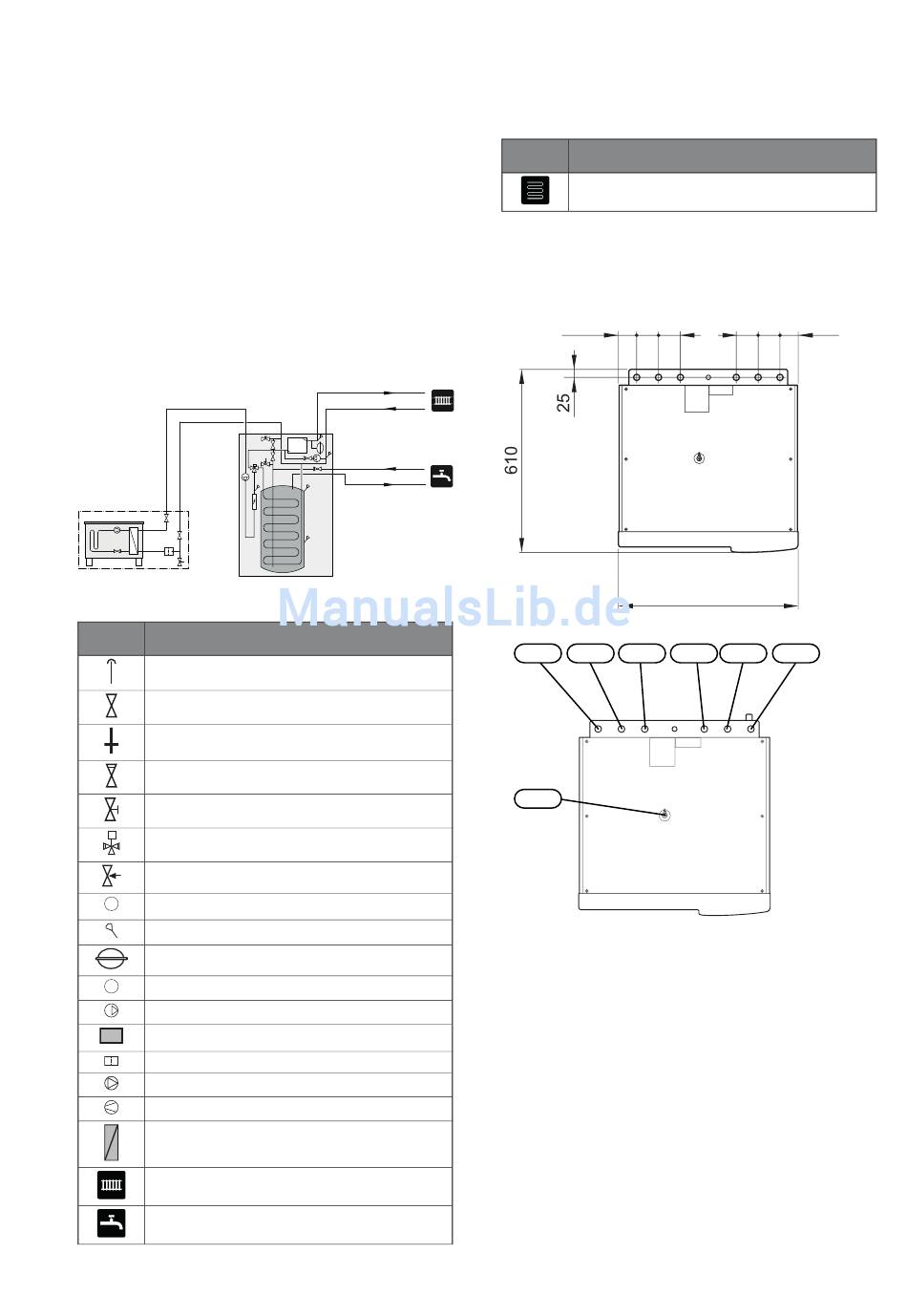

Systemprinzip

VVM 320 besteht aus einem Brauchwasserspeicher mit
Glattrohrwärmetauscher, Ausdehnungsgefäß, Sicher-
heitsventil, Zulaufventil, Elektroheizpatrone, Umwälz-
pumpen, Ausdehnungsgefäß und Regelgerät. VVM
320 wird mit dem Klimatisierungssystem verbunden.
VVM 320 ist direkt für den Anschluss sowie eine Kom-
munikation mit F2030 / F2040 / F2120 angepasst und
stellt gemeinsam eine komplette Heizungsanlage dar.
Wenn es draußen kalt ist, arbeiten F2030 / F2040 /
F2120 und VVM 320 zusammen. Sinkt die Außenluft-
temperatur unter die Stopptemperatur der Wärmepum-
pe, erfolgt die gesamte Beheizung mit VVM 320.
-EB101
-EB101
-QM41
-XL1
-QM40
-HQ1
-XL2
-FL10
Symbolschlüssel
Symbol Bedeutung
Entlüftungsventil
Absperrventil
Entleerungsventil
Rückschlagventil
Regulierventil
Misch-/Umschaltventil
Sicherheitsventil
Thermometer
T
Fühler
Ausdehnungsgefäß
Manometer
P
Umwälzpumpe
Schmutzfilter
Schmutzfilter
Ventilator
Verdichter
Wärmetauscher
Heizkörpersystem
Brauchwasser
12 Kapitel 4 | Rohranschlüsse
-EB15
Symbol Bedeutung
Fußbodenheizungssystem
Maße und Rohranschlüsse
60 75 75
XL4 XL3 XL9
QM20
VVM320
560
75 75 60
600
XL8 XL1 XL2
