Maxxus CX6.1 Bedienungsanleitung Seite 13

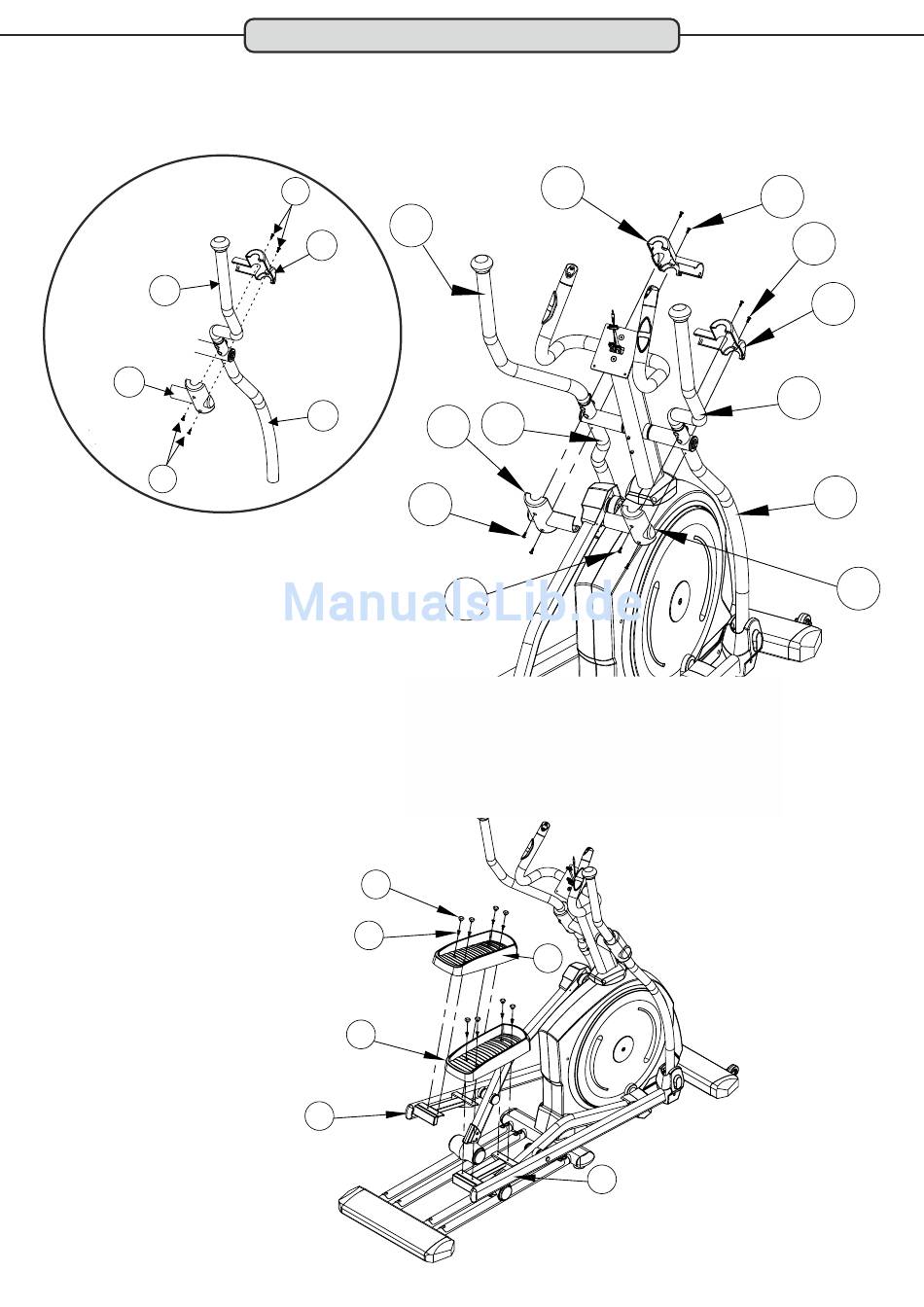

Schritt 12: Montage der Pendelrohr-Geäuse
Befestigen Sie die beiden Pendelrohr-Geäuse (C17-links/C18-rechts) am Übergang rechter Pendelhandgriff
(A14) zu rechtem Pendelrohr (A04). Verwenden Sie hierzu vier Blechschrauben M5x16 (5A).
Verfahren Sie nun ebenso mit dem linken Pendelhandgriff (A13) und Pendelrohr (A03).
A14
C18
5A
Schritt 13: Montage der Trittflächen
Befestigen Sie je eine der beiden Trittflächen (C12) an den hinteren Aufnahmen des rechten und linken
Pedalrohrs (A05-links/A06-rechts). Verwenden Sie hierzu pro Trittfläche je vier Linsenkopfschrauben M6x15
(2A).
Nachdem Sie die Trittflächen montiert haben drücken Sie je vier Abdeckstopfen (C34) von oben in die vier
Schraubenöffnung auf der Oberseite der beiden Trittflächen (C12).
Montage
5A
A13
C17
A04
C17
5A
5A
C34
2A
C12
A05
13
C18
A03
C12
A06
5A
5A
C17
A14
A04
C18
