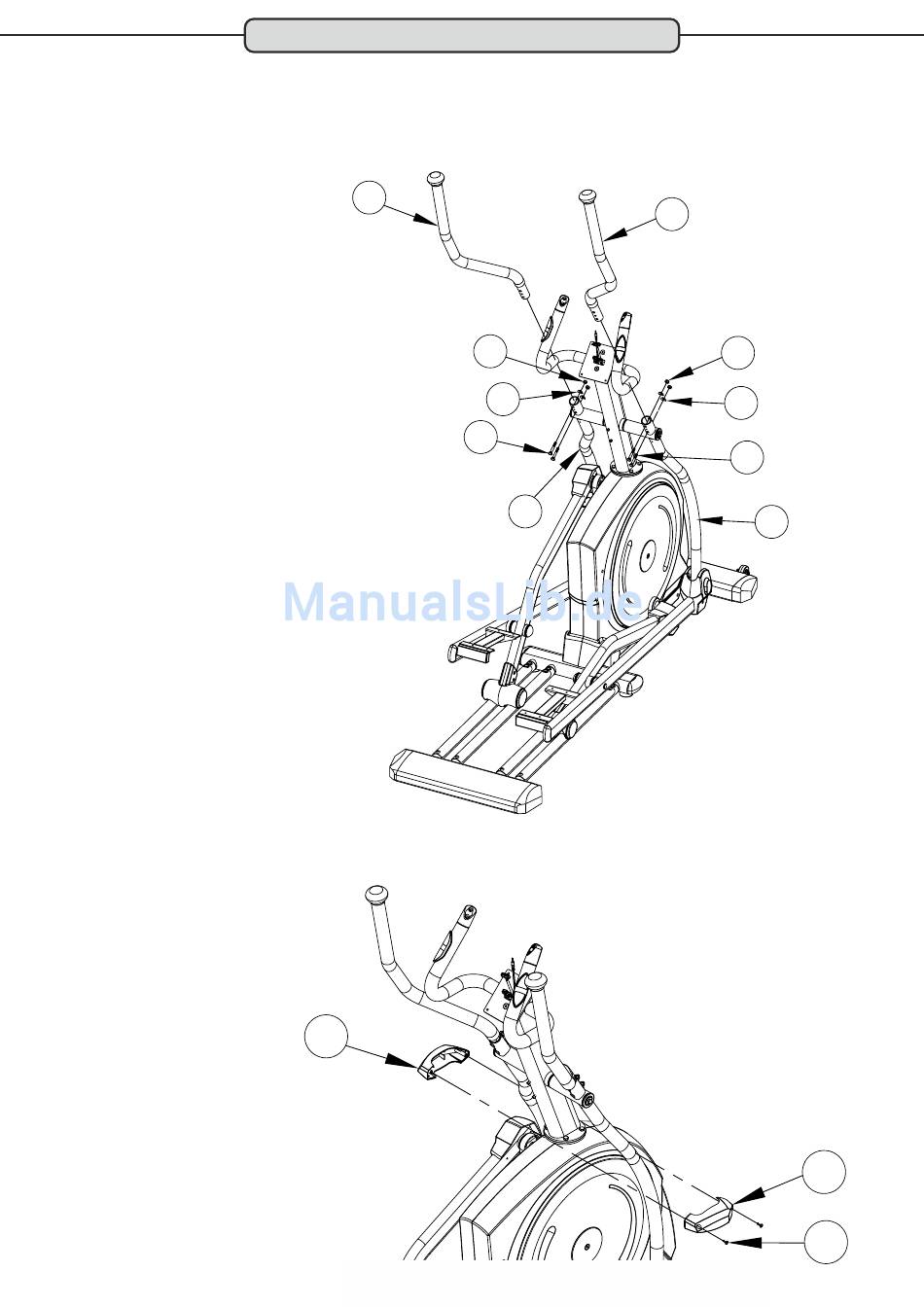

Schritt 10: Montage der Pendelhandgriffe
Setzen Sie den linken Handhebel (A13) in die Aufnahme des linken Pendelrohres (A03) und den rechten
Handhebel (A14) in die Aufnahme des rechten Pendelrohres (A04).
Beide Handhebel sind durch entsprechende Aufkleber markiert und somit leicht zu identifizieren.
Befestigen sie dann die Handhebel mit je zwei Schlossschrauben M8x50 (1A), zwei Wellenscheiben M8 (4A)
und zwei Sicherungsmuttern M8 (3A).
Schritt 11: Montage der Lenkerschaft-Abdeckung
Befestigen Sie die beiden Lenkerschaftsabdeckungen (C07-links/C08-rechts) mit zwei Blechschrauben
M5x16 (5A) am Übergang Lenkerschaft zu Basisrahmen.
Montage
A13
3A
1A
C07
12
A14
4A
A03
3A
4A
1A
A04
C08
5A
