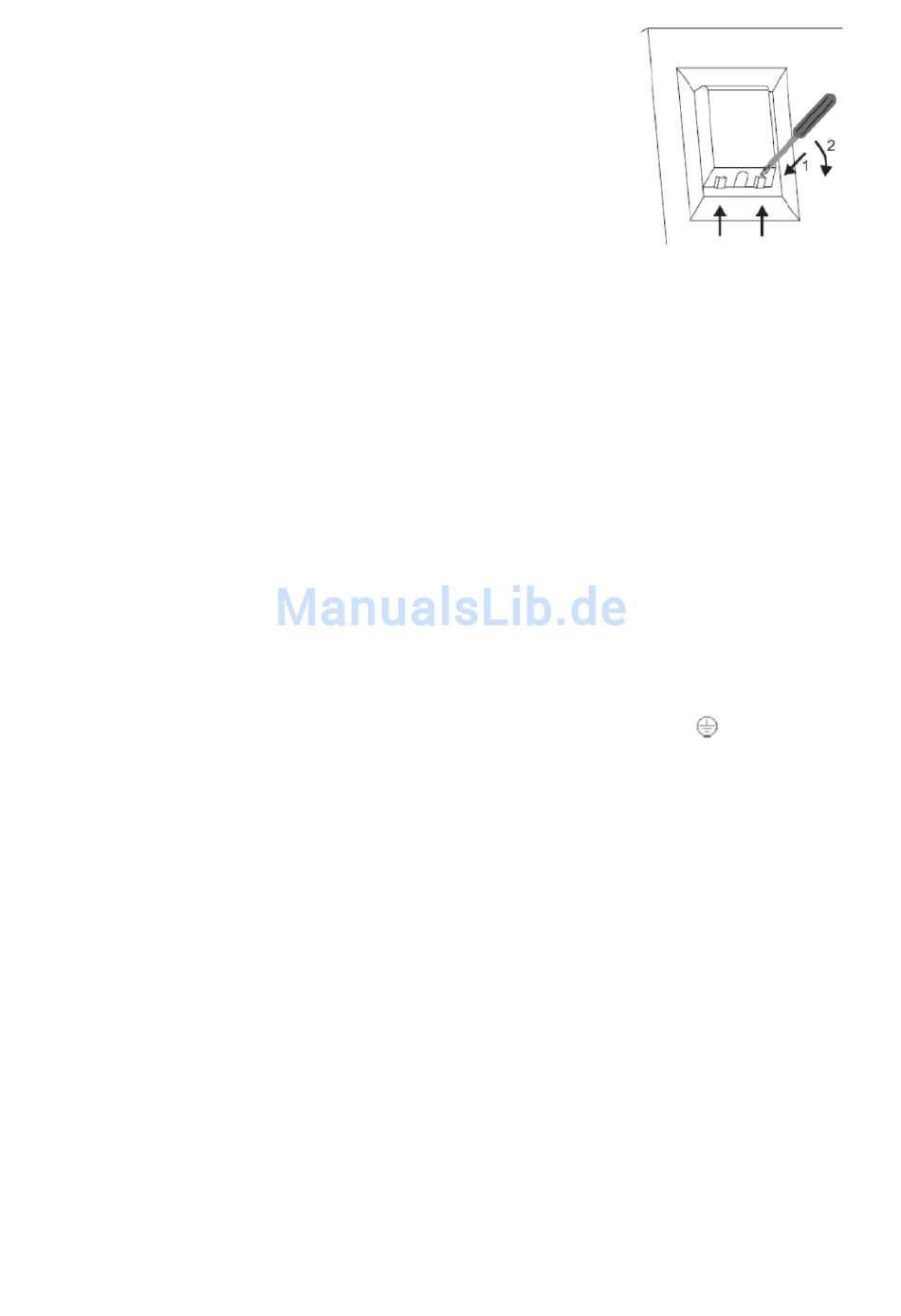

Netzanschlussdose öffnen (sie befindet sich an der
Geräteunterseite):
Zum Entriegeln Schraubendreher ansetzen (1) und
geringfügig nach unten bewegen (2).
HINWEIS für die Elektrofachkraft
Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 2N~50Hz)
und/oder den Anschluss an 1-Phasen-Wechselstrom (220-240V/50Hz)
ausgelegt.
Die Nennspannung der Heizelemente beträgt 220-240 V. Die Anpassung des
Gerätes für den Einphasenstrom (220-240 V) ist durch entsprechende Über-
brückung auf der Anschlussleiste gemäß dem nachfolgenden Schaltplan
möglich.
Als Netzanschlussleitung ist ein entsprechend ausgelegter Leitungstyp unter
Berücksichtigung der Anschlussart und Nennleistung des Herdes zu wählen.
Die Anschlussleitung ist in der Entlastungseinrichtung zu befestigen.
WICHTIG
Es ist zu beachten, dass der Schutzleiter an die Klemme der mit
gekennzeichneter Anschlussleiste angeschlossen werden muss.
Die Elektroinstallation des Gerätes sollte mit einem Notschalter ausgestattet
sein, der im Notfall das ganze Gerät vom Netz abschaltet.
Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3
mm betragen.
Vor Anschluss des Gerätes an das Stromnetz sind die Informationen auf
Typenschild und Schaltplan durchzulesen.
EKC801-1BZ / EKC801-1RBZ
Version E1.0 DE 10/2014
Seite 12 von 32
