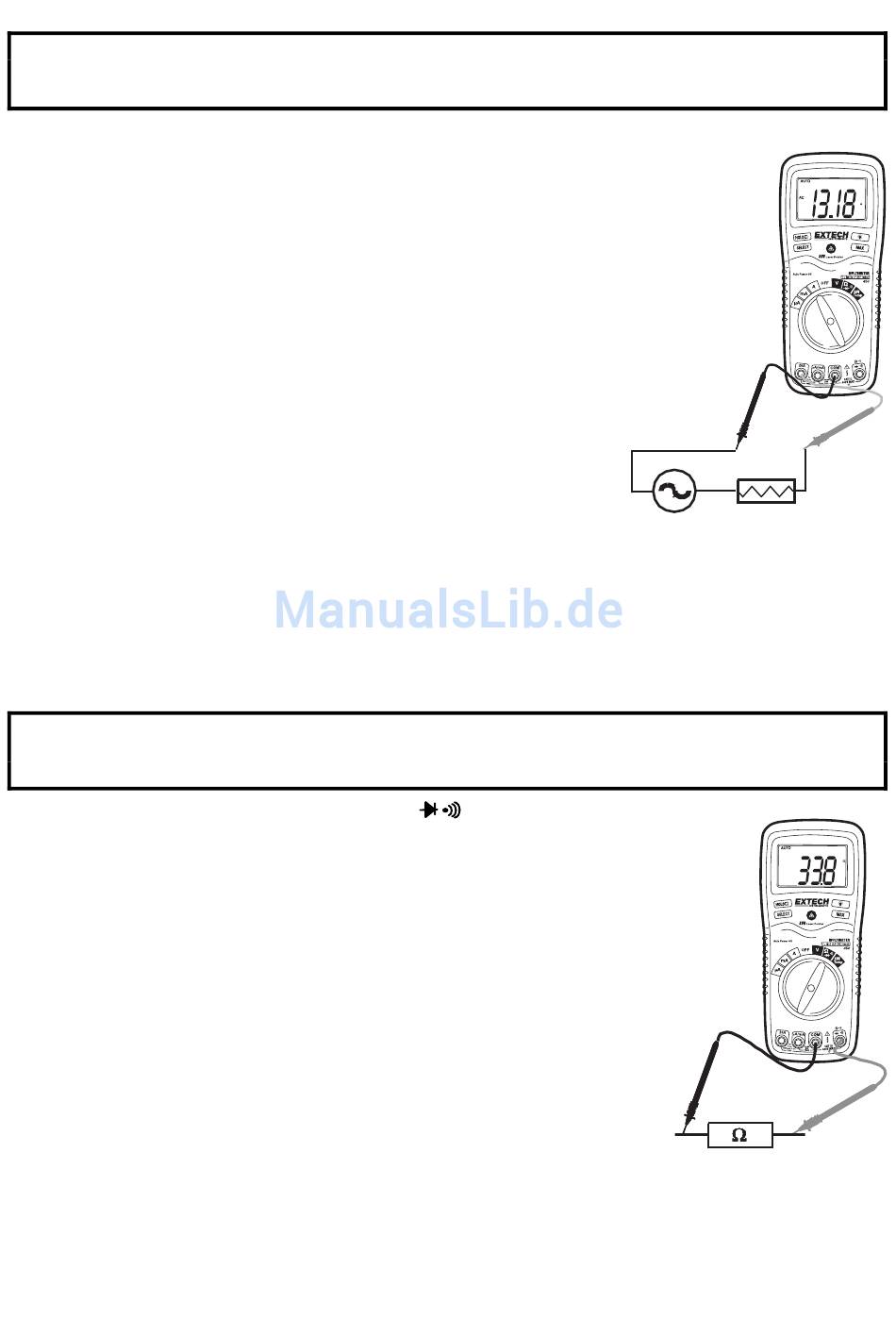

WECHSELSTROMMESSUNGEN
VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen im 20 A-Messbereich
durch. Wenn Sie 30 Sekunden überschreiten, können das Messgerät und/oder die Messkabel
beschädigt werden.
1. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse.
2. Bei Strommessungen bis zu 2000µA AC den Funktionsschalter
auf die gelbe µA Position stellen und den Bananenstecker des
roten Messkabels in die µA/mA Buchse stecken.
3. Bei Strommessungen bis zu 200mA AC den Funktionsschalter auf
die gelbe mA Position stellen und den Bananenstecker des roten
Messkabels in die µA/mA Buchse stecken.
4. Bei Strommessungen bis zu 20A AC den Funktionsschalter auf
den gelben A Bereich stellen und den Bananenstecker des roten
Messkabels in die A Buchse stecken.
5. Die Taste SELECT drücken, damit "AC" auf dem Display
erscheint.
6. Die Stromversorgung des zu prüfenden Schaltkreises
ausschalten, dann den Schaltkreis an der Stelle öffnen, an der Sie
den Strom messen wollen.
7. Berühren Sie die neutrale Seite des Stromkreises mit der
Sondenspitze des schwarzen Messkabels
Berühren Sie die stromführende Seite des Stromkreises mit der Sondenspitze des roten
Messkabels
8. Stellen Sie die Stromversorgung des Stromkreises wieder her.
9. Lesen Sie nun den Strom-Messwert im Display ab.
WIDERSTANDSMESSUNGEN
WARNUNG : Stromschlaggefahr. Vor der Widerstandsmessung das zu prüfende Gerät vom
Strom abklemmen und alle Kondensatoren entladen. Die Batterie herausnehmen und die
Leitungskabel abklemmen.
1. Den Funktionswahlschalter auf die grüne Ω.
2. Stecken Sie den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in die positive
Ω -Buchse.
3. Die Taste SELECT drücken, damit " Ω " auf dem Display erscheint.
4. Berühren Sie den Schaltkreis oder das zu prüfende Element mit den
Messkabelspitzen. Für bessere Messergebnisse solllten Sie eine Seite
des zu prüfenden Elements abklemmen, damit der restliche Schaltkreis
die Widerstandsmessung nicht behindert.
5. Lesen Sie nun den Widerstand-Messwert im Display ab.
.Position stellen.
8
EX450-de-DE_v5.5 4/15
