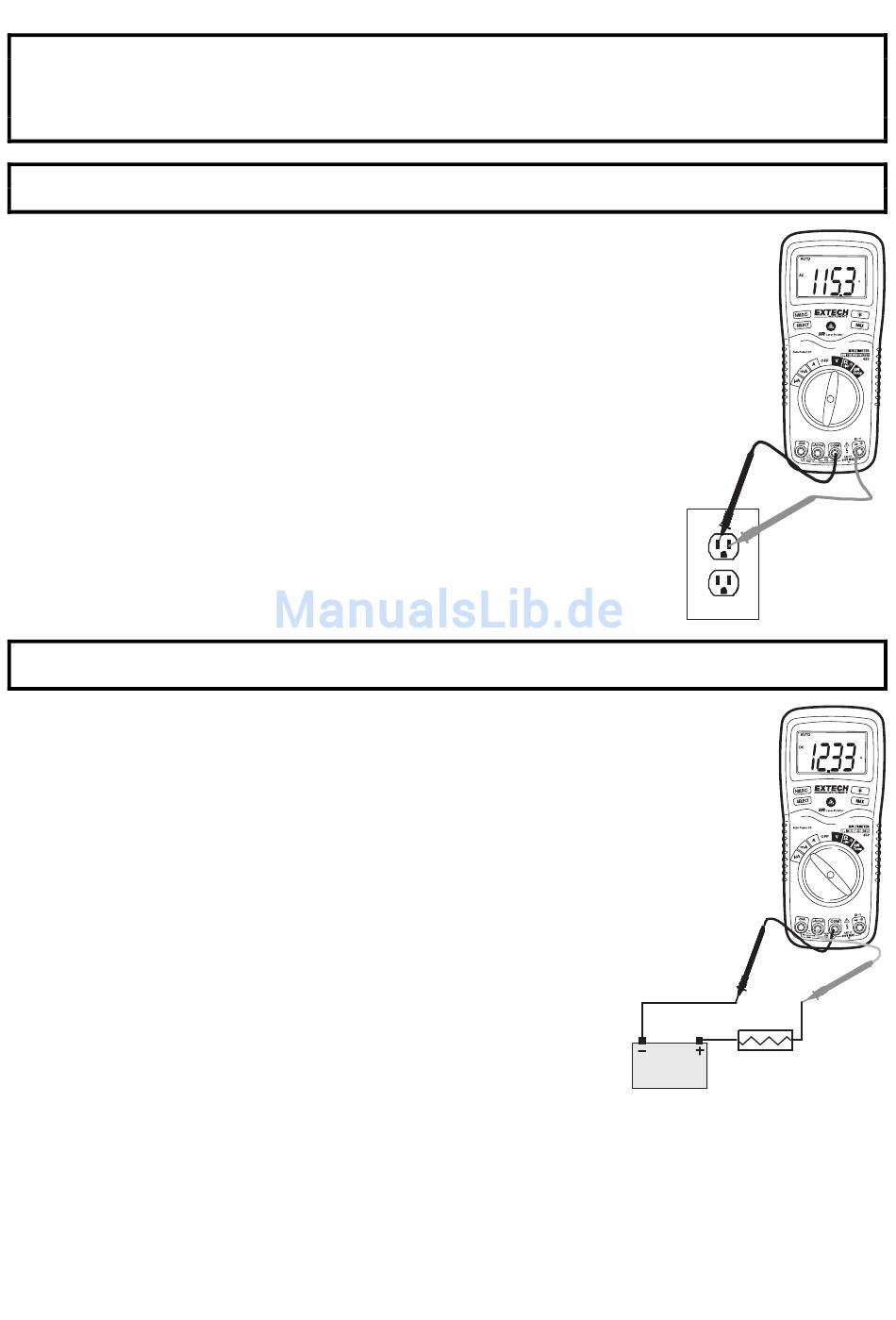

WECHELSPANNUNGSMESSUNGEN
WARNUNG : Stromschlaggefahr. Die Sondenspitzen sind manchmal nicht lang genug, um die
spannungsführenden Teile in manchen 240V-Gerätesteckdosen zu berühren, da die Kontakte tief in den
Steckdosen eingelassen sind. Daher wird bei einer Messung unter Umständen 0 Volt angezeigt, obwohl sich
tatsächlich Spannung in der Steckdose befindet. Achten Sie darauf, dass die Sondenspitzen die Metallkontakte
in der Steckdose berühren, bevor Sie annehmen, es sei keine Spannung vorhanden.
VORSICHT: Messen Sie keine Wechselstromspannungen, wenn gerade ein Motor im Stromkreis EIN- oder
AUS-geschaltet wird. Dadurch können starke Spannungsspitzen auftreten und das Messgerät beschädigen.
1. Den Funktionswahlschalter auf die grüne V-Position stellen.
2. Die Taste SELECT drücken, damit "AC" auf dem Display erscheint.
3. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative
COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in die positive V-
Buchse.
4. Berühren Sie die neutrale Seite des Stromkreises mit der Sondenspitze des
schwarzen Messkabels
Berühren Sie die stromführende Seite des Stromkreises mit der
Sondenspitze des roten Messkabels
5. Lesen Sie nun die Spannungs-Messwert im Display ab.
GLEICHSTROMMESSUNGEN
VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen im 20 A-Messbereich durch. Wenn Sie
30 Sekunden überschreiten, können das Messgerät und/oder die Messkabel beschädigt werden.
1.
Stecken Sie den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse.
2.
Bei Strommessungen bis zu 2000µA DC den Funktionsschalter auf die
gelbe µA Position stellen und den Bananenstecker des roten
Messkabels in die µA/mA Buchse stecken.
3.
Bei Strommessungen bis zu 200mA DC den Funktionsschalter auf die
gelbe mA Position stellen und den Bananenstecker des roten
Messkabels in die µA/mA Buchse stecken.
4.
Bei Strommessungen bis zu 20A DC den Funktionsschalter auf den
gelben A Bereich stellen und den Bananenstecker des roten
Messkabels in die A Buchse stecken.
5.
Die Taste SELECT drücken, damit "DC" auf dem Display erscheint.
6.
Die Stromversorgung des zu prüfenden Schaltkreises ausschalten,
dann den Schaltkreis an der Stelle öffnen, an der Sie den Strom
messen wollen.
7.
Berühren Sie den Minuspol des Stromkreises mit der Sondenspitze
des schwarzen Messkabels
Berühren Sie den Pluspol des Stromkreises mit der Sondenspitze des roten Messkabels
8.
Stellen Sie die Stromversorgung des Stromkreises wieder her.
9.
Lesen Sie nun den Strom-Messwert im Display ab.
7
EX450-de-DE_v5.5 4/15
