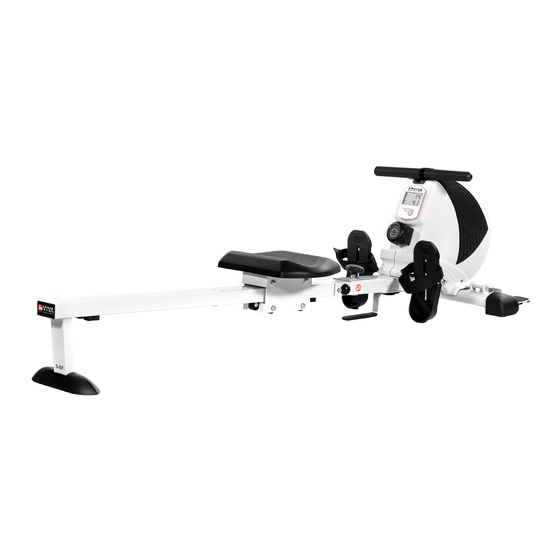

Inhaltszusammenfassung für AsViva RA8

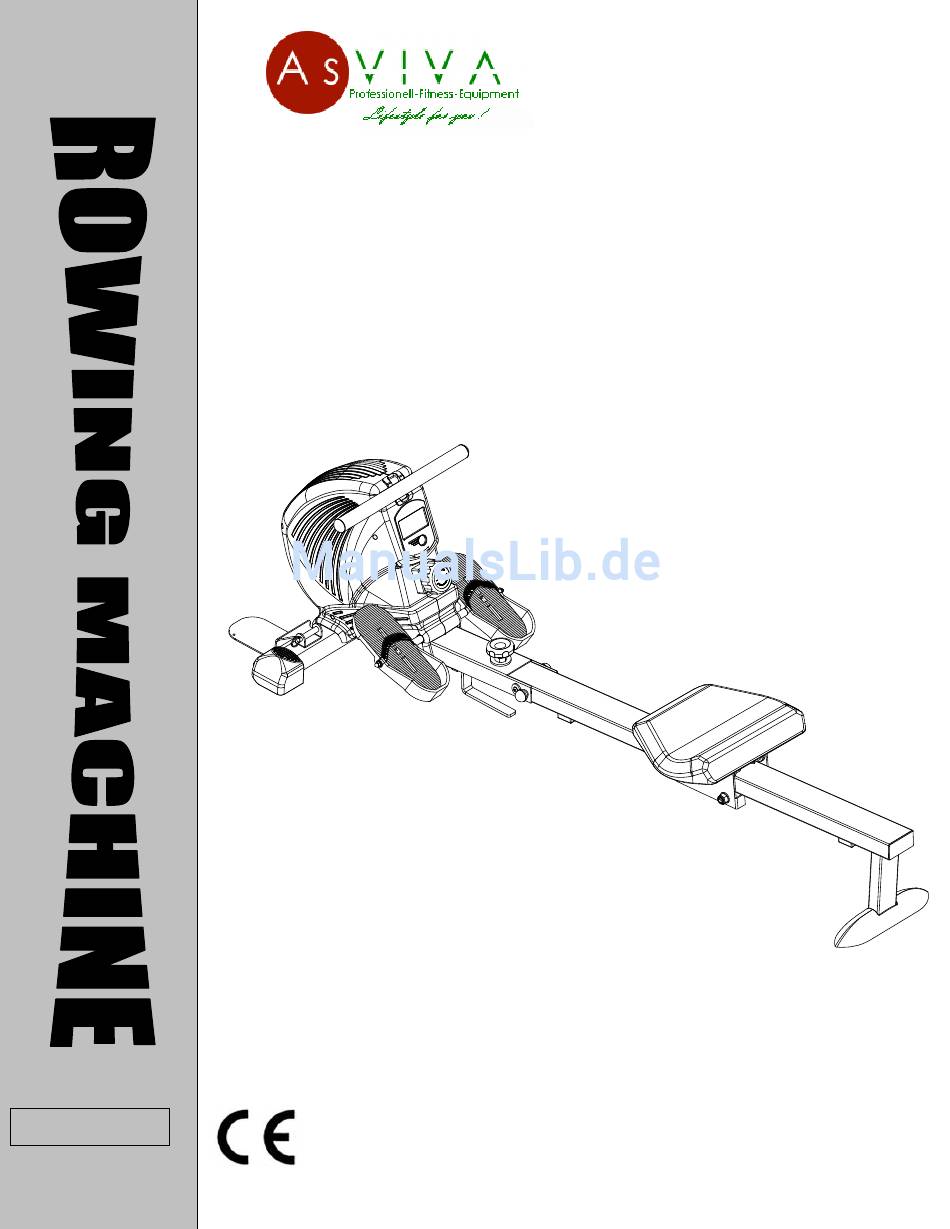

- Seite 1 BEDIENUNGSHANDBUCH Version B-BP...
-
Seite 2: Inhaltsverzeichnis
INHALTSANGABE GEWÄHRLEISTUNGSBESTIMMUNGEN __________ 3 WICHTIGE SICHERHEITSHINWEISE (1) __________ 4 WICHTIGE SICHERHEITSHINWEISE (2) _____________________________________ 5 EXPLOSIONSZEICHNUNG _____________________ 6 TEILELISTE (1) ______________________________ 7 TEILELISTE (2) __________________________________________________________ 8 ZUSAMMENBAU (1) __________________________ 9 ZUSAMMENBAU (2) _____________________________________________________ 10 ZUSAMMENBAU (3) _____________________________________________________ 11 ZUSAMMENBAU (4) _____________________________________________________ 12 COMPUTERFUNKTIONEN ____________________ 13 AUFWÄRMEN UND DEHNEN (1) _______________ 14 AUFWÄRMEN UND DEHNEN (2) __________________________________________ 15... -
Seite 3: Gewährleistungsbestimmungen
Für unsere Geräte leisten wir die gesetzliche Gewährleistung von 2 Jahren. Ersatzteilbestellungen und Reparaturaufträge richten Sie bitte per e-Mail, unter Angabe der Kundennummer bzw. Rechnungsnummer an Ihren Händler oder direkt an AsVIVA. Unser Service ist 24 h per e-Mail erreichbar und meldet sich nach Bedarf auch tel. bei Ihnen zurück. -
Seite 4: Wichtige Sicherheitshinweise (1)
WICHTIGE SICHERHEITSHINWEISE (1) Das Sicherheitsniveau des Gerätes kann nur gehalten werden, wenn es regelmäßig auf Schäden und Verschleiß geprüft wird. Dabei ist ein besonderes Augenmerk auf die Endkappen/Rollen der Standfüße, die Trittpedale, die Handgriffe und die beweglichen Elemente zu richten. ... -
Seite 5: Wichtige Sicherheitshinweise (2)
WICHTIGE SICHERHEITSHINWEISE (2) Bitte lesen Sie die Anleitung genau durch, bevor Sie mit dem Zusammenbau beginnen! Achten Sie beim Anziehen der Schraubverbindungen darauf, dass der Bewegungsablauf nicht durch zu festes Anziehen beeinträchtigt wird. Bewegliche Gelenkteile (Gleitlager usw.) müssen von Zeit zu Zeit mit handelsüblichem Schmierfett eingefettet werden. -
Seite 6: Explosionszeichnung
EXPLOSIONSZEICHNUNG 6 / 20... -
Seite 7: Teileliste (1)
TEILELISTE (1) Bemerkungen: Einige Teile können durch neue Teile ausgetauscht sein! Name Name seat post Flywheel axes Belt wheel( include 2pcs 6000 Main frame bearing) Front stabilizer set Belt plastic tube (1) Seat fixer Seat stopper handlebar M10*52 screw metal pedal M6flat washer Decorate piece M4*20 screw... -
Seite 8: Teileliste (2)
TEILELISTE (2) Bitte lesen Sie die Anleitung genau durch, bevor Sie mit dem Zusammenbau beginnen! Überzeugen Sie sich bei der Montage des Rudergerätes, dass sich alle Teile in der Stellung befinden, die auf den Abbildungen angegeben ist. Anbei eine vor dem Zusammenbau hilfreiche Übersicht der Einzelteile: 45 46 10-R 10-L... -
Seite 9: Zusammenbau (1)
ZUSAMMENBAU (1) WARNUNG!: Gehen Sie äußerst sorgfältig mit den Teilen um, unkorrekte Montage kann Verletzungen hervorrufen. BEACHTEN SIE: Bevor Sie mit der Montage starten, lesen und verstehen Sie alle Instruktionen. Montage des vorderen Stabilisators SCHRITT 1 Montieren Sie den vorderen Standfuß (3) am Hauptrahmen (2). -
Seite 10: Zusammenbau (2)
ZUSAMMENBAU (2) Montage des Gleitschiene SCHRITT 3 Lösen die zunächst folgende am Hauptrahmen vormontierten Teile: Schraube 1/2*100 (42), Unterlegscheiben OD22*ID13*2.0T (43), Mutter ½ (44) und Mutterkappe 1/2 (52). Verbinden Sie anschließend das Sensorkabel (58) mit dem Sensorkabel (59) welches aus der Schiene (1) kommt. Führen Sie die Schiene (1) auf den Hauptrahmen (2) und fixieren Sie diese mit dem Pin (55). -
Seite 11: Zusammenbau (3)
ZUSAMMENBAU (3) Montage der Fußschalen 10-R 10-L SCHRITT 4 Montieren Sie die Pedalache (20) am Hauptrahmen (2). Verwenden Sie hierfür zwei Mal den Aufsatz (9), zwei Unterlegscheiben OD22*ID13*2.0T (43), die Pedale (10-L, 10-R) (diese werden auf die Achse 20 geführt). Anschließend befestigen Sie die Einheit mit zwei Unterlegscheiben OD22*ID8.5*2.0T (45), zwei M8 Sicherungsscheiben (46), zwei M8 Muttern (47). -
Seite 12: Zusammenbau (4)
Das Gerät ist fertig montiert. Bitte überprüfen Sie nochmals alle Verschraubungen und ziehen diese nach. Die Schiene kann einfach durch Lösen der Feststellschraube an der Schiene von der waagerechten Position auf die Senkrechte gehoben werden. Wir wünschen Ihnen viel Spaß beim Training. Ihr AsVIVA Team! 12 / 20... -
Seite 13: Computerfunktionen
COMPUTERFUNKTIONEN HINWEIS ： 1. Der Computer schaltet sich automatisch ohne Signalempfang nach 4 Minuten aus. 2. Drücken Sie einer beliebigen Taste um den Computer wieder einzuschalten. Auto an/aus Der Computer schaltet sich automatisch an, sobald Sie mit dem Training beginnen. Die große Taste ist der „Modus”- oder Funktionsknopf. -
Seite 14: Aufwärmen Und Dehnen (1)
AUFWÄRMEN UND DEHNEN (1) Aufwärmphase und Abkühlphase Jede Trainingseinheit sollte aus drei Phasen bestehen, um Verletzungen zu vermeiden und Muskelkater vorzubeugen: 1. Aufwärmphase: 5 bis 10 Minuten Gymnastik und Stretching, Vorbereitung des Organismus auf die bevorstehende Trainingsleistung 2. Trainingsphase: 15 bis 40 Minuten intensives aber nicht zu überforderndes Training 3. -
Seite 15: Aufwärmen Und Dehnen (2)
AUFWÄRMEN UND DEHNEN (2) Dehnung der hinteren Oberschenkmuskulatur: Setzen Sie sich auf den Boden und strecken Sie Ihr rechtes Bein. Winkeln Sie Ihr linkes Bein so an, dass die Fußsohle die Innenseite Ihres rechten Oberschenkels berührt. Beugen Sie sich nun so weit wie möglich nach vorne und versuchen Sie, die Zehen an Ihrem rechten Bein zu berühren. -
Seite 16: Trainingshinweise
TRAININGSHINWEISE Trainingshinweise Um spürbare körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes die folgenden Faktoren beachtet werden: 1. Intensität Die Stufe der körperlichen Belastung beim Training muss den Punkt der normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit bzw. Erschöpfung zu erreichen. Ein geeigneter Richtwert für ein effektives Training kann dabei der Puls sein. -
Seite 17: Pulsmesstabelle
PULSMESSTABELLE Zielpuls-Tabelle Die folgende Tabelle zeigt Ihnen die geschätzten Ziel-Pulse für unterschiedliche Alterskategorien. Suchen Sie sich die Kategorie aus, die Ihnen am Nächsten kommt und Sie finden die Herzfrequenz: Alter Ziel Puls Zone 50-75 % Durchschn. Maximum Puls 100 % 20 Jahre 100-150 Schläge pro Minute 25 Jahre... -
Seite 18: Technische Daten / Wartung Und Pflege
TECHNISCHE DATEN / WARTUNG UND PFLEGE WARTUNG UND PFLEGE Es empfiehlt sich, alle Geräteteile, die sich lösen könnten (Schrauben, Muttern u.a.) regelmäßig (etwa alle 1 bis 2 Wochen bzw. je nach Benutzungshäufigkeit) zu kontrollieren, um Unfälle durch sich lösende Einzelteile zur vermeiden. Wenn Sie Ihr Gerät pflegen möchten, verwenden Sie zur Reinigung keine aggressiven Reinigungsmittel, sondern beseitigen Sie Verschmutzungen und Staub mit einem weichen, evtl. -
Seite 19: Störungssuche
STÖRUNGSSUCHE PROBLEM MÖGLICHE URSACHE LÖSUNG Störung im Stromkreislauf Prüfen Sie ob der Stromanschluss gewährleistet ist Keine Anzeige Der Computer ist fehlerhaft. Ersetzen Sie den Computer Beziehen Sie sich auf die Montageanleitungen und Der Computer erhält kein Signal überprüfen Sie alle Kabelverbindungen vom Geschwindigkeitssensor Keine Halten Sie mit dem Service Rücksprache... -
Seite 20: Gewährleistungsrecht
GEWÄHRLEISTUNGSRECHT Herzlichen Glückwunsch zu Ihrer Entscheidung zum Kauf eines Fahrrades aus dem Hause AsVIVA. Gemäß des zum 01. Januar 2002 geänderten europäischen Gewährleistungsrechts, steht Ihnen eine gesetzliche Gewährleistungsfrist von 2 Jahren zu. Die Gewährleistungsfrist beginnt mit der Übergabe des Fahrrades durch den Fachhändler.
