F

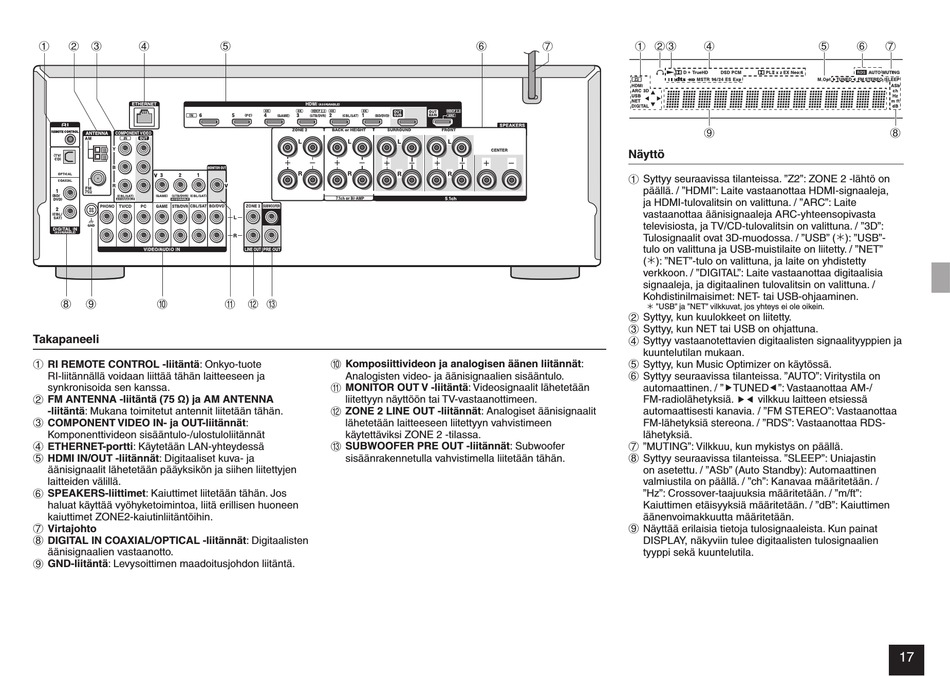

Takapaneeli
1
RI REMOTE CONTROL -liitäntä: Onkyo-tuote
RI-liitännällä voidaan liittää tähän laitteeseen ja
synkronisoida sen kanssa.
2
-liitäntä: Mukana toimitetut antennit liitetään tähän.
3
COMPONENT VIDEO IN- ja OUT-liitännät:
Komponenttivideon sisääntulo-/ulostuloliitännät
4
ETHERNET-portti: Käytetään LAN-yhteydessä
5
HDMI IN/OUT -liitännät: Digitaaliset kuva- ja
äänisignaalit lähetetään pääyksikön ja siihen liitettyjen
laitteiden välillä.
6
SPEAKERS-liittimet: Kaiuttimet liitetään tähän. Jos
haluat käyttää vyöhyketoimintoa, liitä erillisen huoneen
kaiuttimet ZONE2-kaiutinliitäntöihin.
7
Virtajohto
8
DIGITAL IN COAXIAL/OPTICAL -liitännät: Digitaalisten
äänisignaalien vastaanotto.
9
GND-liitäntä: Levysoittimen maadoitusjohdon liitäntä.
5
G
H I
F
Komposiittivideon ja analogisen äänen liitännät:
Analogisten video- ja äänisignaalien sisääntulo.
G
MONITOR OUT V -liitäntä: Videosignaalit lähetetään
liitettyyn näyttöön tai TV-vastaanottimeen.
H
ZONE 2 LINE OUT -liitännät: Analogiset äänisignaalit
lähetetään laitteeseen liitettyyn vahvistimeen
käytettäviksi ZONE 2 -tilassa.
I
SUBWOOFER PRE OUT -liitännät: Subwoofer
sisäänrakennetulla vahvistimella liitetään tähän.
6
7
1
23
Näyttö
1
Syttyy seuraavissa tilanteissa. "Z2": ZONE 2 -lähtö on
päällä. / "HDMI": Laite vastaanottaa HDMI-signaaleja,
ja HDMI-tulovalitsin on valittuna. / "ARC": Laite
vastaanottaa äänisignaaleja ARC-yhteensopivasta
televisiosta, ja TV/CD-tulovalitsin on valittuna. / "3D":
Tulosignaalit ovat 3D-muodossa. / "USB" ( ): "USB"-
tulo on valittuna ja USB-muistilaite on liitetty. / "NET"
( ): "NET"-tulo on valittuna, ja laite on yhdistetty
verkkoon. / "DIGITAL": Laite vastaanottaa digitaalisia
signaaleja, ja digitaalinen tulovalitsin on valittuna. /
Kohdistinilmaisimet: NET- tai USB-ohjaaminen.
2
Syttyy, kun kuulokkeet on liitetty.
3
Syttyy, kun NET tai USB on ohjattuna.
4
Syttyy vastaanotettavien digitaalisten signaalityyppien ja
kuuntelutilan mukaan.
5
Syttyy, kun Music Optimizer on käytössä.
6
Syttyy seuraavissa tilanteissa. "AUTO": Viritystila on
automaattinen. / " TUNED ": Vastaanottaa AM-/
FM-radiolähetyksiä.
FM-lähetyksiä stereona. / "RDS": Vastaanottaa RDS-
lähetyksiä.
7
"MUTING": Vilkkuu, kun mykistys on päällä.
8
Syttyy seuraavissa tilanteissa. "SLEEP": Uniajastin
on asetettu. / "ASb" (Auto Standby): Automaattinen
"Hz": Crossover-taajuuksia määritetään. / "m/ft":
Kaiuttimen etäisyyksiä määritetään. / "dB": Kaiuttimen
äänenvoimakkuutta määritetään.
9
Näyttää erilaisia tietoja tulosignaaleista. Kun painat
DISPLAY, näkyviin tulee digitaalisten tulosignaalien
tyyppi sekä kuuntelutila.
4
5
9
"USB" ja "NET" vilkkuvat, jos yhteys ei ole oikein.
vilkkuu laitteen etsiessä
6
7
8
17
