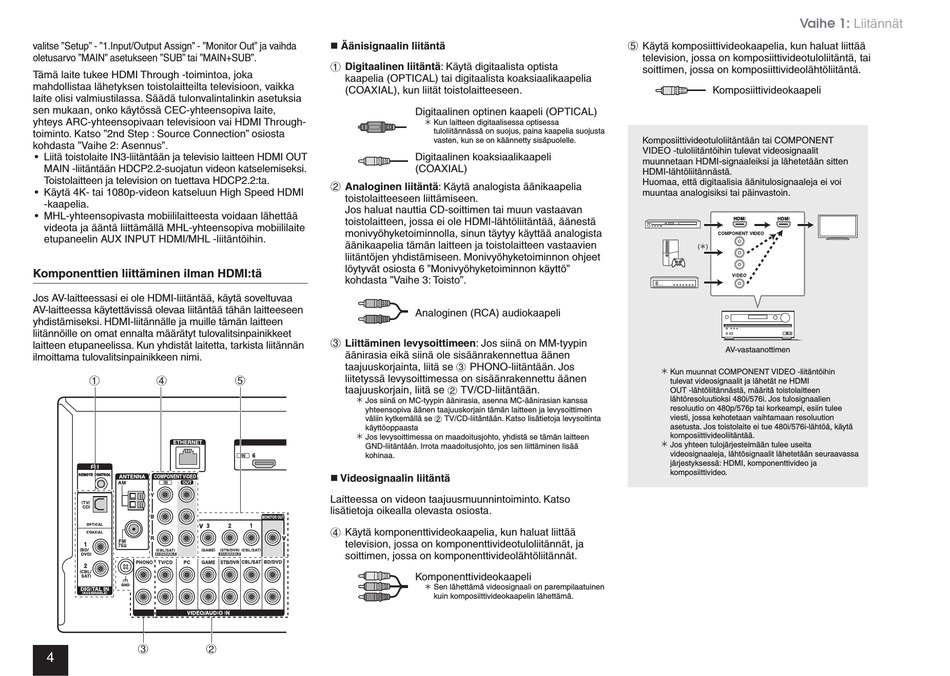

valitse "Setup" - "1.Input/Output Assign" - "Monitor Out" ja vaihda
oletusarvo "MAIN" asetukseen "SUB" tai "MAIN+SUB".
Tämä laite tukee HDMI Through -toimintoa, joka
mahdollistaa lähetyksen toistolaitteilta televisioon, vaikka
laite olisi valmiustilassa. Säädä tulonvalintalinkin asetuksia
sen mukaan, onko käytössä CEC-yhteensopiva laite,
yhteys ARC-yhteensopivaan televisioon vai HDMI Through-
toiminto. Katso "2nd Step : Source Connection" osiosta
kohdasta "Vaihe 2: Asennus".
Liitä toistolaite IN3-liitäntään ja televisio laitteen HDMI OUT
MAIN -liitäntään HDCP2.2-suojatun videon katselemiseksi.
Toistolaitteen ja television on tuettava HDCP2.2:ta.
Käytä 4K- tai 1080p-videon katseluun High Speed HDMI
-kaapelia.
MHL-yhteensopivasta mobiililaitteesta voidaan lähettää
videota ja ääntä liittämällä MHL-yhteensopiva mobiililaite
etupaneelin AUX INPUT HDMI/MHL -liitäntöihin.
Komponenttien liittäminen ilman HDMI:tä
Jos AV-laitteessasi ei ole HDMI-liitäntää, käytä soveltuvaa
AV-laitteessa käytettävissä olevaa liitäntää tähän laitteeseen
yhdistämiseksi. HDMI-liitännälle ja muille tämän laitteen
liitännöille on omat ennalta määrätyt tulovalitsinpainikkeet
laitteen etupaneelissa. Kun yhdistät laitetta, tarkista liitännän
ilmoittama tulovalitsinpainikkeen nimi.
1 4
3 2
4
Äänisignaalin liitäntä
1
Digitaalinen liitäntä: Käytä digitaalista optista
kaapelia (OPTICAL) tai digitaalista koaksiaalikaapelia
(COAXIAL), kun liität toistolaitteeseen.
2
Analoginen liitäntä: Käytä analogista äänikaapelia
toistolaitteeseen liittämiseen.
Jos haluat nauttia CD-soittimen tai muun vastaavan
toistolaitteen, jossa ei ole HDMI-lähtöliitäntää, äänestä
monivyöhyketoiminnolla, sinun täytyy käyttää analogista
äänikaapelia tämän laitteen ja toistolaitteen vastaavien
liitäntöjen yhdistämiseen. Monivyöhyketoiminnon ohjeet
löytyvät osiosta 6 "Monivyöhyketoiminnon käyttö"
kohdasta "Vaihe 3: Toisto".
3
Liittäminen levysoittimeen: Jos siinä on MM-tyypin
äänirasia eikä siinä ole sisäänrakennettua äänen
taajuuskorjainta, liitä se 3 PHONO-liitäntään. Jos
5
liitetyssä levysoittimessa on sisäänrakennettu äänen
taajuuskorjain, liitä se 2 TV/CD-liitäntään.
Jos siinä on MC-tyypin äänirasia, asenna MC-äänirasian kanssa
yhteensopiva äänen taajuuskorjain tämän laitteen ja levysoittimen
väliin kytkemällä se 2 TV/CD-liitäntään. Katso lisätietoja levysoitinta
käyttöoppaasta
Jos levysoittimessa on maadoitusjohto, yhdistä se tämän laitteen
GND-liitäntään. Irrota maadoitusjohto, jos sen liittäminen lisää
kohinaa.
Videosignaalin liitäntä
Laitteessa on videon taajuusmuunnintoiminto. Katso
lisätietoja oikealla olevasta osiosta.
4
Käytä komponenttivideokaapelia, kun haluat liittää
television, jossa on komponenttivideotuloliitännät, ja
soittimen, jossa on komponenttivideolähtöliitännät.
Digitaalinen optinen kaapeli (OPTICAL)
Kun laitteen digitaalisessa optisessa
tuloliitännässä on suojus, paina kaapelia suojusta
vasten, kun se on käännetty sisäpuolelle.
Digitaalinen koaksiaalikaapeli
(COAXIAL)
Analoginen (RCA) audiokaapeli
Komponenttivideokaapeli
Sen lähettämä videosignaali on parempilaatuinen
kuin komposiittivideokaapelin lähettämä.
Vaihe 1:
5
Käytä komposiittivideokaapelia, kun haluat liittää
television, jossa on komposiittivideotuloliitäntä, tai
soittimen, jossa on komposiittivideolähtöliitäntä.
Komposiittivideokaapeli
Komposiittivideotuloliitäntään tai COMPONENT
VIDEO -tuloliitäntöihin tulevat videosignaalit
muunnetaan HDMI-signaaleiksi ja lähetetään sitten
HDMI-lähtöliitännästä.
Huomaa, että digitaalisia äänitulosignaaleja ei voi
muuntaa analogisiksi tai päinvastoin.
AV-vastaanottimen
Kun muunnat COMPONENT VIDEO -liitäntöihin
tulevat videosignaalit ja lähetät ne HDMI
OUT -lähtöliitännästä, määritä toistolaitteen
lähtöresoluutioksi 480i/576i. Jos tulosignaalien
resoluutio on 480p/576p tai korkeampi, esiin tulee
viesti, jossa kehotetaan vaihtamaan resoluution
asetusta. Jos toistolaite ei tue 480i/576i-lähtöä, käytä
komposiittivideoliitäntää.
Jos yhteen tulojärjestelmään tulee useita
videosignaaleja, lähtösignaalit lähetetään seuraavassa
järjestyksessä: HDMI, komponenttivideo ja
komposiittivideo.
Liitännät
