Druk op RCV en vervolgens op HOME op de afstandsbediening,
selecteer „Setup" - „1.Input/Output Assign" - „Monitor Out" en stel de
standaard waarde van „MAIN" naar „SUB" of „ MAIN+SUB".
De unit ondersteunt de HDMI Through-functie die transmissies van spelers
naar de TV toestaat, zelfs als de unit in stand-by is. U moet de instellingen
aanpassen om de ingangskeuze-link in te schakelen met CEC-compatibel
apparaat, verbinding met ARC-compatibele tv en HDMI Through-functie.
Zie „2nd Step : Source Connection" van „Stap 2: Installeren".
Om te genieten van HDCP2.2-beschermde video, sluit de speler aan
op de IN3-aansluiting en de tv op de HDMI OUT MAIN-aansluiting
van de unit. Uw speler en tv moeten HDCP2.2 ondersteunen.
Voor het afspelen van 4K of 1080P video, gebruik een
HDMI-kabel met hoge snelheid.
Het is mogelijk om video en audio van een MHL-
ingeschakeld mobiel apparaat te versturen door het
MHL-ingeschakeld mobiel apparaat aan te sluiten op de
AUX INPUT HDMI/MHL-aansluitingen op het voorpaneel.

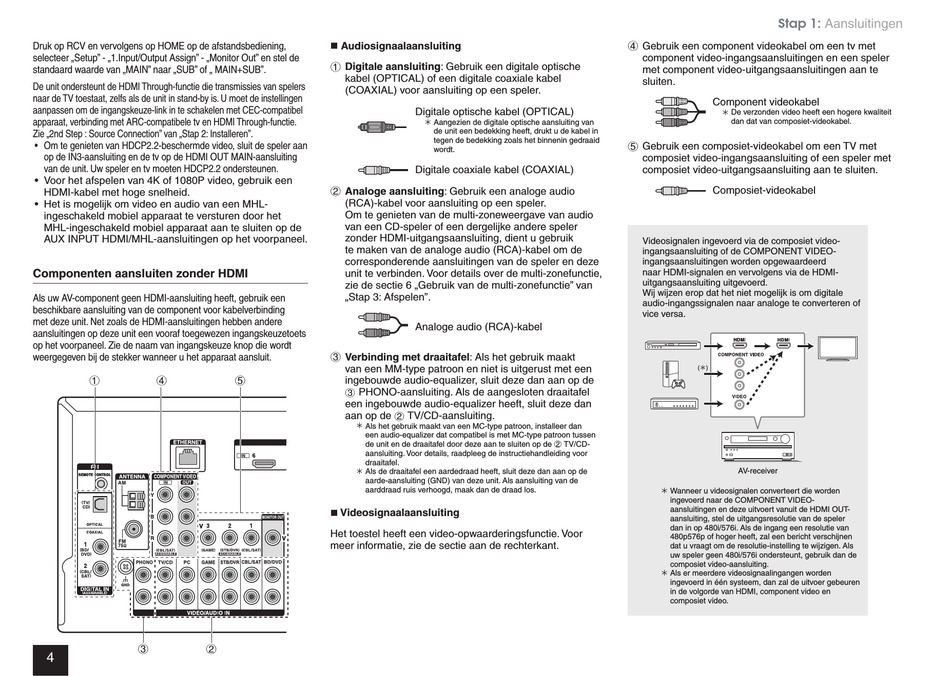

Componenten aansluiten zonder HDMI

Als uw AV-component geen HDMI-aansluiting heeft, gebruik een
beschikbare aansluiting van de component voor kabelverbinding
met deze unit. Net zoals de HDMI-aansluitingen hebben andere
aansluitingen op deze unit een vooraf toegewezen ingangskeuzetoets
op het voorpaneel. Zie de naam van ingangskeuze knop die wordt
weergegeven bij de stekker wanneer u het apparaat aansluit.
1 4
3 2
4
Audiosignaalaansluiting
1
Digitale aansluiting: Gebruik een digitale optische
kabel (OPTICAL) of een digitale coaxiale kabel
(COAXIAL) voor aansluiting op een speler.
2
Analoge aansluiting: Gebruik een analoge audio
(RCA)-kabel voor aansluiting op een speler.
Om te genieten van de multi-zoneweergave van audio
van een CD-speler of een dergelijke andere speler
zonder HDMI-uitgangsaansluiting, dient u gebruik
te maken van de analoge audio (RCA)-kabel om de
corresponderende aansluitingen van de speler en deze
unit te verbinden. Voor details over de multi-zonefunctie,
zie de sectie 6 „Gebruik van de multi-zonefunctie" van
„Stap 3: Afspelen".
3
Verbinding met draaitafel: Als het gebruik maakt
van een MM-type patroon en niet is uitgerust met een
5
ingebouwde audio-equalizer, sluit deze dan aan op de
3 PHONO-aansluiting. Als de aangesloten draaitafel
een ingebouwde audio-equalizer heeft, sluit deze dan
aan op de 2 TV/CD-aansluiting.
Als het gebruik maakt van een MC-type patroon, installeer dan
een audio-equalizer dat compatibel is met MC-type patroon tussen
de unit en de draaitafel door deze aan te sluiten op de 2 TV/CD-
aansluiting. Voor details, raadpleeg de instructiehandleiding voor
draaitafel.
Als de draaitafel een aardedraad heeft, sluit deze dan aan op de
aarde-aansluiting (GND) van deze unit. Als aansluiting van de
aarddraad ruis verhoogd, maak dan de draad los.
Videosignaalaansluiting
Het toestel heeft een video-opwaarderingsfunctie. Voor
meer informatie, zie de sectie aan de rechterkant.
Digitale optische kabel (OPTICAL)
Aangezien de digitale optische aansluiting van
de unit een bedekking heeft, drukt u de kabel in
tegen de bedekking zoals het binnenin gedraaid
wordt.
Digitale coaxiale kabel (COAXIAL)
Analoge audio (RCA)-kabel
Stap 1:
4
Gebruik een component videokabel om een tv met
component video-ingangsaansluitingen en een speler
met component video-uitgangsaansluitingen aan te
sluiten.
Component videokabel
De verzonden video heeft een hogere kwaliteit
dan dat van composiet-videokabel.
5
Gebruik een composiet-videokabel om een TV met
composiet video-ingangsaansluiting of een speler met
composiet video-uitgangsaansluiting aan te sluiten.
Composiet-videokabel
Videosignalen ingevoerd via de composiet video-
ingangsaansluiting of de COMPONENT VIDEO-
ingangsaansluitingen worden opgewaardeerd
naar HDMI-signalen en vervolgens via de HDMI-
uitgangsaansluiting uitgevoerd.
Wij wijzen erop dat het niet mogelijk is om digitale
audio-ingangssignalen naar analoge te converteren of
vice versa.
AV-receiver
Wanneer u videosignalen converteert die worden
ingevoerd naar de COMPONENT VIDEO-
aansluitingen en deze uitvoert vanuit de HDMI OUT-
aansluiting, stel de uitgangsresolutie van de speler
dan in op 480i/576i. Als de ingang een resolutie van
480p576p of hoger heeft, zal een bericht verschijnen
dat u vraagt om de resolutie-instelling te wijzigen. Als
uw speler geen 480i/576i ondersteunt, gebruik dan de
composiet video-aansluiting.
Als er meerdere videosignaalingangen worden
ingevoerd in één systeem, dan zal de uitvoer gebeuren
in de volgorde van HDMI, component video en
composiet video.
Aansluitingen
