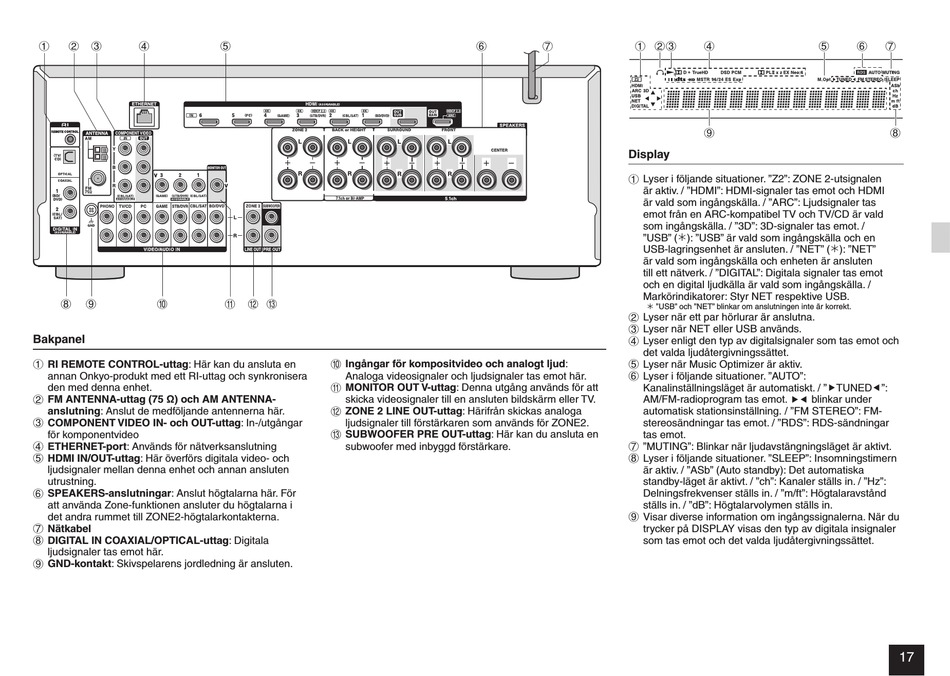

Bakpanel
1
RI REMOTE CONTROL-uttag: Här kan du ansluta en
annan Onkyo-produkt med ett RI-uttag och synkronisera
den med denna enhet.
2
anslutning: Anslut de medföljande antennerna här.
3
COMPONENT VIDEO IN- och OUT-uttag: In-/utgångar
för komponentvideo
4
ETHERNET-port: Används för nätverksanslutning
5
HDMI IN/OUT-uttag: Här överförs digitala video- och
ljudsignaler mellan denna enhet och annan ansluten
utrustning.
6
SPEAKERS-anslutningar: Anslut högtalarna här. För
att använda Zone-funktionen ansluter du högtalarna i
det andra rummet till ZONE2-högtalarkontakterna.
7
Nätkabel
8
DIGITAL IN COAXIAL/OPTICAL-uttag: Digitala
ljudsignaler tas emot här.
9
GND-kontakt: Skivspelarens jordledning är ansluten.
5
G
H I
F
Ingångar för kompositvideo och analogt ljud:
Analoga videosignaler och ljudsignaler tas emot här.
G
MONITOR OUT V-uttag: Denna utgång används för att
skicka videosignaler till en ansluten bildskärm eller TV.
H
ZONE 2 LINE OUT-uttag: Härifrån skickas analoga
ljudsignaler till förstärkaren som används för ZONE2.
I
SUBWOOFER PRE OUT-uttag: Här kan du ansluta en
subwoofer med inbyggd förstärkare.
6
7
1
23
Display
1
Lyser i följande situationer. "Z2": ZONE 2-utsignalen
är aktiv. / "HDMI": HDMI-signaler tas emot och HDMI
är vald som ingångskälla. / "ARC": Ljudsignaler tas
emot från en ARC-kompatibel TV och TV/CD är vald
som ingångskälla. / "3D": 3D-signaler tas emot. /
"USB" ( ): "USB" är vald som ingångskälla och en
USB-lagringsenhet är ansluten. / "NET" ( ): "NET"
är vald som ingångskälla och enheten är ansluten
till ett nätverk. / "DIGITAL": Digitala signaler tas emot
och en digital ljudkälla är vald som ingångskälla. /
Markörindikatorer: Styr NET respektive USB.
2
Lyser när ett par hörlurar är anslutna.
3
Lyser när NET eller USB används.
4
Lyser enligt den typ av digitalsignaler som tas emot och
det valda ljudåtergivningssättet.
5
Lyser när Music Optimizer är aktiv.
6
Lyser i följande situationer. "AUTO":
Kanalinställningsläget är automatiskt. / " TUNED ":
AM/FM-radioprogram tas emot.
stereosändningar tas emot. / "RDS": RDS-sändningar
tas emot.
7
"MUTING": Blinkar när ljudavstängningsläget är aktivt.
8
Lyser i följande situationer. "SLEEP": Insomningstimern
är aktiv. / "ASb" (Auto standby): Det automatiska
standby-läget är aktivt. / "ch": Kanaler ställs in. / "Hz":
Delningsfrekvenser ställs in. / "m/ft": Högtalaravstånd
ställs in. / "dB": Högtalarvolymen ställs in.
9
Visar diverse information om ingångssignalerna. När du
trycker på DISPLAY visas den typ av digitala insignaler
som tas emot och det valda ljudåtergivningssättet.
4
5
9
"USB" och "NET" blinkar om anslutningen inte är korrekt.
blinkar under
6
7
8
