Anschluss Von Komponenten Ohne Hdmi - Onkyo HT-RC660 Anleitung

Sie RCV und anschließend HOME auf der Fernbedienung, wählen
Sie „Setup" - „1.Input/Output Assign" - „Monitor Out" und stellen Sie
den Standardwert von „MAIN" auf „SUB" oder „MAIN+SUB" ein.
Das Gerät unterstützt die HDMI Through-Funktion, mit der die Übertragung
von Abspielgeräten zum Fernseher sogar dann möglich ist, wenn das
Gerät im Standby ist. Sie müssen die Einstellungen verändern, um die
Eingangsauswahlverknüpfung mit dem CECkompatiblen Gerät, die Verbindung
mit einem ARC-kompatiblen Fernseher und die HDMI Through-Funktion zu
aktivieren. Siehe „2nd Step : Source Connection" unter „Schritt 2: Einrichtung".
Um ein durch HDCP2.2 geschütztes Video anzuschauen, schließen Sie den
Player an die IN3-Buchse an und den Fernseher an die HDMI OUT MAIN-
Buchse des Geräts. Ihr Player und Fernseher müssen HDCP2.2 unterstützen.
Verwenden Sie das Hochgeschwindigkeits-HDMI-Kabel,
um ein 4K- oder 1080p-Video wiederzugeben.
Video und Audio eines MHL-fähigen Mobilgeräts können durch
Anschluss des MHL-fähigen Mobilgeräts an die AUX INPUT
HDMI/MHL-Buchsen an der Vorderseite übertragen werden.

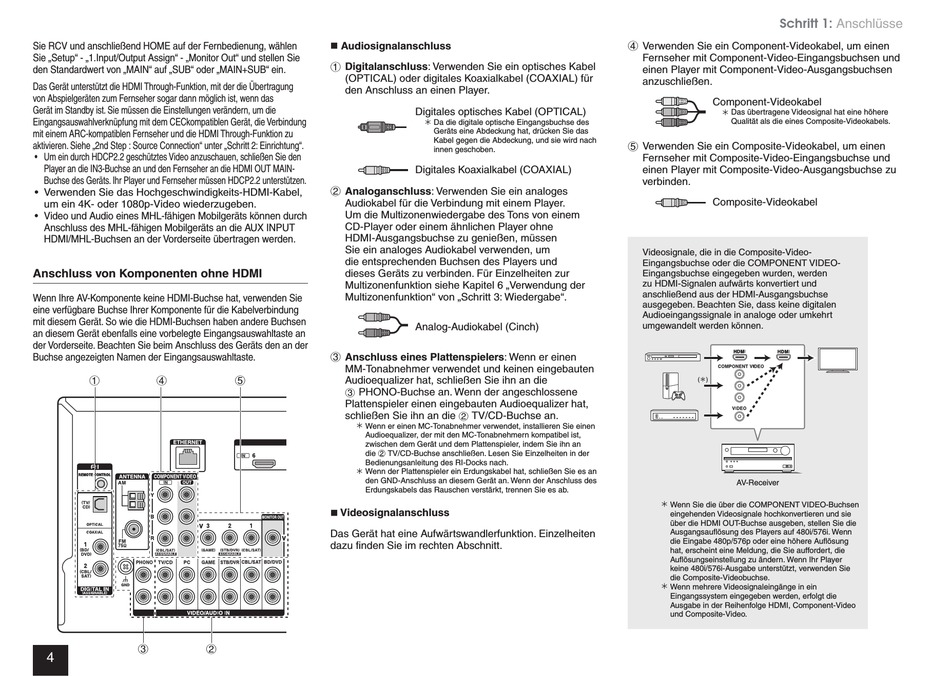

Anschluss von Komponenten ohne HDMI

Wenn Ihre AV-Komponente keine HDMI-Buchse hat, verwenden Sie
eine verfügbare Buchse Ihrer Komponente für die Kabelverbindung
mit diesem Gerät. So wie die HDMI-Buchsen haben andere Buchsen
an diesem Gerät ebenfalls eine vorbelegte Eingangsauswahltaste an
der Vorderseite. Beachten Sie beim Anschluss des Geräts den an der
Buchse angezeigten Namen der Eingangsauswahltaste.
1 4
3 2
4
Audiosignalanschluss
1
Digitalanschluss: Verwenden Sie ein optisches Kabel
(OPTICAL) oder digitales Koaxialkabel (COAXIAL) für
den Anschluss an einen Player.
2
Analoganschluss: Verwenden Sie ein analoges
Audiokabel für die Verbindung mit einem Player.
Um die Multizonenwiedergabe des Tons von einem
CD-Player oder einem ähnlichen Player ohne
HDMI-Ausgangsbuchse zu genießen, müssen
Sie ein analoges Audiokabel verwenden, um
die entsprechenden Buchsen des Players und
dieses Geräts zu verbinden. Für Einzelheiten zur
Multizonenfunktion siehe Kapitel 6 „Verwendung der
Multizonenfunktion" von „Schritt 3: Wiedergabe".
3
Anschluss eines Plattenspielers: Wenn er einen
MM-Tonabnehmer verwendet und keinen eingebauten
5
Audioequalizer hat, schließen Sie ihn an die
3
Plattenspieler einen eingebauten Audioequalizer hat,
schließen Sie ihn an die 2 TV/CD-Buchse an.
Wenn er einen MC-Tonabnehmer verwendet, installieren Sie einen
Audioequalizer, der mit den MC-Tonabnehmern kompatibel ist,
zwischen dem Gerät und dem Plattenspieler, indem Sie ihn an
die 2 TV/CD-Buchse anschließen. Lesen Sie Einzelheiten in der
Bedienungsanleitung des RI-Docks nach.
Wenn der Plattenspieler ein Erdungskabel hat, schließen Sie es an
den GND-Anschluss an diesem Gerät an. Wenn der Anschluss des
Erdungskabels das Rauschen verstärkt, trennen Sie es ab.
Videosignalanschluss
Das Gerät hat eine Aufwärtswandlerfunktion. Einzelheiten
dazu finden Sie im rechten Abschnitt.
Digitales optisches Kabel (OPTICAL)
Da die digitale optische Eingangsbuchse des
Geräts eine Abdeckung hat, drücken Sie das
Kabel gegen die Abdeckung, und sie wird nach
innen geschoben.
Digitales Koaxialkabel (COAXIAL)
Analog-Audiokabel (Cinch)
Schritt 1:
4
Verwenden Sie ein Component-Videokabel, um einen
Fernseher mit Component-Video-Eingangsbuchsen und
einen Player mit Component-Video-Ausgangsbuchsen
anzuschließen.
Component-Videokabel
Das übertragene Videosignal hat eine höhere
Qualität als die eines Composite-Videokabels.
5
Verwenden Sie ein Composite-Videokabel, um einen
Fernseher mit Composite-Video-Eingangsbuchse und
einen Player mit Composite-Video-Ausgangsbuchse zu
verbinden.
Composite-Videokabel
Videosignale, die in die Composite-Video-
Eingangsbuchse oder die COMPONENT VIDEO-
Eingangsbuchse eingegeben wurden, werden
zu HDMI-Signalen aufwärts konvertiert und
anschließend aus der HDMI-Ausgangsbuchse
ausgegeben. Beachten Sie, dass keine digitalen
Audioeingangssignale in analoge oder umkehrt
umgewandelt werden können.
AV-Receiver
Wenn Sie die über die COMPONENT VIDEO-Buchsen
eingehenden Videosignale hochkonvertieren und sie
über die HDMI OUT-Buchse ausgeben, stellen Sie die
Ausgangsauflösung des Players auf 480i/576i. Wenn
die Eingabe 480p/576p oder eine höhere Auflösung
hat, erscheint eine Meldung, die Sie auffordert, die
Auflösungseinstellung zu ändern. Wenn Ihr Player
keine 480i/576i-Ausgabe unterstützt, verwenden Sie
die Composite-Videobuchse.
Wenn mehrere Videosignaleingänge in ein
Eingangssystem eingegeben werden, erfolgt die
Ausgabe in der Reihenfolge HDMI, Component-Video
und Composite-Video.
