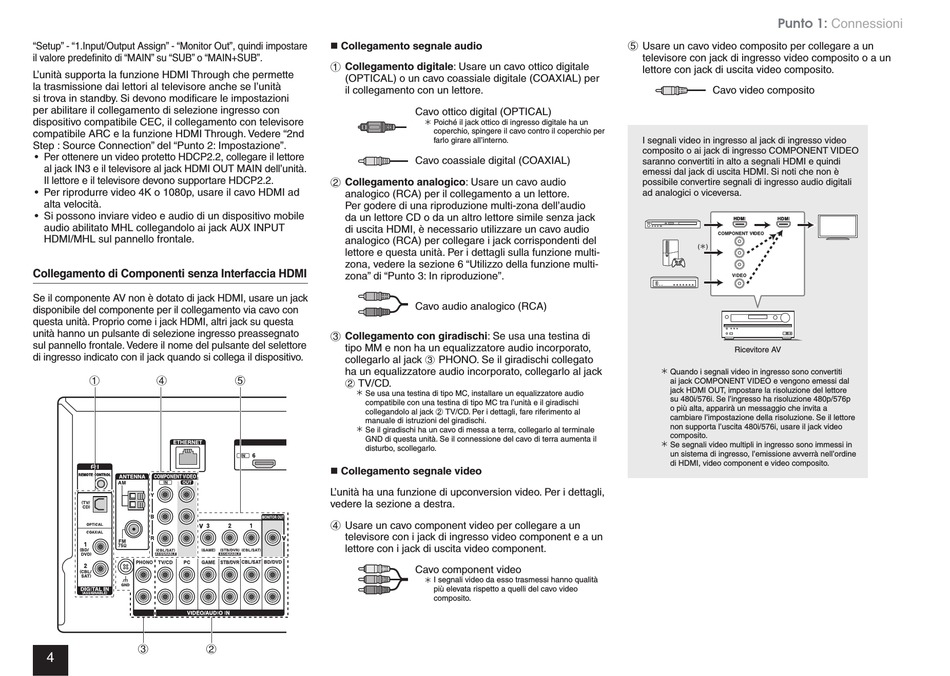

Onkyo HT-RC660 Anleitung Seite 4

"Setup" - "1.Input/Output Assign" - "Monitor Out", quindi impostare
il valore predefinito di "MAIN" su "SUB" o "MAIN+SUB".
L'unità supporta la funzione HDMI Through che permette
la trasmissione dai lettori al televisore anche se l'unità
si trova in standby. Si devono modificare le impostazioni
per abilitare il collegamento di selezione ingresso con
dispositivo compatibile CEC, il collegamento con televisore
compatibile ARC e la funzione HDMI Through. Vedere "2nd
Step : Source Connection" del "Punto 2: Impostazione".
Per ottenere un video protetto HDCP2.2, collegare il lettore
al jack IN3 e il televisore al jack HDMI OUT MAIN dell'unità.
Il lettore e il televisore devono supportare HDCP2.2.
Per riprodurre video 4K o 1080p, usare il cavo HDMI ad
alta velocità.
Si possono inviare video e audio di un dispositivo mobile
audio abilitato MHL collegandolo ai jack AUX INPUT
HDMI/MHL sul pannello frontale.
Collegamento di Componenti senza Interfaccia HDMI
Se il componente AV non è dotato di jack HDMI, usare un jack
disponibile del componente per il collegamento via cavo con
questa unità. Proprio come i jack HDMI, altri jack su questa
unità hanno un pulsante di selezione ingresso preassegnato
sul pannello frontale. Vedere il nome del pulsante del selettore
di ingresso indicato con il jack quando si collega il dispositivo.
1 4
3 2
4
Collegamento segnale audio
1
Collegamento digitale: Usare un cavo ottico digitale
(OPTICAL) o un cavo coassiale digitale (COAXIAL) per
il collegamento con un lettore.
2
Collegamento analogico: Usare un cavo audio
analogico (RCA) per il collegamento a un lettore.
Per godere di una riproduzione multi-zona dell'audio
da un lettore CD o da un altro lettore simile senza jack
di uscita HDMI, è necessario utilizzare un cavo audio
analogico (RCA) per collegare i jack corrispondenti del
lettore e questa unità. Per i dettagli sulla funzione multi-
zona, vedere la sezione 6 "Utilizzo della funzione multi-
zona" di "Punto 3: In riproduzione".
3
Collegamento con giradischi: Se usa una testina di
tipo MM e non ha un equalizzatore audio incorporato,
collegarlo al jack 3 PHONO. Se il giradischi collegato
ha un equalizzatore audio incorporato, collegarlo al jack
5
2 TV/CD.
Se usa una testina di tipo MC, installare un equalizzatore audio
compatibile con una testina di tipo MC tra l'unità e il giradischi
collegandolo al jack 2 TV/CD. Per i dettagli, fare riferimento al
manuale di istruzioni del giradischi.
Se il giradischi ha un cavo di messa a terra, collegarlo al terminale
GND di questa unità. Se il connessione del cavo di terra aumenta il
disturbo, scollegarlo.
Collegamento segnale video
L'unità ha una funzione di upconversion video. Per i dettagli,
vedere la sezione a destra.
4
Usare un cavo component video per collegare a un
televisore con i jack di ingresso video component e a un
lettore con i jack di uscita video component.
Cavo ottico digital (OPTICAL)
Poiché il jack ottico di ingresso digitale ha un
coperchio, spingere il cavo contro il coperchio per
farlo girare all'interno.
Cavo coassiale digital (COAXIAL)
Cavo audio analogico (RCA)
Cavo component video
I segnali video da esso trasmessi hanno qualità
più elevata rispetto a quelli del cavo video
composito.
Punto 1:
5
Usare un cavo video composito per collegare a un
televisore con jack di ingresso video composito o a un
lettore con jack di uscita video composito.
Cavo video composito
I segnali video in ingresso al jack di ingresso video
composito o ai jack di ingresso COMPONENT VIDEO
saranno convertiti in alto a segnali HDMI e quindi
emessi dal jack di uscita HDMI. Si noti che non è
possibile convertire segnali di ingresso audio digitali
ad analogici o viceversa.
Ricevitore AV
Quando i segnali video in ingresso sono convertiti
ai jack COMPONENT VIDEO e vengono emessi dal
jack HDMI OUT, impostare la risoluzione del lettore
su 480i/576i. Se l'ingresso ha risoluzione 480p/576p
o più alta, apparirà un messaggio che invita a
cambiare l'impostazione della risoluzione. Se il lettore
non supporta l'uscita 480i/576i, usare il jack video
composito.
Se segnali video multipli in ingresso sono immessi in
un sistema di ingresso, l'emissione avverrà nell'ordine
di HDMI, video component e video composito.
Connessioni
