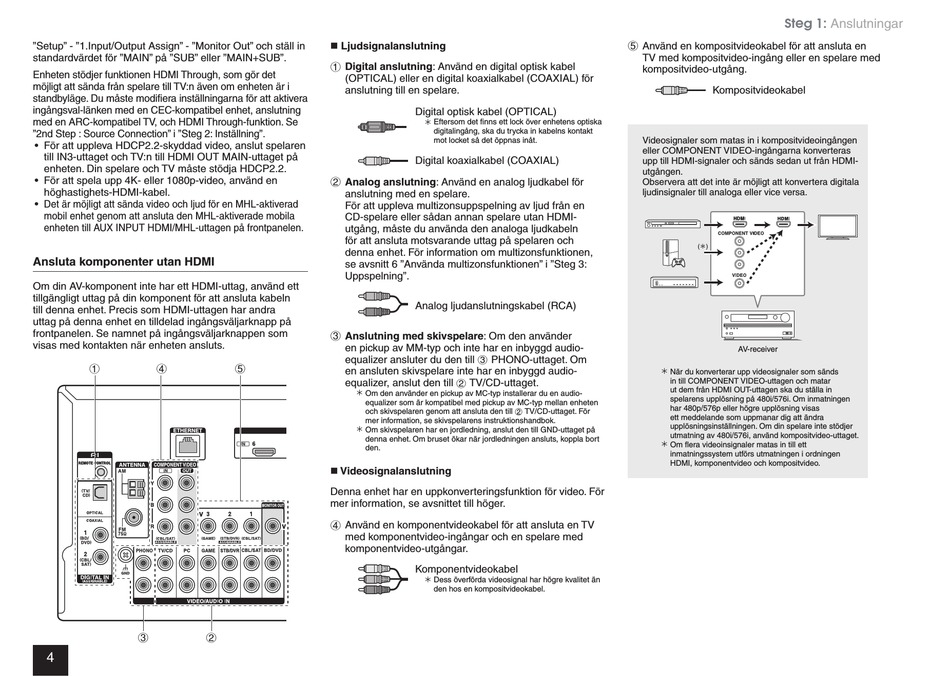

Onkyo HT-RC660 Anleitung Seite 64

"Setup" - "1.Input/Output Assign" - "Monitor Out" och ställ in
standardvärdet för "MAIN" på "SUB" eller "MAIN+SUB".
Enheten stödjer funktionen HDMI Through, som gör det
möjligt att sända från spelare till TV:n även om enheten är i
standbyläge. Du måste modifiera inställningarna för att aktivera
ingångsval-länken med en CEC-kompatibel enhet, anslutning
med en ARC-kompatibel TV, och HDMI Through-funktion. Se
"2nd Step : Source Connection" i "Steg 2: Inställning".
För att uppleva HDCP2.2-skyddad video, anslut spelaren
till IN3-uttaget och TV:n till HDMI OUT MAIN-uttaget på
enheten. Din spelare och TV måste stödja HDCP2.2.
För att spela upp 4K- eller 1080p-video, använd en
höghastighets-HDMI-kabel.
Det är möjligt att sända video och ljud för en MHL-aktiverad
mobil enhet genom att ansluta den MHL-aktiverade mobila
enheten till AUX INPUT HDMI/MHL-uttagen på frontpanelen.
Ansluta komponenter utan HDMI
Om din AV-komponent inte har ett HDMI-uttag, använd ett
tillgängligt uttag på din komponent för att ansluta kabeln
till denna enhet. Precis som HDMI-uttagen har andra
uttag på denna enhet en tilldelad ingångsväljarknapp på
frontpanelen. Se namnet på ingångsväljarknappen som
visas med kontakten när enheten ansluts.
1 4
3 2
4
Ljudsignalanslutning
1
Digital anslutning: Använd en digital optisk kabel
(OPTICAL) eller en digital koaxialkabel (COAXIAL) för
anslutning till en spelare.
2
Analog anslutning: Använd en analog ljudkabel för
anslutning med en spelare.
För att uppleva multizonsuppspelning av ljud från en
CD-spelare eller sådan annan spelare utan HDMI-
utgång, måste du använda den analoga ljudkabeln
för att ansluta motsvarande uttag på spelaren och
denna enhet. För information om multizonsfunktionen,
se avsnitt 6 "Använda multizonsfunktionen" i "Steg 3:
Uppspelning".
3
Anslutning med skivspelare: Om den använder
en pickup av MM-typ och inte har en inbyggd audio-
equalizer ansluter du den till 3 PHONO-uttaget. Om
5
en ansluten skivspelare inte har en inbyggd audio-
equalizer, anslut den till 2 TV/CD-uttaget.
Om den använder en pickup av MC-typ installerar du en audio-
equalizer som är kompatibel med pickup av MC-typ mellan enheten
och skivspelaren genom att ansluta den till 2 TV/CD-uttaget. För
mer information, se skivspelarens instruktionshandbok.
Om skivspelaren har en jordledning, anslut den till GND-uttaget på
denna enhet. Om bruset ökar när jordledningen ansluts, koppla bort
den.
Videosignalanslutning
Denna enhet har en uppkonverteringsfunktion för video. För
mer information, se avsnittet till höger.
4
Använd en komponentvideokabel för att ansluta en TV
med komponentvideo-ingångar och en spelare med
komponentvideo-utgångar.
Digital optisk kabel (OPTICAL)
Eftersom det finns ett lock över enhetens optiska
digitalingång, ska du trycka in kabelns kontakt
mot locket så det öppnas inåt.
Digital koaxialkabel (COAXIAL)
Analog ljudanslutningskabel (RCA)
Komponentvideokabel
Dess överförda videosignal har högre kvalitet än
den hos en kompositvideokabel.
Steg 1:
5
Använd en kompositvideokabel för att ansluta en
TV med kompositvideo-ingång eller en spelare med
kompositvideo-utgång.
Kompositvideokabel
Videosignaler som matas in i kompositvideoingången
eller COMPONENT VIDEO-ingångarna konverteras
upp till HDMI-signaler och sänds sedan ut från HDMI-
utgången.
Observera att det inte är möjligt att konvertera digitala
ljudinsignaler till analoga eller vice versa.
AV-receiver
När du konverterar upp videosignaler som sänds
in till COMPONENT VIDEO-uttagen och matar
ut dem från HDMI OUT-uttagen ska du ställa in
spelarens upplösning på 480i/576i. Om inmatningen
har 480p/576p eller högre upplösning visas
ett meddelande som uppmanar dig att ändra
upplösningsinställningen. Om din spelare inte stödjer
utmatning av 480i/576i, använd kompositvideo-uttaget.
Om flera videoinsignaler matas in till ett
inmatningssystem utförs utmatningen i ordningen
HDMI, komponentvideo och kompositvideo.
Anslutningar
