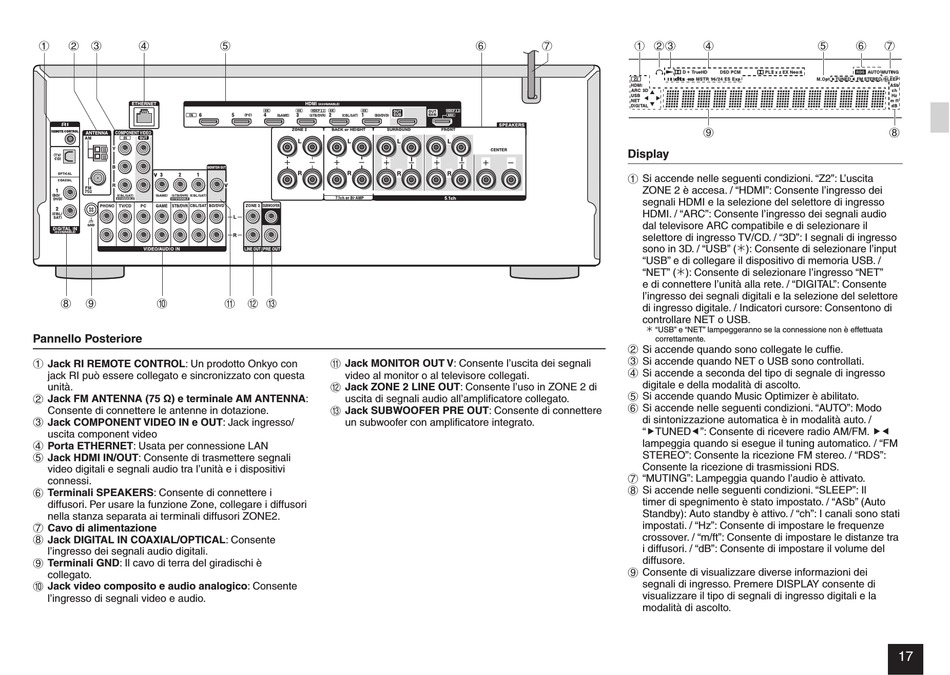

Pannello Posteriore
1
Jack RI REMOTE CONTROL: Un prodotto Onkyo con
jack RI può essere collegato e sincronizzato con questa
unità.
2
Consente di connettere le antenne in dotazione.
3
Jack COMPONENT VIDEO IN e OUT: Jack ingresso/
uscita component video
4
Porta ETHERNET: Usata per connessione LAN
5
Jack HDMI IN/OUT: Consente di trasmettere segnali
video digitali e segnali audio tra l'unità e i dispositivi
connessi.
6
Terminali SPEAKERS: Consente di connettere i
diffusori. Per usare la funzione Zone, collegare i diffusori
nella stanza separata ai terminali diffusori ZONE2.
7
Cavo di alimentazione
8
Jack DIGITAL IN COAXIAL/OPTICAL: Consente
l'ingresso dei segnali audio digitali.
9
Terminali GND: Il cavo di terra del giradischi è
collegato.
F
Jack video composito e audio analogico: Consente
l'ingresso di segnali video e audio.
5
G
H I
G
Jack MONITOR OUT V: Consente l'uscita dei segnali
video al monitor o al televisore collegati.
H
Jack ZONE 2 LINE OUT: Consente l'uso in ZONE 2 di
:
uscita di segnali audio all'amplificatore collegato.
I
Jack SUBWOOFER PRE OUT: Consente di connettere
un subwoofer con amplificatore integrato.
6
7
1
23
Display
1
Si accende nelle seguenti condizioni. "Z2": L'uscita
ZONE 2 è accesa. / "HDMI": Consente l'ingresso dei
segnali HDMI e la selezione del selettore di ingresso
HDMI. / "ARC": Consente l'ingresso dei segnali audio
dal televisore ARC compatibile e di selezionare il
selettore di ingresso TV/CD. / "3D": I segnali di ingresso
sono in 3D. / "USB" ( ): Consente di selezionare l'input
"USB" e di collegare il dispositivo di memoria USB. /
"NET" ( ): Consente di selezionare l'ingresso "NET"
e di connettere l'unità alla rete. / "DIGITAL": Consente
l'ingresso dei segnali digitali e la selezione del selettore
di ingresso digitale. / Indicatori cursore: Consentono di
controllare NET o USB.
2
Si accende quando sono collegate le cuffie.
3
Si accende quando NET o USB sono controllati.
4
Si accende a seconda del tipo di segnale di ingresso
digitale e della modalità di ascolto.
5
Si accende quando Music Optimizer è abilitato.
6
Si accende nelle seguenti condizioni. "AUTO": Modo
di sintonizzazione automatica è in modalità auto. /
" TUNED ": Consente di ricevere radio AM/FM.
STEREO": Consente la ricezione FM stereo. / "RDS":
Consente la ricezione di trasmissioni RDS.
7
"MUTING": Lampeggia quando l'audio è attivato.
8
Si accende nelle seguenti condizioni. "SLEEP": Il
timer di spegnimento è stato impostato. / "ASb" (Auto
Standby): Auto standby è attivo. / "ch": I canali sono stati
impostati. / "Hz": Consente di impostare le frequenze
crossover. / "m/ft": Consente di impostare le distanze tra
i diffusori. / "dB": Consente di impostare il volume del
diffusore.
9
Consente di visualizzare diverse informazioni dei
segnali di ingresso. Premere DISPLAY consente di
visualizzare il tipo di segnali di ingresso digitali e la
modalità di ascolto.
4
5
9
"USB" e "NET" lampeggeranno se la connessione non è effettuata
correttamente.
