Festplatteneinschübe - Thecus N0503 Bedienungsanleitung

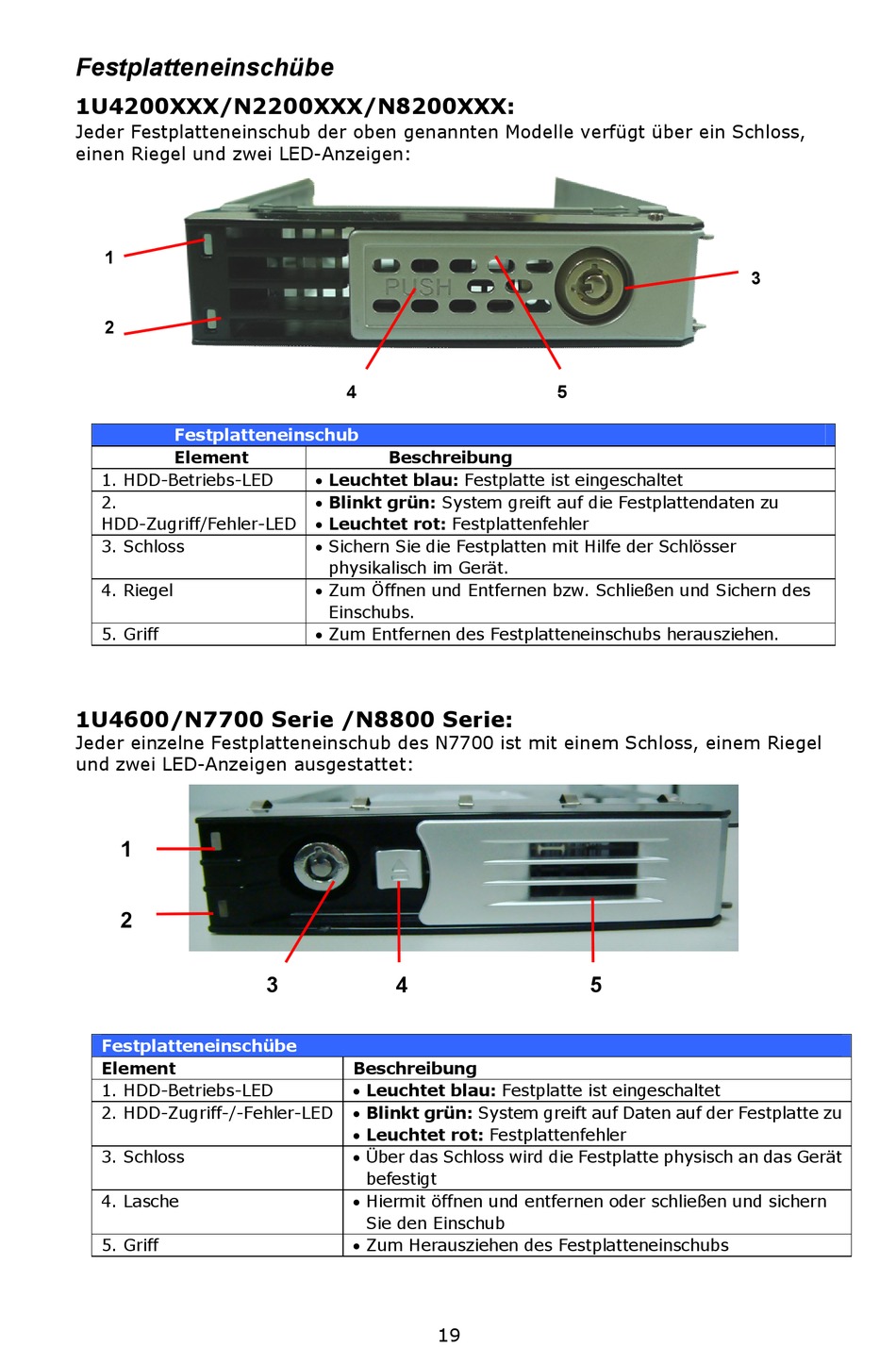

Festplatteneinschübe
1U4200XXX/N2200XXX/N8200XXX:
Jeder Festplatteneinschub der oben genannten Modelle verfügt über ein Schloss,
einen Riegel und zwei LED-Anzeigen:
1
2
Festplatteneinschub
Element
1. HDD-Betriebs-LED
2.
HDD-Zugriff/Fehler-LED
3. Schloss
4. Riegel
5. Griff
1U4600/N7700 Serie /N8800 Serie:
Jeder einzelne Festplatteneinschub des N7700 ist mit einem Schloss, einem Riegel
und zwei LED-Anzeigen ausgestattet:
1
2
Festplatteneinschübe
Element
1. HDD-Betriebs-LED
2. HDD-Zugriff-/-Fehler-LED
3. Schloss
4. Lasche
5. Griff
4
Beschreibung
 Leuchtet blau: Festplatte ist eingeschaltet
 Blinkt grün: System greift auf die Festplattendaten zu
 Leuchtet rot: Festplattenfehler
 Sichern Sie die Festplatten mit Hilfe der Schlösser
physikalisch im Gerät.
 Zum Öffnen und Entfernen bzw. Schließen und Sichern des
Einschubs.
 Zum Entfernen des Festplatteneinschubs herausziehen.
3 4
Beschreibung
 Leuchtet blau: Festplatte ist eingeschaltet
 Blinkt grün: System greift auf Daten auf der Festplatte zu
 Leuchtet rot: Festplattenfehler
 Über das Schloss wird die Festplatte physisch an das Gerät
befestigt
 Hiermit öffnen und entfernen oder schließen und sichern
Sie den Einschub
 Zum Herausziehen des Festplatteneinschubs
5
5
19
3
