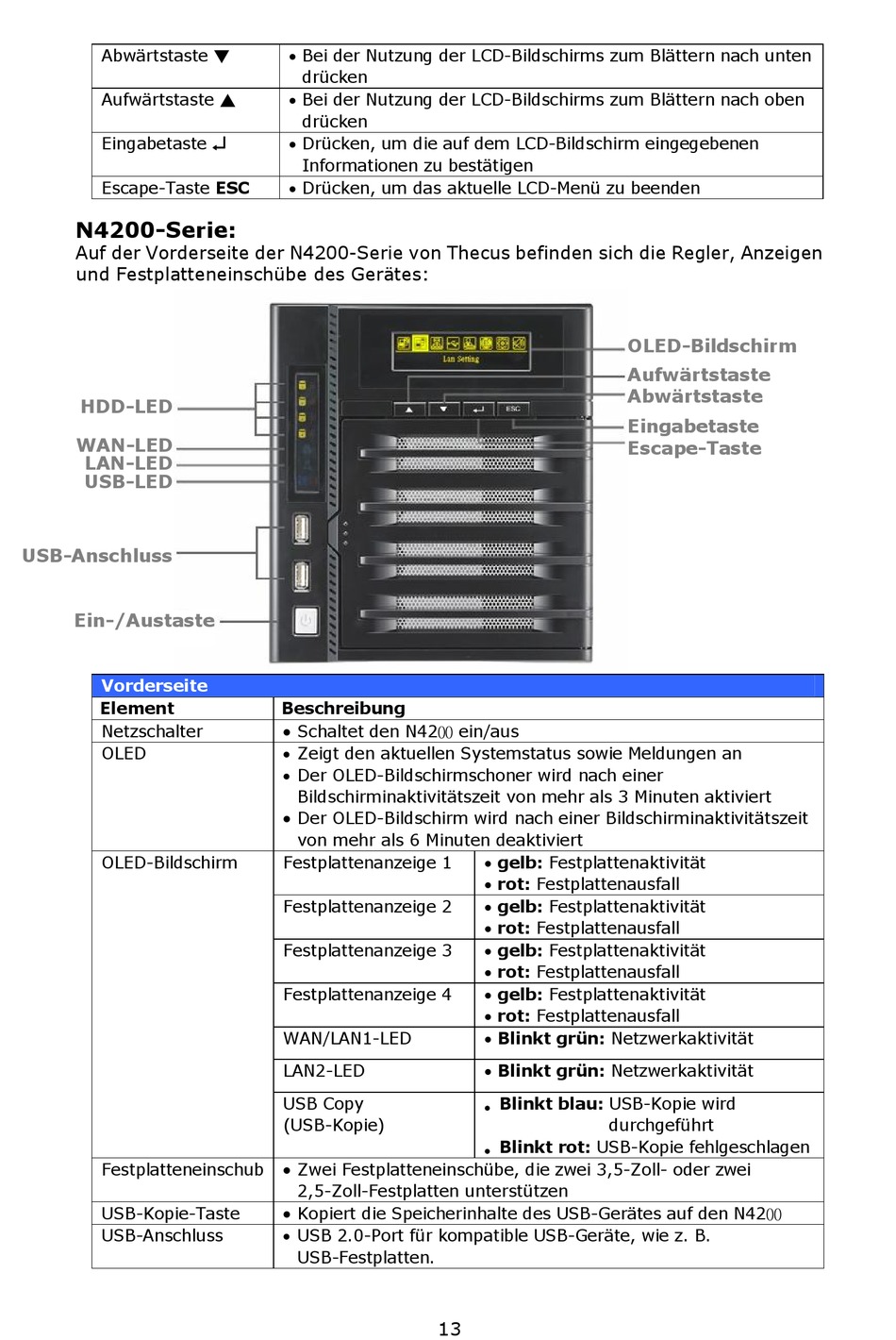

Thecus N0503 Bedienungsanleitung Seite 13

Abwärtstaste ▼
Aufwärtstaste ▲
Eingabetaste
Escape-Taste ESC
N4200-Serie:
Auf der Vorderseite der N4200-Serie von Thecus befinden sich die Regler, Anzeigen
und Festplatteneinschübe des Gerätes:
HDD-LED
WAN-LED
LAN-LED
USB-LED
USB-Anschluss
Ein-/Austaste
Vorderseite
Element
Netzschalter
OLED
OLED-Bildschirm
Festplatteneinschub
USB-Kopie-Taste
USB-Anschluss
 Bei der Nutzung der LCD-Bildschirms zum Blättern nach unten
drücken
 Bei der Nutzung der LCD-Bildschirms zum Blättern nach oben
drücken

 Drücken, um die auf dem LCD-Bildschirm eingegebenen
Informationen zu bestätigen
 Drücken, um das aktuelle LCD-Menü zu beenden
Beschreibung
 Schaltet den N4200 ein/aus
 Zeigt den aktuellen Systemstatus sowie Meldungen an
 Der OLED-Bildschirmschoner wird nach einer
Bildschirminaktivitätszeit von mehr als 3 Minuten aktiviert
 Der OLED-Bildschirm wird nach einer Bildschirminaktivitätszeit
von mehr als 6 Minuten deaktiviert
Festplattenanzeige 1
Festplattenanzeige 2
Festplattenanzeige 3
Festplattenanzeige 4
WAN/LAN1-LED
LAN2-LED
USB Copy
(USB-Kopie)
 Zwei Festplatteneinschübe, die zwei 3,5-Zoll- oder zwei
2,5-Zoll-Festplatten unterstützen
 Kopiert die Speicherinhalte des USB-Gerätes auf den N4200
 USB 2.0-Port für kompatible USB-Geräte, wie z. B.
USB-Festplatten.
 gelb: Festplattenaktivität
 rot: Festplattenausfall
 gelb: Festplattenaktivität
 rot: Festplattenausfall
 gelb: Festplattenaktivität
 rot: Festplattenausfall
 gelb: Festplattenaktivität
 rot: Festplattenausfall
 Blinkt grün: Netzwerkaktivität
 Blinkt grün: Netzwerkaktivität
Blinkt blau: USB-Kopie wird
●
Blinkt rot: USB-Kopie fehlgeschlagen
●
13
OLED-Bildschirm
Aufwärtstaste
Abwärtstaste
Eingabetaste
Escape-Taste
durchgeführt
