Thecus N0503 Bedienungsanleitung Seite 30

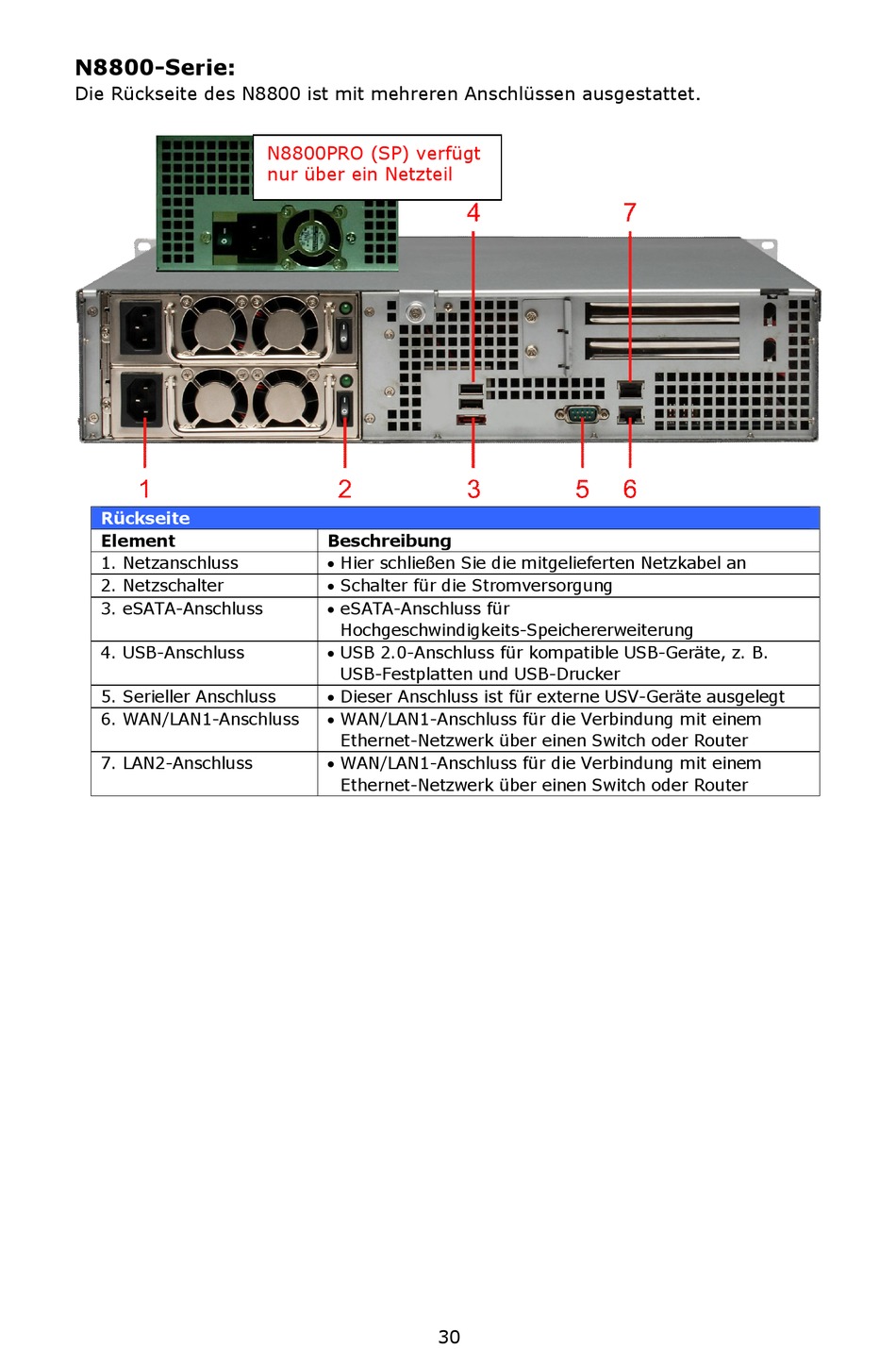

N8800-Serie:
Die Rückseite des N8800 ist mit mehreren Anschlüssen ausgestattet.
Rückseite
Element
1. Netzanschluss
2. Netzschalter
3. eSATA-Anschluss
4. USB-Anschluss
5. Serieller Anschluss
6. WAN/LAN1-Anschluss
7. LAN2-Anschluss
N8800PRO (SP) verfügt
nur über ein Netzteil
Beschreibung
 Hier schließen Sie die mitgelieferten Netzkabel an
 Schalter für die Stromversorgung
 eSATA-Anschluss für
Hochgeschwindigkeits-Speichererweiterung
 USB 2.0-Anschluss für kompatible USB-Geräte, z. B.
USB-Festplatten und USB-Drucker
 Dieser Anschluss ist für externe USV-Geräte ausgelegt
 WAN/LAN1-Anschluss für die Verbindung mit einem
Ethernet-Netzwerk über einen Switch oder Router
 WAN/LAN1-Anschluss für die Verbindung mit einem
Ethernet-Netzwerk über einen Switch oder Router
30
