Thecus N0503 Bedienungsanleitung Seite 14

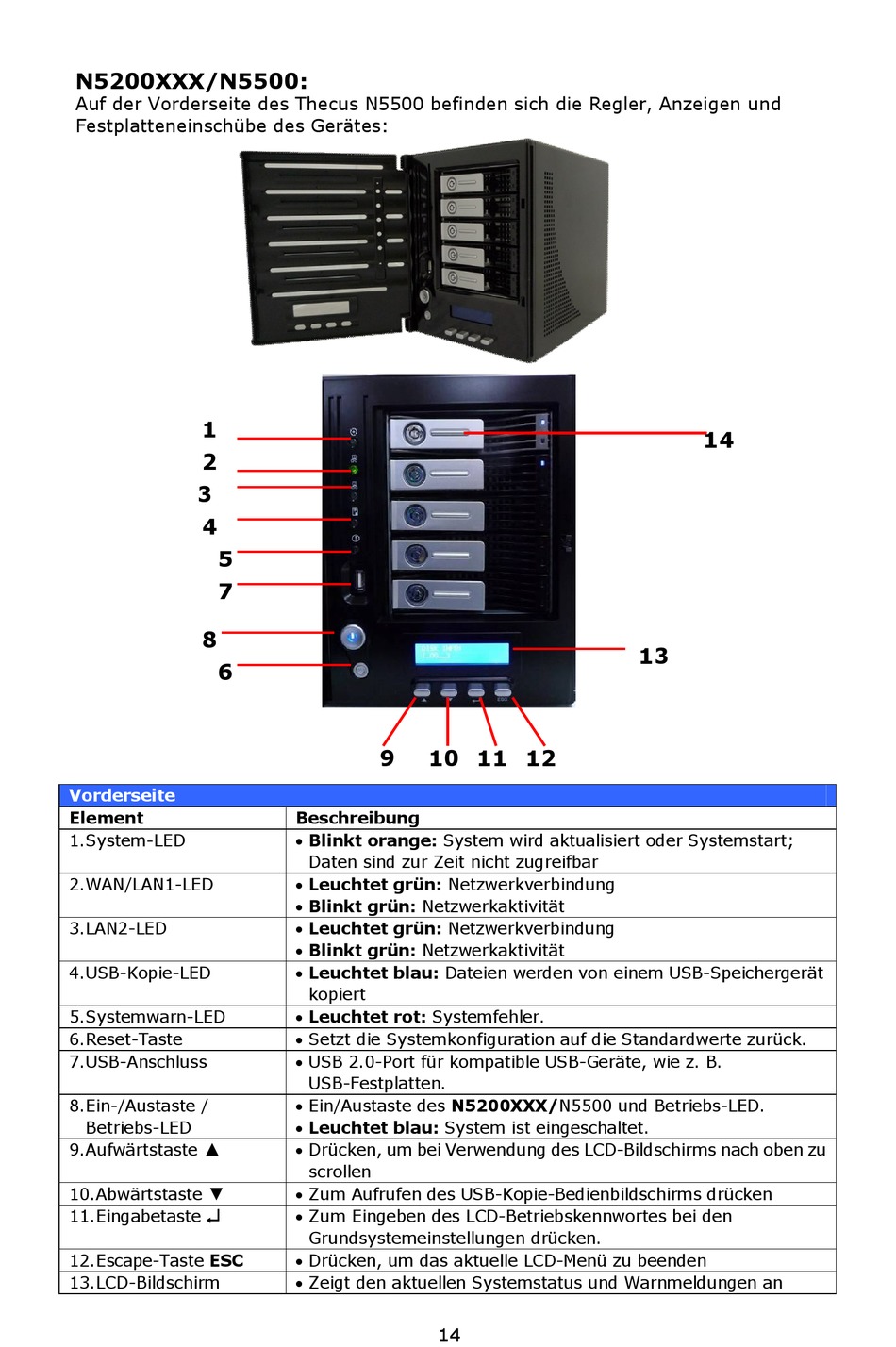

N5200XXX/N5500:
Auf der Vorderseite des Thecus N5500 befinden sich die Regler, Anzeigen und
Festplatteneinschübe des Gerätes:
1
2
3
4
5
7
8
6
Vorderseite
Element
1.System-LED
2.WAN/LAN1-LED
3.LAN2-LED
4.USB-Kopie-LED
5.Systemwarn-LED
6.Reset-Taste
7.USB-Anschluss
8.Ein-/Austaste /
Betriebs-LED
9.Aufwärtstaste ▲
▼
10.Abwärtstaste

11.Eingabetaste
12.Escape-Taste ESC
13.LCD-Bildschirm
9 10 11 12
Beschreibung
 Blinkt orange: System wird aktualisiert oder Systemstart;
Daten sind zur Zeit nicht zugreifbar
 Leuchtet grün: Netzwerkverbindung
 Blinkt grün: Netzwerkaktivität
 Leuchtet grün: Netzwerkverbindung
 Blinkt grün: Netzwerkaktivität
 Leuchtet blau: Dateien werden von einem USB-Speichergerät
kopiert
 Leuchtet rot: Systemfehler.
 Setzt die Systemkonfiguration auf die Standardwerte zurück.
 USB 2.0-Port für kompatible USB-Geräte, wie z. B.
USB-Festplatten.
 Ein/Austaste des N5200XXX/N5500 und Betriebs-LED.
 Leuchtet blau: System ist eingeschaltet.
 Drücken, um bei Verwendung des LCD-Bildschirms nach oben zu
scrollen
 Zum Aufrufen des USB-Kopie-Bedienbildschirms drücken
 Zum Eingeben des LCD-Betriebskennwortes bei den
Grundsystemeinstellungen drücken.
 Drücken, um das aktuelle LCD-Menü zu beenden
 Zeigt den aktuellen Systemstatus und Warnmeldungen an
14
14
13
