Thecus N0503 Bedienungsanleitung Seite 24

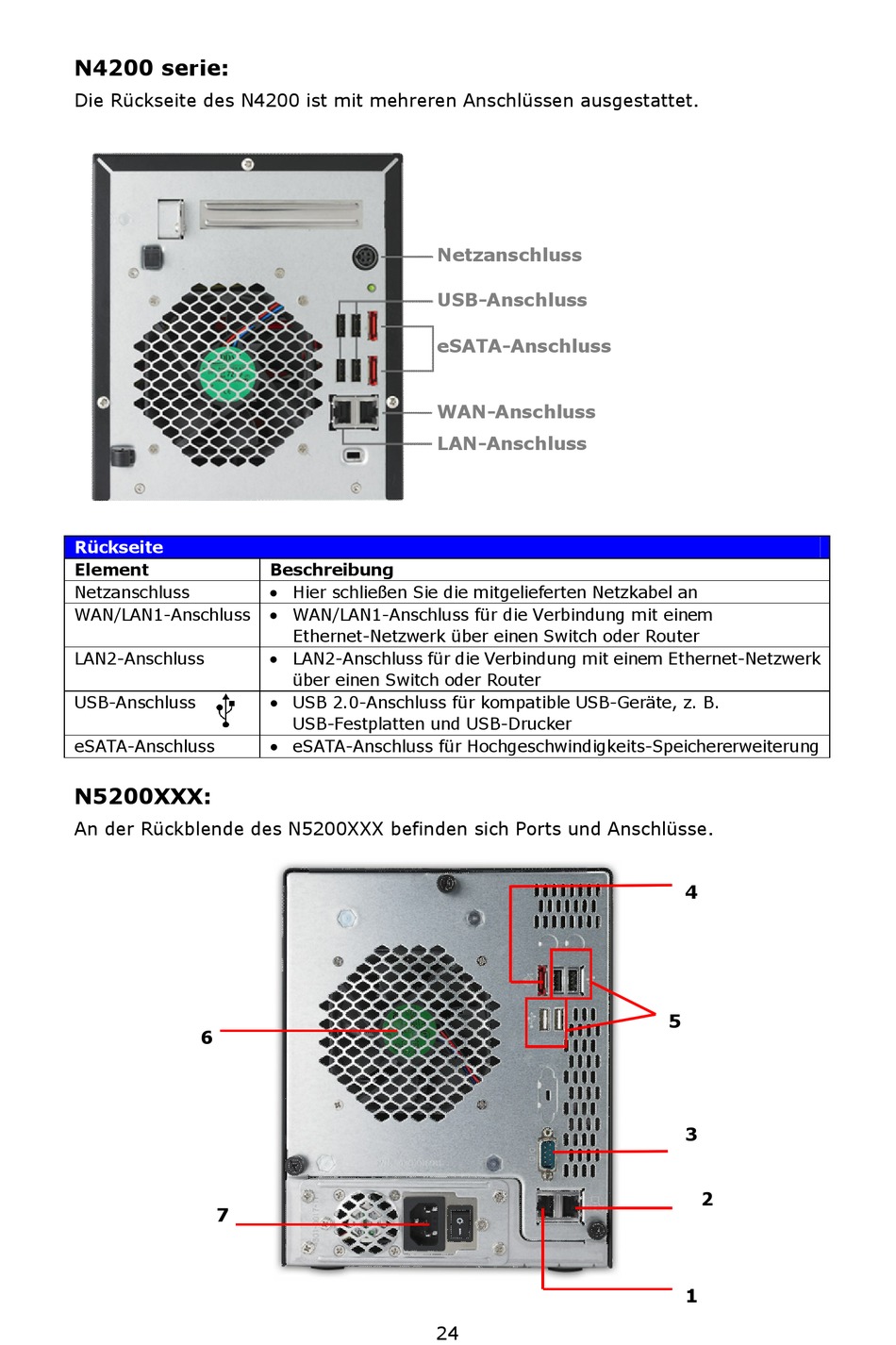

N4200 serie:
Die Rückseite des N4200 ist mit mehreren Anschlüssen ausgestattet.
Rückseite
Element
Netzanschluss
WAN/LAN1-Anschluss
LAN2-Anschluss
USB-Anschluss
eSATA-Anschluss
N5200XXX:
An der Rückblende des N5200XXX befinden sich Ports und Anschlüsse.
6
7
Netzanschluss
USB-Anschluss
eSATA-Anschluss
WAN-Anschluss
LAN-Anschluss
Beschreibung
 Hier schließen Sie die mitgelieferten Netzkabel an
 WAN/LAN1-Anschluss für die Verbindung mit einem
Ethernet-Netzwerk über einen Switch oder Router
 LAN2-Anschluss für die Verbindung mit einem Ethernet-Netzwerk
über einen Switch oder Router
 USB 2.0-Anschluss für kompatible USB-Geräte, z. B.
USB-Festplatten und USB-Drucker
 eSATA-Anschluss für Hochgeschwindigkeits-Speichererweiterung
24
4
5
3
2
1
