Thecus N0503 Bedienungsanleitung Seite 28

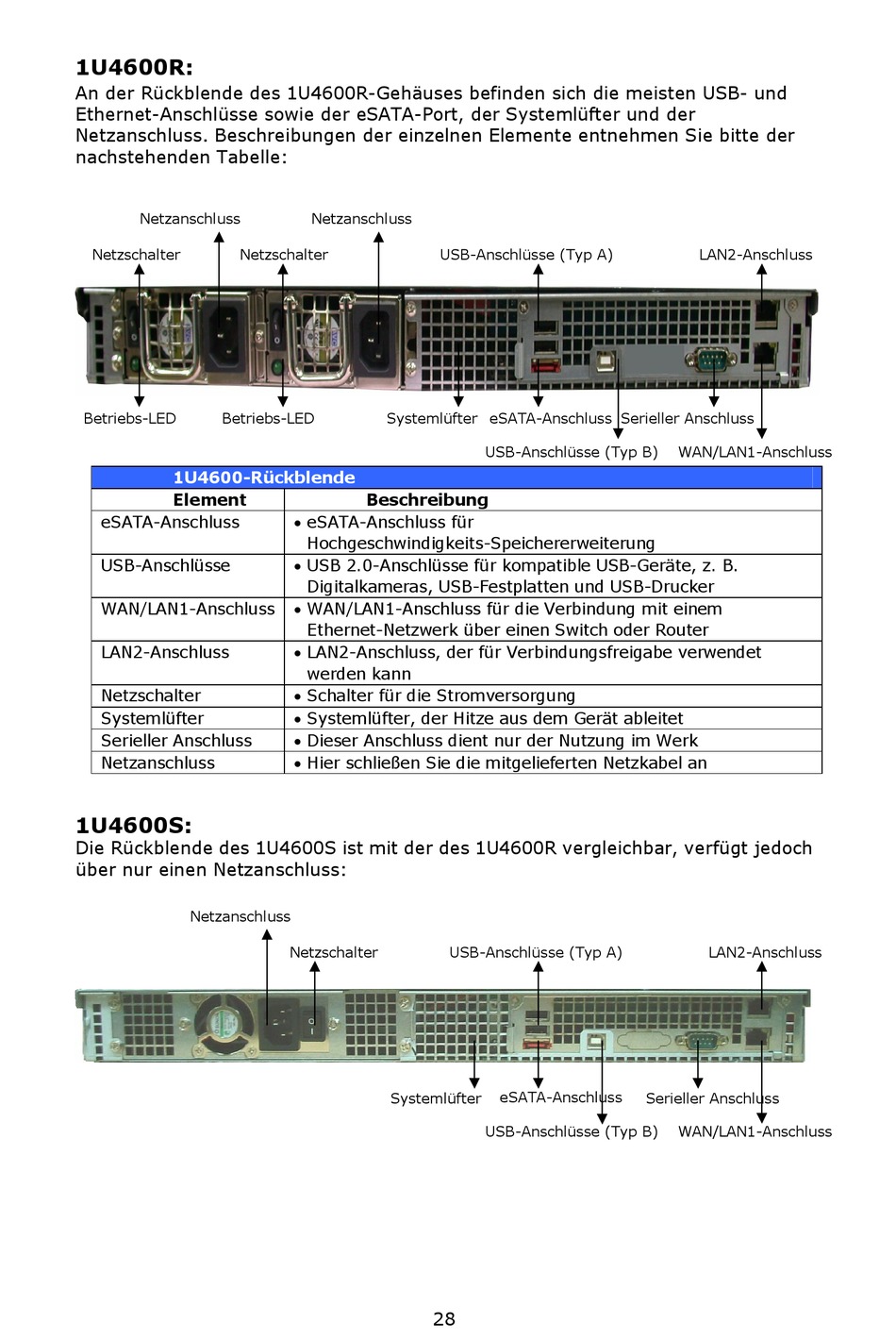

1U4600R:
An der Rückblende des 1U4600R-Gehäuses befinden sich die meisten USB- und
Ethernet-Anschlüsse sowie der eSATA-Port, der Systemlüfter und der
Netzanschluss. Beschreibungen der einzelnen Elemente entnehmen Sie bitte der
nachstehenden Tabelle:
Netzanschluss
Netzschalter Netzschalter
Betriebs-LED Betriebs-LED
1U4600-Rückblende
Element
eSATA-Anschluss
USB-Anschlüsse
WAN/LAN1-Anschluss
LAN2-Anschluss
Netzschalter
Systemlüfter
Serieller Anschluss
Netzanschluss
1U4600S:
Die Rückblende des 1U4600S ist mit der des 1U4600R vergleichbar, verfügt jedoch
über nur einen Netzanschluss:
Netzanschluss
Netzanschluss
USB-Anschlüsse (Typ A)
Systemlüfter eSATA-Anschluss Serieller Anschluss
Beschreibung
 eSATA-Anschluss für
Hochgeschwindigkeits-Speichererweiterung
 USB 2.0-Anschlüsse für kompatible USB-Geräte, z. B.
Digitalkameras, USB-Festplatten und USB-Drucker
 WAN/LAN1-Anschluss für die Verbindung mit einem
Ethernet-Netzwerk über einen Switch oder Router
 LAN2-Anschluss, der für Verbindungsfreigabe verwendet
werden kann
 Schalter für die Stromversorgung
 Systemlüfter, der Hitze aus dem Gerät ableitet
 Dieser Anschluss dient nur der Nutzung im Werk
 Hier schließen Sie die mitgelieferten Netzkabel an
Netzschalter USB-Anschlüsse (Typ A)
Systemlüfter
28
USB-Anschlüsse (Typ B)
eSATA-Anschluss
Serieller Anschluss
USB-Anschlüsse (Typ B)
LAN2-Anschluss
WAN/LAN1-Anschluss
LAN2-Anschluss
WAN/LAN1-Anschluss
