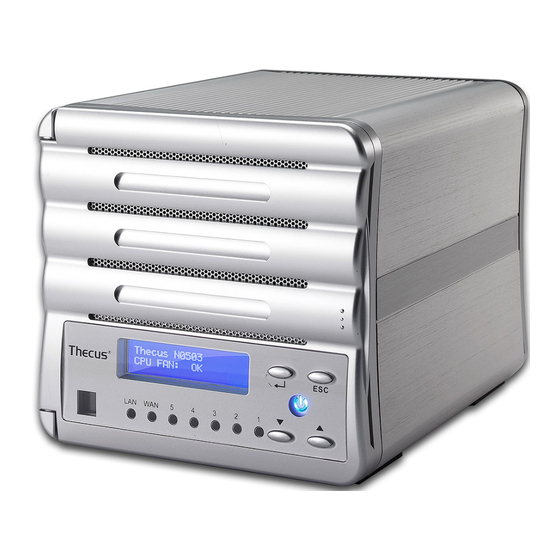

Thecus N0503 Bedienungsanleitung

Kombi-nas
Vorschau ausblenden Andere Handbücher für N0503:
Inhaltsverzeichnis

Werbung

Quicklinks

2,5 Zoll x 5
3,5 Zoll x 3
Thecus N0503
Kombi-NAS
FW v3.02.01
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Thecus N0503

Inhaltszusammenfassung für Thecus N0503

  • Seite 1 2,5 Zoll x 5 3,5 Zoll x 3 Thecus N0503 Kombi-NAS FW v3.02.01 Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis Table Of Contents Informationen Zum Copyright Und Markenzeichen

    Eingeschränkte Garantie Die Thecus Technology Corporation garantiert, dass alle Komponenten des Thecus N0503 vor Werksauslieferung gründlich getestet wurden und dass sie bei üblicher Verwendung normal funktionieren sollten. Sollten Betriebsstörungen auftreten, sind Thecus Technology Corporation und ihre Firmenvertreter und Händler vor Ort ohne Kosten für den Kunden für die Reparatur verantwortlich, sofern das Produkt...

  • Seite 3: Sicherheitshinweise

    Vergewissern Sie sich, dass der N0503 mit der richtigen Stromspannung versorgt wird (AC 100 V – 240 V, 50/60 Hz, 3 A). Der Anschluss des N0503 an eine falsche Stromquelle kann das Gerät beschädigen. Setzen Sie den N0503 KEINER Feuchtigkeit, KEINEM Staub und KEINEN ätzenden Flüssigkeiten aus.

  • Seite 4: Inhaltsverzeichnis

    Kapitel 2: Hardwareinstallation ........... 15 Übersicht .....................15 Bevor Sie beginnen................15 Festplatteninstallation.................15 Kabelverbindungen ................16 Kapitel 3: Erstmalige Einrichtung ..........17 Übersicht .....................17 Thecus-Einrichtungsassistent ..............17 Betrieb des LCD-Bildschirms..............19 LCD-Bedienelemente ..............19 Anzeigemodus................19 USB Copy (USB-Kopie) ................20 Typischer Einrichtungsablauf ..............20 Schritt 1: Netzwerkeinrichtung ............20 Schritt 2: RAID-Erstellung.............
  • Seite 5 Logs (Protokolle) ................. 25 System Management (Systemverwaltung) ..........26 Time (Zeit): Systemzeit einrichten ..........27 Notification configuration (Benachrichtigungskonfiguration) ....27 Firmware Upgrade (Firmware-Aktualisierung) ........28 USV-Einstellung................29 Schedule Power On/Off (Zeitlich geplantes Ein-/Ausschalten) ..... 30 Wake-Up On LAN (Wake On LAN) (WOL) ......... 31 SNMP Support (SNMP-Unterstützung) ..........
  • Seite 6 Kennwortgeschützte Alben ............104 Hochladen von Bildern zum Album ..........104 EXIF-Informationen..............104 Diashows.................. 105 Abbilden eines Client-PCs auf dem N0503 ......... 105 Windows .................. 105 Apple OS X ................105 Abbilden des N0503 als ein iSCSI-Laufwerk ........106 Windows 2000/XP..............106 Windows Vista................
  • Seite 7 Teil III – Einrichten von virtuellen Servern (HTTPS) ......112 Konfiguration der Firewall-Software ..........112 Ersetzen von beschädigten Festplatten ..........113 Beschädigte Festplatte..............113 Ersetzen einer Festplatte ............113 Automatische RAID-Rekonstruktion ..........113 Kapitel 7: Fehlerbehebung............114 Ich habe meine Netzwerk-IP-Adresse vergessen ......114 Zurücksetzen der NAS-IP-Adresse und des Administrations-Kennworts ......................
  • Seite 8 Anhang D: Active Directory-Grundlagen ........138 Übersicht ................... 138 Was ist Active Directory?..............138 Vorteile von ADS................138 Anhang E: Lizenzinformationen ..........139 Übersicht ................... 139 Verfügbarkeit des Quellcodes ............139 CGIC-Lizenzklauseln................140 GNU General Public License (GPL) ............. 140...

  • Seite 9: Kapitel 1: Einführung

    Datensicherheit und -wiederherstellung sorgen - es ist ein Speicherplatz von mehr als sechs Terabyte mit RAID 5 und RAID 6 verfügbar. Gigabit Ethernet-Ports steigern die Netzwerkeffizienz, so dass der N0503 in der Lage ist, Funktionen der Dateiverwaltung zu übernehmen, die gemeinsame Nutzung von Anwendungen und Daten zu steigern und eine schnellere Datenrückmeldung zu bieten.

  • Seite 10: Media Server (Medienserver)

    Überlassen Sie Ihre wertvollen Daten nicht dem Zufall. Mithilfe der hochentwickelten Datensicherungsfunktionen können Sie für Ihre Arbeit wichtige Dateien mühelos auf den N0503 hochladen und die Datensicherung für Ihren eigenen Seelenfrieden sogar automatisieren. Wie Sie Ihre Dateien mit dem N0503 sichern können beschreibt Kapitel 4: Sicherung >...

  • Seite 11: Lieferumfang

    Lieferumfang Der Lieferumfang Ihres N0503 sollten folgende Gegenstände enthalten: N0503 x 1 3-zu-5-Festplattenkäfig x 1 (installiert) Netzteil + Netzkabel x 1 Schnellinstallationsanleitung x 1 CD x 1 (Universal-CD) Ethernet-Kabel x1 Schraubenbeutel x 1 Karte mit HDD-Kompatibilitätsliste x 1 Mehrsprachige Garantiekarte x 1 Prüfen Sie, ob alle Gegenstände vollzählig angeliefert wurden.

  • Seite 12: Vorderseite

    Vorderseite Auf der Vorderseite des Thecus N0503 befinden sich die Regler, Anzeigen und Festplatteneinschübe des Geräts: Eingabetaste Escape-Taste LCD- Bildschirm Netzschalter Aufwärts- LAN-LED taste Abwärts- WAN-LED taste Festplatte Festplattena nanzeige 5 nzeige 1 Festplatte Festplattena nanzeige 4 nzeige 2 Festplattena...

  • Seite 13: Rückseite

    ↵ Eingabetaste • Drücken, um die auf dem LCD-Bildschirm eingegebenen Informationen zu bestätigen Escape-Taste ESC • Drücken, um das aktuelle LCD-Menü zu beenden Rückseite Die Rückseite des N0503 ist mit mehreren Anschlüssen ausgestattet. Systemlüfter LAN- Anschluss WAN- Anschluss Reset-Taste Netzanschluss...
  • Seite 14 Netzanschluss • Hier schließen Sie die mitgelieferten Netzkabel an Reset-Taste • Zum Zurücksetzen des N0503 • Halten Sie die Reset-Taste auf der Rückseite sofort 5 Sekunden lang gedrückt. Dadurch werden Ihre Netzwerkeinstellung und das Kennwort zurückgesetzt und die Jumbo Frame-Unterstützung...

  • Seite 15: Kapitel 2: Hardwareinstallation

    Kapitel 2: Hardwareinstallation Übersicht Ihr N0503 ist für eine einfache Installation ausgelegt. Das folgende Kapitel dient als Starthilfe für eine schnelle Einrichtung und Inbetriebnahme des N0503. Lesen Sie es gründlich durch, um Ihr Gerät nicht während der Installation zu beschädigen.

  • Seite 16: Kabelverbindungen

    Rückseite des N0503. 2. Verbinden Sie die beigefügte Netzleitung mit dem Netzanschluss auf der Rückseite. Verbinden Sie das andere Ende des Netzkabels mit einer Steckdose mit Überspannungsschutz. 3. Öffnen Sie die vordere Klappe; drücken Sie dann zum Starten des N0503 die Ein-/Austaste.

  • Seite 17: Kapitel 3: Erstmalige Einrichtung

    LCD-Bildschirm. Anhand folgender Schritte richten Sie die Software erstmalig ein. Thecus-Einrichtungsassistent Mit dem praktischen Thecus-Einrichtungsassistenten wird die Konfiguration des N0503 zum Kinderspiel. Anhand folgender Schritte konfigurieren Sie den N0503 mit dem Einrichtungsassistenten: 1. Legen Sie die Installations-CD in Ihr CD-ROM-Laufwerk (der Host-PC muss mit dem Netzwerk verbunden sein).
  • Seite 18 6. Benennen Sie Ihren N0503 und konfigurieren Sie die Netzwerk-IP-Adresse. Ist Ihr Switch oder Router als DHCP-Server konfiguriert, wird empfohlen, den N0503 für den automatischen Bezug einer IP-Adresse zu konfigurieren. Sie können auch eine statische IP-Adresse verw enden und die DNS-Serveradresse manuell eingeben.

  • Seite 19: Betrieb Des Lcd-Bildschirms

    Thecus-Einrichtungsassistenten auf einer Host-Maschine, die unter einem dieser Betriebssysteme läuft, installieren. Betrieb des LCD-Bildschirms Auf der Vorderseite des N0503 befindet sich zur bequemen Statusanzeige und Einrichtung ein LCD-Bildschirm. Es gibt vier Tasten auf der Vorderseite, mit denen Sie die LCD-Funktionen kontrollieren können.

  • Seite 20: Usb Copy (Usb-Kopie)

    Eine detaillierte Verwendung der Web-Administrationsschnittstelle beschreibt Kapitel 4: Web-Administrationsoberfläche. Schritt 1: Netzwerkeinrichtung Auf der Web-Administrationsschnittstelle können Sie die Netzwerkeinstellungen de N0503 für Ihr Netzwerk konfigurieren. Sie können das Menü Network (Netzwe über die Menüleiste aufrufen. inzelheiten zur Konfiguration Ihrer Netzwerkeinstellungen beschreib Kapitel 4:...

  • Seite 21: Schritt 4: Erstellen Von Ordnern Und Einrichten Von Zugriffkontrolllisten (Acls)

    Schritt 4: Erstellen von Ordnern und Einrichten von Zugriffkontrolllisten (ACLs) Sobald Benutzer in Ihrem Netzwerk angesiedelt sind, können Sie damit beginne unterschiedliche Ordner auf dem N0503 zu erstellen und den Zugriff der Benutzer auf sie mit Zugriffko ntrolllisten (ACLs) für Ordner zu kontrollieren.

  • Seite 22: Kapitel 4: Systemadministration

    Kapitel 4: Systemadministration Übersicht er N0503 verfügt über eine bequem aufrufbare Web-Administrationsoberfläche. Mit ihr können Sie den N0503 überall im Netzwerk konfigurieren und überwachen. Web-Administrationsoberfläche Vergewissern Sie sich, dass Ihr Netzwerk mit dem Internet verbunden ist. So rufen ie die Web-Administrationsoberfläche des N0503 auf: 1.

  • Seite 23: Mitteilungsleiste

    Unterschiedliche Einstellungen und Informationen für das (Systemverwaltung) N0503-System. Informationen und Einstellungen für Netzwerkverbindungen Systemnetzwerk sowie unterschiedliche Dienste des N0503. Informationen und Einstellungen für im N0503 installierte Storage (Speicher) Speichergeräte. User and Group Authentication Ermöglicht die Konfiguration von Benutzern und Gruppen. (Benutzer- und...

  • Seite 24: Logout (Abmelden)

    Hier erhalten Sie Hinweise zu aktuellen Produktinf ormationen, dem Systemstatus, Servicestatus und d en Protokollen. Die Menüleiste ermöglicht Ihnen die Ansicht verschiedener Aspekte des N0503. Vo hieraus können Sie den Status des N0503 und weitere Einzelheiten abrufen. Product Information (Produktinformationen) Sobald S...

  • Seite 25: System/Service Status (System-/Dienststatus)

    (Servicestatus). Diese Bildschirme liefern die grundlegenden Informationen über den System- nd den Dienststatus. System Status (Systemstatus) Element Beschreibung CPU Loading (%) Zeigt die aktuelle CPU-Auslastung des N0503 an. (CPU-Auslastung) System Fan Speed Zeigt den aktuellen Status des Systemlüfters an. (System-Lüftergeschwindigkeit) Up time (Laufzeit) Zeigt an, wie lange das System schon in Betrieb ist.

  • Seite 26: System Management (Systemverwaltung)

    ( |<< < ) durchsuchen Sie die Pr otokollseiten. Lädt Protokolle neu. System Management (Systemverwaltung) Über das System Management (Systemverwaltung)-Menü können Sie die Systemadministrationsfunktionen Ihres N0503 durch zahlreiche Einstellungen konfigurieren. In diesem Menü können Sie Systemzeit und Systembenachrichtigungen einrichten und sogar die Firmware aktualisieren.

  • Seite 27: Time (Zeit): Systemzeit Einrichten

    (Zeit)-Bildschirm aufgerufen. Stellen Sie Date (Datum), Time (Zeit) und Time Zone (Zeitzone) wie gewünscht ein. Sie können auch bestimmen, dass die Systemzeit auf dem N0503 über einen NTP (Network Time Protocol) Server-Server synchronisiert wird. Die folgende Tabelle enthält eine detaillierte Beschreibung der einzelnen Elemente.

  • Seite 28: Firmware Upgrade (Firmware-Aktualisierung)

    Notification Configuration (Benachrichtigungskonfiguration) Element Beschreibung Beep Notification Aktiviert oder deaktiviert den Systempiepser, der bei einem (Signalton-Benachrichtigung) Problem einen Signalton ausgibt. Email Notification Aktiviert oder deaktiviert E-Mail-Benachrichtungen bei (E-Mail-Benachrichtigung) Systemproblemen. SMTP Server (SMTP-Server) Gibt den Hostnamen/die IP-Adresse des SMTP-Servers an. Gibt den Port an, zu dem ausgehende Port Benachrichtungsmails gesendet werden.

  • Seite 29: Usv-Einstellung

    Dies könnte zu katastrophalen Ergebnissen führen, so dass das System nic mehr betriebsfähig wäre. USV-Einstellung Auch unterstützt der N0503 via “USB”-Schnittstelle eine Vielzahl von USV-Geräten (Unterbrechungsfreie StromVersorgung); diese bieten zusätzlichen Datenschutz und erhö hen die Erreichbarkeit im Falle eines Netzausfalls.

  • Seite 30: Schedule Power On/Off (Zeitlich Geplantes Ein-/Ausschalten)

    Schedule Power On/O ff (Zeitlich geplantes Ein-/Ausschalten) it der Systemverwal tung des N0503 können Sie Energie und Koste n sparen, indem Sie den N05 03 so einste llen, dass er sich zu bestimmten Tageszeiten automati in- und ausschaltet.

  • Seite 31: Wake-Up On Lan (Wake On Lan) (Wol)

    as System schaltet sich um 8.00 Uhr morgens am Montag aus. Das System schaltet sich um 16.00 Uhr nachmittags am Montag aus, sofern es eingeschaltet ist. st das System um 16.00 Uhr n achm ittags am Montag bereits ausgeschaltet, b leibt as System ausgeschaltet Wake-Up On LAN (Wake On LAN) (WOL)

  • Seite 32: Utility (Dienstprogramm)

    Utility (Dienstprogramm) ˙ Administrator password (Administratorkennwort) Wählen Sie in dem Menü das Administrator P assword (Administratorkennwort)-Element; dadurch öffnet sich der Change Administrator Password (Administratorkennwort ändern)-Bildschirm. Geben Sie ein neues Kennwort in das Feld New Password (Neues Kennwort) ein und bestätigen Sie Ihr neues Kennwort im Feld Confirm Password (Kennwort bestätigen).

  • Seite 33: Factory Default (Werkseinstellungen)

    ˙ Factory default (Werkseinstellungen) Wählen Sie im Menü das Factory Default (Werkseinstellungen)-Element; daraufhin öffnet sich der Reset to Factory Default (Auf Werkseinstellungen zurücksetzen)-Bildschirm. Klicken Sie auf Apply (Übernehmen), um den N0503 auf seine Werkseinstellungen zurückzusetzen. Beim Zur ücksetzen der Werks...
  • Seite 34 ˙ File System check (Dateisystemprü fung) it der Dateisystemprüfung können Sie die Int egrität des Dateisystems Ihrer Festplatt en prüfen . Klicken Sie in d em Menü auf F ile system Check Dateisystemprüfung); ie File System Check Dateisystemprüfu ng)-A ufforderung erscheint. Um eine Dateisystemprüfung auszuführen, klicken Sie auf Apply (Übernehmen).
  • Seite 35 Während das Dateisystem geprüft wird, zeigt das System jeweils 20 Zeilen mit Informationen, bis der Vorgang abgeschlossen ist. Zum Abs chluss werden die Ergebnisse unten im Bildschirm zu sehen sein. Das System muss nach Abschluss der Dateisystemprüfung neu gestartet HINWEIS werden, damit der N0503 normal funktionieren kann.

  • Seite 36: System Network (Systemnetzwerk)

    Siehe eine Beschreibung der einzelnen Elemente in der folgenden Tabelle: WAN Configuration (WAN-Konfiguration) Element Beschreibung Host name (Hostname) Der Hostname, der den N0503 im Netzwerk identifiziert. Domain name (Domänenname) Gibt den Domänennamen des N0503 an. Zur Einrichtung eines Servernamens für den WINS Server (WINS-Server) NetBIOS-Computer.

  • Seite 37: Lan

    Sie werden Ihren N0503 nach dem Einschalten von Jumbo Frame nicht verbinden können. Schalten Sie in diesem Fall den N0503 aus. Schalten Sie den N0503 dann wieder ein und halten Sie sofort die Reset-Taste auf der Rückseite des Geräts 5 Sekunden lang gedrückt. Dadurch werden Ihre Netzwerkeinstellungen und das Kennwort zurückgesetzt und die Jumbo Frame-Unterstützung...

  • Seite 38: Dhcp-Serverkonfiguration

    IP-Start- und der IP-Endadres se befinden. Samba / CIFS Es stehen vier Optionen zur Auswahl, die dem Administrator das De-/Aktivi eren des N0503-Betriebs gemeinsam mit dem Samba-/CIFS-Protokoll ermögl ichen. Mit der geänderten Option müssen Sie zur Aktivierung das Sys tem neustarten. Samba S ervice (Samba-Service) Ermöglicht Betriebssystemen der UNIX...

  • Seite 39: Samba Recycle Bin (Samba-Papierkorb)

    Samba Recycle Bin (Samba-Papierkorb) Der N0503 unterstützt den Papierkorb via SMB-/CIFS-Protokoll. Aktivieren Sie die Funktion einfach; dadurch werden alle gelöschten Dateien/Ordner mit verstecktet Zuordnung zu jeder Freigabe in den „.recycle“-Ordner verschoben. Ü blicherweise sind u r Windows alle verborgenen Ordner/Dateien unsichtbar.

  • Seite 40: Nfs-Einrichtung

    Apply (Übernehmen) Klicken Sie zum Speichern der Änderungen auf Apply (Übernehmen). Der N0503 kann als FTP-Server fungieren, so dass Benutzer mit den von ihnen bevorzugten FPT-Programmen Dateien herunter- und hochladen können. Wählen Sie im System Network (Systemnetzwerk)-Menü die Option FTP; der FTP-Bildschirm erscheint.

  • Seite 41: Media Server (Medienserver)

    UPnP AV-Protokoll unterstützen oder die mit dem Standard Digital Living Network Alliance (DLNA) übereinstimmen. Mithilfe der integrierten Mediaserver-Funktionen des N0503 können Sie in Ihrer gesamten Wohnung Digitalmedien auf beliebigen, kompatiblen Geräten freigeben, wie z. B. Musik, Bilder und Filme.

  • Seite 42: Share Media Folders (Freigegebene Medienordner)

    (Freigegebene Medi enord ner) enthalten. Rescan (Neuscan) Klicken Sie auf Rescan (Neuscan), damit der N0503 den ausgewählten Medienordner nach neuen Inhalten durchsucht. hare Media Folders (Freigegebene Medienordner) Sobald die Medienserver-Software installiert ist, können Sie damit beginnen, Ordner hinzuzufügen, welche die Medien enthalten, die Sie freigeben möchten.

  • Seite 43: Http/ Webdisk

    4. Richten Sie den DMA ein (diese Schritte werden anders sein, wenn Sie einen anderen DMA verwenden) a. Wählen Sie auf dem Server List (Serverliste)-Bildschirm den “N0503: Media Server” (N0503: Medienserver) als Server. b. Wechseln Sie zu My Media (Meine Medien).

  • Seite 44: Upnp

    Target (Nsync-Ziel); der Nsync Setting (Nsync-Einstellungen)-Bildschirm erscheint. De-/Aktiviert den Nsync-Zielserver. Klicken Sie auf Apply (Übernehmen), um Ihre Einstellungen zu bestätigen. Sobald Nsync Target (Nsync-Ziel) aktiviert wurde, kann das andere Thecus NAS-Produkt dieses NAS-System via Fernreplikation bedienen. Bonjour Setting (Bonjour-Einstellungen) onjour ist des Handelsname der Apple Inc. für die Implementierung von Zeroconf, inem Diensterkennungsprotokoll.

  • Seite 45: Verwaltung Der Speichergeräte

    Verwaltung der Speichergeräte Das Storage (Speicher)-Menü zeigt den Status der im N0503 installierten Speichergeräte an und beinhaltet S peicherkonfigurationsoptionen, wie z. B. RAID- und Festplatteneinstellungen, Ordnerkonfiguration, Speicherplatzzuweisung und ISO-Einbindung. Disks Information (Festplatteninformationen) Wählen Sie im Storage (Speicher)-Menü die Option Dis ks (Festplatten);...

  • Seite 46: Information (Smart-Informationen)

    Disk Power Management Der Administrator kann die Festplatte so einstellen, dass sie (Festplatten-Energieverwal sich nach Ablauf einer Leerlaufzeit ausschaltet. tung) Wird Warning (Warnung) in der Spalte Status angezeigt, bedeutet dies in der HINWEIS Regel, dass sich fehler hafte Sektoren auf der Festplatte befinden. Dies wird nur als Vorsichtsmaßnahme an gezeigt und Sie sollten erwägen, die Laufwerke zu ersetzen.

  • Seite 47: Bad Block Scan (Suche Nach Defekten Blöcken)

    Option RAID; der RAID nformation (RAID-In formationen)-Bildschirm erscheint. ieser Bildschirm li stet die RAID-Datenträger auf, die derzeit auf dem N0503 vorhanden sind. Auf die sem Bildschirm werden Sie über den Status Ihrer über die für die Daten abgestellten Kapazitäten und iSCSI AID-Datenträge r sowie informiert.

  • Seite 48: Ein Raid Erstellen

    RAID Information (RAID-Informationen) Element Beschreibung Der RAID-Datenträger, der zur Zeit als Master RAID (Haupt-RAID) Haupt-RAID-Datenträger abgestellt ist. Kennung des aktuellen RAID-Datenträgers. ID (Kennung) HINWEIS: Alle RAID-Kennungen müssen eindeutig sein. RAID Level (RAID-Level) Zeigt die aktuelle RAID-Konfiguration. Zeigt den Status des RAID-Systems an. Er kann Health Status (Gesund), Degraded (Herabgesetzt) oder Damaged (Beschädigt) sein.
  • Seite 49 In ein r mehrfachen RAID-Konfiguration muss ein RAID-D atenträger als HINWEIS Mast -RAID-Datenträger abgestellt werden. Der Haupt-RA ID-Datenträger speich ert alle installierten Module. Wechselt das Master-RAID zu ei nem anderen Stando rt (d. h., Festplatte 2 wird die Rolle des Master-RAID-Datenträgers zugew iesen, nachdem sie zuvor der Festplatte 1 zugewiesen war), dann müsse...

  • Seite 50: Raid Level (Raid-Level)

    Im Aufbau eines RAID-Laufwe rks kann je nach Größe der Festplatten und HINWEIS RAID-Modus viel Zeit in Anspruch nehmen. Üblicherweise kann während des Aufbauverfahrens ei nes RAID-Laufwerks im „RAID Building“(RAID-A ufbau)-Status auf das Datenlaufwerk zugegriffen werden. Während der RAID-Erste llung werden alle Daten im aktuellen WARNUNG RAID-Datenträger zerstört .

  • Seite 51: Edit Raid (Raid Bearbeiten)

    Festplatten. RAID 5 kann eine ausgefallene Festplatte unbeschadet überstehen. RAID 6 Es müssen zwei unabhängige Paritätsberechnungen verwendet werden, um einen Schutz gegen einen doppelten Festplattenausfall zu gewähren. Zwei unterschiedliche Algorithmen werden eingesetzt, um diesen Zweck zu erfüllen. RAID 6 benötigt mindestens 4 Festplatten. RAID 6 kann zwei ausgefallene Festplatten unbeschadet überstehen.

  • Seite 52: Raid Entfernen

    RAID entfernen Klicken Sie hier, um den RAID-Datenträger zu entfernen. Alle auf dem ausgewählten RAID-Laufwerk erstellten Nutzerdaten und iSCSI werden gelöscht. Anhand folgender Schritte entfernen Sie ein RAID-Laufwerk: 1. Wählen Sie auf dem RAID List (RAID-Liste)-Bildschirm das gewünschte RAID-Laufwerk durch Anklicken des Radiobuttons; öffnen Sie dann durch Anklicken von RAID Information (RAID-Informationen) den RAID Configuration (RAID-Konfiguration)-Bildschirm.

  • Seite 53: Ein Raid Erweitern

    Bei der RAID-Entfernun g werden alle Daten auf dem aktuellen RAID-Datenträger zerstört . Die Daten können nicht wiederhergestellt werden. Ein RAID erweitern Anhand folgender Schritte erweitern Sie einen RAID 1-, RAID 5-, RAID 6- oder RAID 10-Datenträger: 1. Ersetzen Sie eine der Festplatten im RAID-Datenträger und warten Sie ihre automatische Rekonstruktion ab.

  • Seite 54: Ein Raid Migrieren

    Ein RAID migrieren Nachdem ein RAID-Datenträger erstellt ist, möchten Sie ihn eventuell zu anderen physischen Laufwerken verschieben oder gar den RAID-Verbund ändern. Anhand folgender Schritte migrieren Sie ein RAID 0-, RAID 1-, RAID 5 oder RAID 6-Laufwerk: 1. Klicken Sie im Bildschirm RAID Configuration (RAID-Konfiguration) auf Migrate RAI D (RAID migrieren).
  • Seite 55 Es kann mehrere Stunden dauern, bis ein RAID-Datenträger komplett HINWEIS migriert ist. Bei der RAID-Levelmigrationsfunktion stehen zwei verschiedene Arten nur mit den nachstehend aufgelisteten Beschränkungen zur Verfügung - „On line“ (Online) und „O ff line“ (Offline). 1. Sie dürfen das System während der RAID-Level-Migration nicht neustarten oder abschalten.

  • Seite 56: Space Allocation (Speicherplatzzuweisung)

    Volume Allocation List (Datenträger-Zuweisungsliste) ein. In der Volume Allocation List (Datenträger-Zuweisungsliste) sehen Sie den Speiche rplatz, der für die iSCSI-Datenträger auf dem aktu ellen RAID-Datenträger zugewiesen ist. Der N0503 unterstützt bis zu fünf iSCSI-Laufwerke. Volume Allocation List (Datenträg er-Zuw eisungsliste) Element Beschreib...

  • Seite 57: Zuweisen Von Speicherplatz Für Den Iscsi-Datenträger

    Zuweisen von Speicherplatz für de n iSCSI- Datenträger Anhand folgender Schritte weisen Sie Speicherplatz für eine n iSCSI-Datenträger auf dem aktuellen RAID-Datenträger zu: 1. Klicken Sie in der Volume Allocation List (Datenträger-Zuweisungsliste) auf iSCS I Target (iSCSI-Ziel). Es blendet sich der Bildschirm Create iSCSI Volume (iSCSI-Datenträg erstelln) ein.

  • Seite 58: Iscsi-Laufwerk Modifizieren

    Year (Jahr) Wählen Sie das aktuelle Jahr im Listenfeld aus. Authentication Sie haben die Wahl zwischen CHAP Authentication (Authentifizierung) (CHAP-Authentifizierung) oder None (Nichts). Month (Monat) Wählen Sie den aktuellen Monat im Listenfeld aus. Username (Benutzername) Geben Sie einen Benutzernamen ein. Password (Kennwort) Geben Sie ein Kennwort ein.

  • Seite 59: Laufwerk Löschen

    2. Ändern Sie Ihre Einstellungen. Klicken Sie zum Speichern der Änderungen auf Laufwerk löschen Anhand folgender Schritte löschen Sie das Laufwerk auf dem aktuellen RAID-Datenträger: 1. Klicken Sie in der Volume Allocation List (Datenträger-Zuweisungsliste) auf Delete (Löschen). Der Space Allocation (Speicherplatzzuweisung)-Bildschirm erscheint...

  • Seite 60: Erweiterte Option

    Zur Aktivierung dieser Option kann der Initiator mit aktivierter „Data digets“ (Datenübersicht) und „Header digest“ (Header-Übersicht) eine Verbindung aufbauen. Share folder (Freigabeordner) Im Storage (Speicher)-Menü wählen Sie Share Folder (Freigabeordner); daraufhin erscheint der Folder (Ordner)-Bildschirm. Aus diesem Bildschirm können Sie Ordner auf dem N0503-Datenträger erstellen und konfigurieren.

  • Seite 61: Hinzufügen Von Ordnern

    Hinzufügen von Ordnern Klicken Sie auf dem Folder (Ordner)-Bildschirm auf die Add (Hinzufügen)-Schaltfläche; daraufhin erscheint der Add Folder (Ordner hinzufügen)-Bildschirm. In diesem Bildschirm können Sie einen Ordner hinzufügen. Klicken Sie nach Eingab e der Informati onen auf Apply (Übernehmen), um einen neuen Ordner zu erstellen.

  • Seite 62: Ordner Modifizieren

    Add Folder (Ordner hinzufügen) Element Beschreibung RAID ID RAID-Datenträger, auf dem sich der neue Ordner befinden wird. (RAID-Kennung) Folder name Geben Sie den Namen des Ordners ein. (Ordnername) Description Ermöglicht eine Beschreibung des Ordners. (Beschreibung) Browseable Ermöglicht oder verwehrt Benutzern, Ordnerinhalte zu (Durchsuchbar) durchsuchen.

  • Seite 63: Ordner Entfernen

    RAID ID RAID-Datenträger, auf dem sich der neue Ordner befinden wird. (RAID-Kennung) Folder name Geben Sie den Namen des Ordners ein. (Ordnername) Description Ermöglicht eine Beschreibung des Ordners. (Beschreibung) Browseable Ermöglicht oder verwehrt Benutzern, Ordnerinhalte zu (Durchsuchbar) durchsuchen. Diese Einstellung trifft nur für den Zugriff über SMB/CIFS und Webdisk zu.
  • Seite 64 NFS Share (NFS-Freigabe) Element Beschreibung Hostname Geben Sie den Namen oder die IP-Adresse des Hosts ein. Privilege (Privileg) Der Host hat entweder einen Nur-Lesen- (Read Only) oder einen Beschreibbaren- (Writeable) Zugriff auf den Ordner. Guest System Support Es gibt zwei Auswahlmöglichkeiten: (Gastsystem-Unterstützung) •...

  • Seite 65: Schnappschuss

    Schnapp schuss Der N0503 bietet eine Versionskontrolle mit 16 Schnappschüssen. Damit Sie die Schnappschussfunktion nutzen können, muss die Dateisystemerstellung des RAID-Laufwerks auf “ZFS” eingestellt werden. Schnappschuss (Schnappschusskonfiguration) Falls der hinzugefügte Ordner einem RAID-Laufwerk mit “ZFS”-Dateisystem zugeordnet wird, kann der Ordnerverwaltungsbildschirm mit „Schnappschuss“-Schaltfläche konfiguriert werden.

  • Seite 66: Ordner- Und Subordner-Access Control List (Acl)

    Klicken Sie nach Anpassen des gewünschten Zeitplans auf Apply (Übernehmen). Die aufgenommenen Schnappschüsse sind nur über CIFS/SMB zugänglich, indem \\NAS IP address\snapshot (IP-Adresse/Schnappschuss) eingeben; beim normalen Zugang sind sie unsichtbar. Zudem ist die aufgenommene Schnappschussversion schreingeschützt und ka nn bei CIFS-/SMB-Zugang nicht gelöscht werden;...
  • Seite 67 1. Im Bildschirm ACL sind alle Netzwerkgruppen und Benutzer in der linken Spalte aufgelistet. Wählen Sie aus dieser Liste eine Gruppe oder einen Benutzer aus. 2. Sind Gruppen oder Benutzer ausgewählt, klicken Sie auf eine der drei Schaltflächen für Zugriffsstufen oberhalb der Spalten. Die Gruppe oder der Benutzer erscheint dann in der betreffenden Spalte und verfügt über die betreffende Zugriffsstufe für den Ordner.

  • Seite 68: Stackable Nas (Stapelbares Nas)

    Suche einzuengen, geben Sie in der bereitge stellten Leerzeile einen Suchbegriff ein. Stackable NAS (Stapelbares NAS) Die Kapazität des N0503 kann mit der stapelbaren Funktion noch mehr erweitert werden. Mit dieser Funktion können Benutzer die Kapazität ihrer Netzwerkspeichersysteme mit bis zu 5 anderen Stack-Zieldatenträgern erweitern, die sich in unterschiedlichen Systemen befinden.
  • Seite 69 Geben Sie dann die Target-IP-Adresse des stapelbaren Gerätes ein und klicken auf die Discovery (Entdecken)-Schaltfläche. Das System listet die verfügbaren Target-Laufwerke der eingegebenen IP-Adresse auf. Sobald die IP mit dem Laufwerk eingerichtet wurde, müssen Sie zur Validierung der Zugangsrechte einen gültigen Benutzernamen und ein Kennwort eingeben. Falls zum Zugreifen auf das Target-Laufwerk kein Benutzername und Kennwort erforderlich ist, lassen Sie die Felder leer.
  • Seite 70 Bei der obigen Abbildung lautet der Export share name (Exportfreigabe ame) “pmmeeting”. Die nachstehenden Abbildungen zeigen das Vorher-/Nachherergebnis der via Microsoft Network Access abgeschlossenen Einstellungen. Kein Stack-Ziel Stack-Ziel mit Exportfreigabenamen “pmmeeting” Die Browseable (Durchsuchbar)-Einst lung entspricht der Einstellung des Systemfreigabeordners. Es kennzeichnet, ob dieser Ordner üb er WebDisk sichtbar ist oder nicht.
  • Seite 71 Die Public (Öffentlich)-Einstellung wird ebenso eingestellt wie die Einstellung des Systemfreigabeordners gemeinsam mit ACL-Zulassungseinrich tung. Falls Public (Öffentlich) auf Yes (Ja) eingestellt ist, können alle Benutzer darauf zugreifen die ACL-Schaltf läche ist grau unterlegt. Falls Public (Öffentlich) auf No (Nein) eingestellt ist, ist die ACL-Schaltfläche im ack Target List (Stack-Zielliste)-Fenster verfügbar.
  • Seite 72 Informationen und auch verschiedene Optionen, die Sie auswählen können. Wenn ein angefügtes Stack-Zielgerät von einem anderen N5200PRO/1U4500/N5500/N0503/N7700/N8800 als Stack-Ziellaufwerk genutzt wird, wird das Format (Formatieren)-Element angezeigt und das System erkennt es direkt und zeigt die Kapazität an. Andernfalls steht die Format (Formatieren)-Option zur Verfügung;...

  • Seite 73: Iso Mount (Iso-Einbindung)

    Klicken Sie zum Versuch eines neuen Verbindungsaufbaus mit dem Stack-Ziels auf Reconnect (Erneut verbinden). ISO Mount (ISO-Einbindung) Die ISO Mount (ISO-Einbildung)-Funktion ist ein hilfreiches Werkzeug der Thecus-Produkte. Damit können Anwender eine ISO-Datei einbinden und den Exportnamen zur Anzeige aller Einzelheiten der eingebundenen Datei nutzen.
  • Seite 74 Die ISO Mount (ISO-Einbindung)-Funktion befindet sich im Hauptmenü unter „Storage“ (Speicher). Die nachstehende Abbildung dient der Veranscha ulichung. Wählen Sie die ISO Mount (ISO-Einbindung)-Funktion; der nachfolgende Bildschirminhalt wird angezeigt. A. Add a ISO file (Eine ISO-Datei hinzufügen) Wählen Sie eine ISO-Datei aus der Aufklappfreigabeliste (siehe Abbildung oben). Nach der Auswahl zeigt das System die Mount (Einbindung)-Tabelle zur weiteren Einrichtung an.
  • Seite 75 Zur Einbindung einer neuen ISO-Datei wählen Sie eine der aufgelisteten ISO-Dateien aus und geben im „Mount as:”(Eingebunden als)- Feld den gewünschten Einbindungsnamen ein. Klicken Sie zum Abschließen der ISO-Dateieinbindung auf „ADD” (Hinzufügen). Alternativ: Ohne Eingabe eines „Mount as”(Einbinden als)-ISO-Dateiexportnamens vergibt das System automatisch einen Exportnamen entsprechend des ISO-Dateinamens.

  • Seite 76: User And Group Authentication (Benutzer- Und Gruppenauthentifizierung)

    Ordner „Thecus 01”. User and Group Authentication (Benutzer- und Gruppenauthentifizierung) Im N0503 ist eine Benutzerdatenbank integriert, die es Administratoren ermöglicht, Benutzerzugriffe mit unterschiedlichen Gruppenrichtlinien zu verwalten. Über das User and Group Authentication (Benutzer- und Gruppenauthentifizierung)-Menü können Sie Benutzer erstellen, bearbeiten und löschen sowie von Ihnen festgelegten Gruppen zuweisen.
  • Seite 77 Funktion ADS/NT Support (ADS/NT-Unterstützung) aktivieren, woraufhin sich der N0503 mit dem ADS/NT-Server verbindet und alle Informationen über Domänenbenutzer und -gruppen automatisch bezieht. Wählen Sie im Menü Accounts (Konten) die Option Authentication (Authentifizierung), wird der Bildschirm ADS/NT Support (ADS/NT-Unterstützung) angezeigt. Sie können diese Elemente ändern und Ihre Einstellungen durch Anklicken von Apply...

  • Seite 78: Local User Configuration (Lokale Benutzer-Konfiguration)

    ADS-Servernamen richtig lösen können. • Die Zei tzoneneinstellung zwischen N0503 und ADS sollte identisch sein. • Der Unterschied in der Systemzeit zwischen N0503 und ADS sollte nicht wenige r als fünf Minuten betragen. • Das Feld Administrator Password (Administrator-Kennwort) ist für das Kennw ort des ADS (Active Directory Server) bestimmt, nicht für den...

  • Seite 79: Benutzer Hinzufügen

    Local User Configuration (Lokale Benutzer-Konfiguration) Element Beschreibung Add (Hinzufügen) Klicken Sie auf Add (Hinzufügen), um einen Benutzer der Liste der lokalen Benutzer hinzuzufügen. Edit (Bearbeiten) Klicken Sie zum Modifizieren eines lokalen Benutzers auf die Edit (Bearbeiten)-Schaltfläche. Remove (Entfernen) Klicken Sie zum Löschen ei nes ausgewählten Benutzers aus den System auf Remove (Ent...

  • Seite 80: Benutzer Bearbeiten

    HINWEIS Alle Benutzer werden automatisch der ‘Benutzergruppe zugewiesen. Benutzer bearbeiten 1. Wählen Sie einen vorhandenen Benutzer im Bildschirm Local User Configuration (Lokalbenutzer-Konfiguration) aus. 2. Klicken Sie auf Edit (Bearbeiten); daraufhin erscheint der Local User Setting (Lokaler Benutzer-Einstellung)-Bildschirm. 3. Hier können Sie ein neues Kennwort eingeben und es zur Bestätigung nochmals eingeben, oder beteiligen Sie mit den Schaltflächen <<...

  • Seite 81: Benutzer Entfernen

    Benutzer entfernen 1. Wählen Sie einen vorhandenen Benutzer im Bildschirm Local User Configuration (Lokalbenutzer-Konfiguration) aus. 2. Klicken Sie auf Remove (Entfernen); der Benutzer wird aus dem System gelöscht. Local Groups Configuration (Lokale Gruppen-Konfiguration) Wählen Sie aus dem A ccounts (Konten)-Menü die Option Group (Gruppe); araufhin erscheint der Local Group Configuration (Lokale Gruppen-Konfiguration)-Bildschirm.

  • Seite 82: Gruppe Hinzufügen

    Gruppe hinzufügen 1. Klicken Sie auf dem Local Group Configuration (Lokale Gruppen-Konfiguration)-Bildschirm auf die Add (Hinzufügen)-Schaltfläche. . Der Bildschirm Local Group Setting (Lokale Gruppe-Einstellungen) erscheint. 3. Geben Sie einen Group Name (Gruppenname) ein. 4. Geben Sie eine Group ID (Gruppenkennung) ein. Wird dieses Feld freigelassen, weist das System automatisch eine Nummer zu.

  • Seite 83: Gruppen Entfernen

    Batch Create Users and Groups (Benutzer und Gruppen im Stapel erstellen) Der N0503 kann Benutzer und Gruppen auch im Stapelmodus hinzufügen. Auf diese Weise können Sie bequem zahlreiche Benutzer und Gruppen automatisch hinzufügen, indem S ie eine einfache, komma-getrennte Nur-Textdatei (*.txt) portieren.

  • Seite 84: Anwendungsserver (Application Server)

    Der N0503 unterstützt Druckerserver und iTunes-Server. Mit dem integrierten Druckerserver können Sie einen einzigen USB-Drucker für alle Benutzer im Netzwerk freigeben. Der N0503 bietet auf dem Gerät eine Aktivierung des iTunes-Servers. Sie können Musikdateien direkt auf dem Gerät mit Ihrer iTunes-Client-S oftware wiedergeben.

  • Seite 85: Windows Xp Sp2

    Sie dieses Problem, indem Sie durch Klicken auf Remove All Documents (Alle Dokumente entfernen) den Inhalt der Drucker-Warteschlange löschen. Sie können den N0503 so konfigurieren, dass er als Druckerserver fungiert. Auf diese Weise können alle mit dem Netzwerk verbundenen PCs denselben Drucker nutzen.

  • Seite 86: Windows Vista

    indows Vista nhand folgend er Schritte richten Sie den Druckerserver unter Windows Vista ein: 1. Öffnen Sie P rinter Folder (Druckerordner) im Control Panel ystemsteuerung). 2. Klicken Sie mit der rechten Maustaste auf eine beliebige Stelle im Printers (Drucker)-Ordner, wählen Sie dann Add Printer (Drucker hinzufügen 3.
  • Seite 87 4. Wählen Sie The printer that I want isn’t listed (Der gesuchte Drucker ist nicht aufgeführt). Sie können gleich auf The printer that I want isn’t listed (Der gesuchte Drucker ist nicht aufgeführt) klicken, um zur nächsten Seite zu gehen, ohne abzuwarten, bis Searching for available printers (Vorhandene Drucker suchen) beendet ist.
  • Seite 88 Ist Ihr Druckermodell nicht aufgelistet, bitten Sie Ihren Druckerhersteller um Hilfe. 7. Windows versucht, sich mit dem Drucker zu verbinden. 8. Sie können diesen Drucker auch als Standarddrucker festlegen, indem Sie das Kästchen Set as the default printer (Als tandarddrucker festlegen) anwählen.

  • Seite 89: Itunes®-Server

    Geben Sie eine Tag-Verschlüsselung für MP3-Dateien ein, die auf Tag-Verschlüsselung) dem N0503 gespeichert sind. Alle ID3-Tags werden in einem UTF-8-Format versendet. Sobald der iTunes-Dienst aktiviert ist, stellt der N0503 die gesamte Musik, die sich im Ordner Music (Musik) befindet, iTunes-ausgerüsteten Computern im Netzwerk zur Verfügung. Module Management (Modulverwaltung) Modulinstallation Wählen Sie aus dem Module Management (Modulverwaltung)

  • Seite 90: Benutzermodul

    N0503 (Nsync-Ziel) oder einem FTP-Server erstellen, sofern Sie das passende Zugriffsrecht für das betreffende Ziel besitzen. Bei Verwendung von Nsync zwischen zwei N0503-Geräten haben Sie die Option, Dateien auf sichere Weise zwischen den beiden N0503-Geräten zu übertragen. Gehen Sie die Dateien auf Ihrem N0503 aus irgendeinem Grund verloren, können Sie sie vom Ziel-N0503 wiederherstellen.
  • Seite 91 Task name Der Name Ihrer Nsync-Aufgabe. (Aufgabenname) Target Server en Sie fest, ob es sich bei dem Zielgerät um ein Manufacturer ecus-Produkt (z. B. N0503) oder einen FTP-Server handelt. (Hersteller des Zielservers) Nsync Mode nchronize (Synchronisieren)-Modus oder Incrementa (Nsync-Modus) tufenweise)-Modus.

  • Seite 92: Einrichten Eines Nsync-Ziels Auf Einem Nsync-Gerät

    Einrichten einer Nsync-Ziel auf einem anderen Gerät Wählen Sie “Other Device” (Anderes Gerät) bei Einrichtung Ihrer Nsync-Aufgabe, wird der N0503 den Freigabeordner mit dem FTP-Protokoll sichern. Stellen Sie auf dem externen Speichergerät sicher, dass es dort einen Ordner namens “nsync” gibt...

  • Seite 93: Thecus Backup Utility (Thecus-Datensicherungsprogramm)

    Symbol Log (Protokoll) für die betreffende Aufgabe. Die Thecus Backup Utility (Thecus-Datensicherungsprogramm) unterstützt HINWEIS auch MAC OS X. Sie brauchen nur Thecus Backup Ut ility.dmg auf Ihre MAC OS X-Maschine zu kopieren und die Datei doppelt anzuklicken, um s auszuführen.

  • Seite 94: Datensicherungsprogramme Von Apple Os X

    Name der Sicherung)-Seite einen Standort für die herung Datensic 5. Finden und wähl en Sie das Laufwer k, das Ihren N0503 als Datensiche rungs ziel angibt, und klicken Sie auf Next (Weiter). uf N 6. Klicken Sie a...

  • Seite 95: Kapitel 5: Verwenden Des N0503

    Kapitel 5: Verwenden des N0503 Übersicht obald der N0503 eingerichtet und in Betrieb gesetzt ist, können Benutzer im Netzwerk die unterschiedlichsten Arten von Digitalmusik, Fotos oder Dateien verwalten oder einfach nur ihre Webbrowser benutzen. Zur Verwaltung Ihrer ersönlichen Dateien oder den Zugriff auf die öffentlichen Dateien auf dem N0503 müssen Sie lediglich die IP-Adresse in Ihren Webbrowser eingeben (die...
  • Seite 96 6. Um einen neuen Ordner innerhalb des aktuellen Ordners zu erstellen, klicken Sie auf New folder (Neuer Ordner). Geben Sie bei Einblendung des betreffenden Bildschirms einen Namen für de n Ordner ein. Klicken Sie auf OK, um den Ordner zu erstellen. 7.

  • Seite 97: Fotoserver

    Mithilfe des Photo Server (Fotoser ver) können An wender Fotos betrachten und freigeben und sogar ihre eigenen Albumsrechte auf den N0503 erstellen. Sie sehen Ihre eigene Fot ogale rie und alle öffentlichen Fotoalben im Netzwerk. Zur Verwaltung von Bildda teien mü...

  • Seite 98: Publishing-Assistent Von Windows Xp

    Publishing-Assistent von Windows XP Es gibt viele Methoden für einen lokalen Benutzer, Bilder in ihre Fotoalben heraufzuladen. Benutzer von Windows XP können Bilder mit dem Publishing-Assistent von Windows XP hochladen. 1. Klicken Sie im unteren rechten Bereich auf das XP Publishing Wizard (Publishing-Assistent von Windows XP)-Symbol.
  • Seite 99 4. Sobald díe Registrierungsdatei installiert ist, durchsuchen Sie mit dem Windows-Dateimanager den Ordner, der die zu veröffentlichenden Bilder enthält. Im linken Fenster sehen Sie das Symbol “Publish this folder the Web” (Ordner im Web veröffentlichen). 5. Klicken Sie dieses Symbol an und der Web Publishing Wizard (Webpublishing-Assistent) startet.
  • Seite 100 7. Der PC beginnt, sich mit dem Foto-Webserver zu verbinden. 8. Wählen Sie zum Veröffentlichen Ihrer Bilder auf dem N0503 N0503 Photo Gallery Wizard (N0503 Fotogalerie-Assistent). 9. Melden Sie sich mit Ihrem lokalen Benutzernamen und das Kennwort beim N0503 an.
  • Seite 101 11. Wählen Sie das Album aus, zu dem Sie Ihre Bilder hochladen möchten. 12. Bestätigen Sie das Zielalbum. 13. Windows zeigt den Upload-Verlauf Ihrer Bilder an. 14. Ist der Upload beendet, fragt Sie der Assistent, ob Sie die Website aufsuchen möchten.
  • Seite 102 15. Klicken Sie auf das Symbol des Benutzers, um das betreffende Album des Benutzers aufzurufen. 16. Sie sehen die Albumliste des Benutzers. Klicken Sie auf Album. 17. Fertig! Sie sehen jetzt die Bilder in dem gerade ausgewählten Album.

  • Seite 103: Verwalten Von Alben Und Fotos

    Löscht ausgewählte Alben oder Fotos. HINWEIS • Nur angemeldete Benutzer können diese Symbole sehen. • Um Systemfehler zu vermeiden, belegt der N0503 Fotodateien mit folgenden Einschränkungen: • Jeder Datei-Upload ist auf eine Größe von 8 MB beschränkt. Dateien mit mehr als 8 MB werden NICHT hochgeladen und es wird keine Fehlermeldung angezeigt.

  • Seite 104: Erstellen Von Alben

    Mod fy (Modifizieren) oben rechts auf entsprechende Weise bearbeiten. EXIF-Informationen Während d er Bildbetrach tung kann der N0503 auch die EXIF-Informationen für jedes einzelne Foto anzeigen. Klicken Sie einfach auf EXIF, um dieEXIF-Informationen anzuzeigen. Um diese Informationen auszublenden, klicken Sie erneut auf EXIF.

  • Seite 105: Diashows

    Ecke oben rechts. Abbilden eines Client-PCs auf dem N0503 Sie können Freigabeordner auf dem N0503 abbilden und so auf sie zugreifen, als wären Sie Laufwerke auf Ih rem Computer. Anhand folgender Schritte verbinden Sie freigegebene Netzwerk...

  • Seite 106: Abbilden Des N0503 Als Ein Iscsi-Laufwerk

    Klicken Sie auf Connect (Verbinden). 3. Wenn MAC OS X versucht, sich mit dem N0503 zu verbinden, fragt er nach einem Benutzername und ein Kennwort mit Zugriffsrechten für den Ordner. 4. Hat sich MAC OS X erfolgreich mit dem N0503 verbunden, erscheint ein das den Ordner repräsentierendes Symbol auf dem MAC OS X-Desktop.
  • Seite 107 3. Sie installieren jetzt den iSCSI-Initiator mit dem Einrichtungsassistente Klicken Sie auf N ext (Weiter), um fortzufahren. 4. Belassen Sie es bei den Standardoptionen und klicken Sie auf Next (Weiter). 5. Lesen Sie den Lizenzvertrag. Um mit der Installation fortzufahren, klicke Sie auf I Agree (Ich stimme zu) und dann auf Next (Weiter).
  • Seite 108 8. Wählen Sie die Registerkarte Discovery (Erkennung). Unter Target Portals (Vorgabeportale) klicken Sie auf Add (Hinzufügen). 9. Geben Sie die IP-Adresse des N0503 ein. Klicken Sie auf OK. 10. Wählen Sie im Fenster iSCSI Initiator Properties (Eigenschaften des iSCSI-Initiators) die Registerkarte Targets (Ziele). Klicken Sie bei markierter iSCSI-Vorgabe auf Log On (Anmelden).
  • Seite 109 11. Haben Sie CHAP nicht aktiviert, klicken Sie auf OK, um fortzufahren. Haben Sie CHAP aktiviert, klicken Sie auf Advanced (Erweitert). In Advanced Settings (Erweiterte Einstellungen) wählen Sie das Kontrollkästchen CHAP login information (CHAP-Anmeldeinformationen) an und geben Sie Ihren Benutzernamen und das Kennwort ein.

  • Seite 110: Windows Vista

    Sie die neue Festplatte, wonach Sie das iSCSI-Ziel als lokales Laufwerk verwenden können. Windows Vista Da Windows Vista den Microsoft iSCSI-Initiator vorinstalliert, brauchen Sie diese Software nicht zu installieren. Starten Sie stattdessen den iSCSI-Initiator und durchlaufen Sie die Schritte 8-14, um den N0503 als ein iSCSI-Laufwerk abzubilden.

  • Seite 111: Kapitel 6: Tipps Und Tricks

    Der N0503 unterstützt auch eSATA-Festplatten mittels seines eSATA-Anschlusses. Bevor Sie ein eSATA- oder USB-Laufwerk an den N0503 anbringen, müssen Sie es erst auf einem Desktop-Computer oder Laptop partitionieren und formatieren. Das angebrachte Gerät finden Sie dann unter \\192.168.1.100\usbhdd\sdf1, wobei 192.168.1.100 für die IP-Adresse des...

  • Seite 112: Teil I - Einrichten Eines Dyndns-Kontos

    2. Klicken Sie auf den Link Sign Up Now (Jetzt anmelden). 3. Wählen Sie die Kontrollkästchen an, wählen S ie einen Benutzernamen (d. h.: N0503), geben Sie Ihre E-Mail-Adresse ein (d. h.: xxx@Beispiel.com), wählen Sie Enable Wildcard (Platzhalter aktivieren) an und erstellen Sie ein Kennwort (d.h.: xxxx).

  • Seite 113: Ersetzen Von Beschädigten Festplatten

    Schieben Sie den 2,5 Zoll-Festplattenkäfig wieder in das Gerät, bis einrastet 4. Bringen Sie die vordere Abdeckung des N0503 wieder an. Automatische RAID-Rekonstruktion Bei Ver wendung von RAID 1, 5, 6 oder 10 auf dem N0503 können Sie die Funktion für a utomatische Rekonstruktion verwenden, nn ein Fehler festgeste llt wird.

  • Seite 114: Kapitel 7: Fehlerbehebung

    Zugriff auf das System, können Sie die IP-Adresse d adurch herausfinden, indem Sie direkt auf den LCD-Bildschirm des N0503 schauen oder die IP-Adresse Ihres N0503 mit dem Einrichtungsassistenten einlesen. 1. Starten S ie den Einrichtungsassistenten und er erkennt automatisch alle Thecus IP-Speichergeräte in Ihrem Netzwerk.

  • Seite 115: Probleme Mit Den Einstellungen Von Zeit Und Datum

    (Zeitzone) ein. 5. Klicken Sie auf Apply (Übernehmen). Kann der N0503 zudem auf das Internet zugreifen und Sie möchten den NTP-Server clock.isc.org per Standard beibehalten, vergewissern Sie sich, dass der DNS-Server rich tig eingegeben ist, damit der NTP-Servername richtig ermittelt werden kann.

  • Seite 116: Kapitel 8: Aktualisierungen (Fw 3.00.03 Auf 3.00.04)

    Kapitel 8: Aktualisierungen (FW 3.00.03 auf 3.00.04) Neuerungen In die neue Firmware-Version 3.00.04 wurden zusätzliche Funktionen implementiert. RAID-Erweiterung bei iSCSI-Ziellaufwerk uerst eimal kann das iSCSI-Laufwerk seine Kapazität nun über ungenutzten Speicherplatz erweitern. Wählen Sie einfach aus der Laufwerksliste das iSC I-Laufwerk, das Sie erweitern möchten; klicken Sie dann auf die Expand (Erweitern)-Schaltfläche: araufhin erscheint das nachstehend angezeigte Dialogfenster.

  • Seite 117: Raid-Laufwerksverschlüsselung

    RAID-Laufwerksverschlüsselung Mit der Firmware-Version 3.00.04 können Sie Ihre Daten durch die Verwendung RAID-Laufwerksverschlüsselung schützen und die Gefahr unerwünschten Datenzugriffs verhi ndern. Zur Nutzung dieser Funktion müssen Sie während der RAID-Erstellung d ie Encryption (Verschlüsselung)-Option aktivieren und ein Kennwort zur Identifikation eingeben. Zudem muss eine externe besch reibbare USB-Festplatte an einem USB-Port des Systems angeschlossen sein;...

  • Seite 118: Iscsi-Thin-Provisioning

    Bei aktivierter RAID-Laufwerksverschlüsselung reduziert sich die HINWEIS Systemleistung. Bei aktivierter RAID-Laufwerksverschlüsselung wird die RAID-Laufwerkserweiterung im Offline-Modus betrieben. RAID-Laufwerke mit aktivierter Verschlüsselung werden neben der Laufwerks-ID durch ein Schloss-Symbol gekennzeichnet. iSCSI-Thin-Provisioning Bei dieser Firmware-Veröffentlichung ist eine erweiterte iSCSI-Funktion verfügbar. Mit dieser Funktion kann die iSCSI-Kapazität noch flexibler und effizienter gen utzt werden.
  • Seite 119 Als nächstes müssen Sie die physikalische Kapazität des iSCSI-Thin-Provisioning-Laufwerks durch Verschieben der Allocation (Zuweisung)-Leiste auf die gewünschte Größe einstellen. Nachdem Sie die Größe festgelegt haben, klicken Sie zur Bestätigung auf OK. Nun sehen Sie das iSCSI-Thin-Provisioning-Laufwerk in der Liste. Beachten Sie den achstehenden Screenshot.
  • Seite 120 Nun können Sie mit der Erstellung von iSCSI-Ziellaufwerken beginnen, die Teil des neu erstellten iSCSI-Thin-Provisioning-Laufwerks werden soll en. Grundsätzlich hat das iSCSI-Ziel unter iSCSI-Thin-Provisioning exakt denselben Einrichtungsbildschirm wie die Erstellung eines herkömmlichen iSCSI-Ziellaufwerks. Der einzige Unterschied besteht in der "Virtuellen Größe" der Kapazität. Im Gegensatz zur Erstellung von Standard-iSCSI-Ziellaufwerken, bei denen die Kapazität physikalisch zugewiesen wird, kann ein unter Thin-Provisioning erstelltes iSCSI-ziellaufwerk virtuell bis zu 16000 GB (16 TB) groß...
  • Seite 121 Der Screenshot zur Erstellung eines iSCSI-Ziellaufwerks unter Thin-Provisioning; die physikalische Kapazität beträgt 333,8 GB. er Screenshot zur Einrichtung eines iSCSI-Ziellaufwerks unter Thin-Prov isioning mit 1700 GB. iSCSI-Ziella ufwerkserstellung. Die maximale virtuelle Größe beträgt 14300 GB (16000 GB – 1700 GB (Erstes iSCSI-Ziellaufwerk)).

  • Seite 122: Iscsi-Lun-Id

    Dieser Screenshot listet die unter Thin-Provisioning erstellten iSCSI-Ziellaufwerke auf. Das zweite iSCSI-Ziellaufwerk unter Thin-Provisioning wurde mit einer Kapazität von 14300 GB erstellt. Diese Meldung erscheint, wenn kein Platz mehr zur Erstellung eines neuen iSCSI-Ziels vorhanden ist. Jedes RAID-Laufwerk kann nur ein iSCSI-Laufwerk unter HINWEIS Thin-Provisioning erstellen.

  • Seite 123: Fehlerkorrekturen

    ehlerkorrekturen eine...

  • Seite 124: Kapitel 9: Aktualisierungen Auf Fw 3.00.10

    Kapitel 9: Aktualisierungen auf FW 3.00.10 Neuerungen In die neue Firmware-Version 3.00.08 wurden zusätzliche Funktionen implementiert. Aktualisierte Schnittstelle der Benutzeranmeldung Die Benutzeroberfläche der Administratoranmeldung hat ein völlig neues Design erhalten. Die vorausgegangenen Kapitel zeigen Screenshots der ursprünglichen HINWEIS Benutzerschnittstelle. Bitte beachten Sie, dass alle Änderungen rein visuell sind.

  • Seite 125: Zusätzliche Seite Zum Haftungsausschluss

    Zusätzliche Seite zum Haftungsausschluss Dieser Firmware-Veröffentlichung wurde die folgende Seite zum Haftungsausschluss hinzugefügt. Bitte klicken Sie auf das Kontrollkästchen, wenn diese Seite bei der nächsten Anmeldung nicht angezeigt werden soll.

  • Seite 126: Aktualisierte Hauptbenutzerschnittstelle

    Setzen Sie zum Aktivieren dieses Dienstes ein Häkchen im "Enable"(Aktivieren)-Kontrollkästchen. Durch Aktivierung dieses Dienstes werden die Elemente in Fettschrift über das Internet an Thecus gesendet. Neben den festgelegten Elementen, die bei der Registrierung versendet werden, tehen auch zwei weitere Elemente zur Verfügung: “HDD Info”...

  • Seite 127: Hinzugefügte Rsync-Einstellungen Unter Nsync-Ziel

    Hinzugefügte Rsync-Einstellungen unter Nsync-Ziel Die Nsync-Funktion von Thecus wurde um eine dritte Möglichkeit zur Nutzung von Rsync und damit zur Datenreplikation zwischen zwei Systemen erweitert. Damit die Zielseite Datenübertragungen seitens der Quelle erlauben kann, m üssen am Rsync-Zielserver zuerst "Enable" (Aktivieren) ausgewählt und dann ein Benutzername und ein Kennwort zur Authentifizierung zugewiesen werden.

  • Seite 128: Hinzugefügtes Zweites Gateway Für Clients Der Dhcp-Serverroute

    Hinzugefügtes zweites Gateway für Clients der DHCP-Serverroute Die Ergänzung eines zweiten Gateway wurde eingeführt, da mit Benutzer ihr NAS-Gerät von Thecus als DHCP-Server einsetzen können (als weitere Route zum Ausgleich der Bandbreite des Datenverkehrs). Wenn der IP-Freigabemodus auf unter WAN-Port auf “Enable” (Aktivieren)

  • Seite 129: Kapitel 10: Aktualisierungen Auf Fw 3.02.01

    Kapitel 10: Aktualisierungen auf FW 3.02.01 Neuerungen In die neue Firmware-Version 3.02.01 wurden zusätzliche Funktionen implementiert. Aktualisierte Schnittstelle der Benutzeranmeldung Die Benutzeroberfläche der Administratoranmeldung hat eine völlig neue Flash-Architektur erhalten. Die vorausgegangenen Kapitel zeigen Screenshots der ursprünglichen HINWEIS Benutzerschnittstelle. Bitte beachten Sie, dass alle Änderungen rein visu sind.
  • Seite 130 Der Administrator kann Lieblingsfunktionen durch Rechtsklick auf das Menübaumelement als Verknüpfung hinzufügen oder entfernen. lternativ kann der dministrator eine ieblingsfunktion durch nklicken des “Favorite Add” avorit hinzufügen)-Symbol uf dem jeweiligen unktionsbildschirm inzufügen. Beachten Sie das der nachstehenden Abbildung rot umkreiste Symbol. enn der Administrator zum Favoritenbildschirm zurückkehren möchte, muss er lediglich auf die "My Favorite"...

  • Seite 131: Hinzugefügte Modusunterstützung Bei Link Aggregation

    Hinzugefügte Modusunterstützung bei Link Aggregation Den Link Aggregation-Modi wurden weitere Optionen hinzugefügt (insgesamt sechs). Der Administrator kann den Modus auswählen, der am besten auf die Umgebung abgestimmt ist. Die Auswahl entnehmen Sie bitte der Abbildung: Fehlerkorrekturen Die Schnappschussfunktion in der Beschreibung der Zeitplaneinstellung wurde wie folgt geändert, um den Benutzer nicht zu verwirren.

  • Seite 132: Anhang A: Produktspezifikationen

    Anhang A: Produktspezifikationen ardwarespezifikationen Produktmodell N0503 Netzwerkschnittstellen Gigabit RJ-45-Anschluss Gigabit RJ-45-Anschluss Speicher Festplatteneinschübe 3 x 3,5 Zoll- oder 5 x 2,5 Zoll-SATA-Festplatte, Hot-Swapping-fähig eSATA 1 x eSATA-Anschluss für Kapazitätserweiterung E/A-Schnittstellen USB-Anschlüsse 2 x USB-Port (Typ A; Host-Modus), Systeminformationen LCD-Bedienfeld Für grundlegende Konfigurationen und Statusanzeige...
  • Seite 133 Einrichtungsprogramm Windows 2000/XP/2003 MAC OS X *AD-Unterstützung: Funktio niert als Client-Mitglied in einer Microsoft Activ Directory-Domäne, so dass der N0503 Domänenbenu tzer und Gruppeneinstellung für Authentifizierung für das System und Autorisierung für Freigabeordner erwenden kann. **Fragen zu unterstützten U SB-Donglen richte n Sie bitte an sales@thecus.com...

  • Seite 134: Anhang B: Kunden

    Kapitel 7: Fehlerbehebung in dieser B edienungsanleitung. S ie können auch sicherstellen, dass Sie mit der neuesten Firmware-Version für Ihren N0503 arbeiten. Thecus verpflichtet sich, Kunden mit kostenlosen Fi rmware-Aktualisierungen zu versorgen. Unsere Firmware letzten Da tums ist in unserem Download-C enter verfügbar:...

  • Seite 135: Anhang C: Raid-Grundlagen

    Daten mithilfe der auf den anderen Festplatten gespeich erten Daten und der Parität wiederherstellen. RAID-Level Der Thecus N0503 0 und JBOD. Sie unterstützt die Standard-RAID-Level 0, 1, 5, 6, 1 wählen einen RAID-Level, wenn Sie einen Systemdatenträger erstellen. Die Auswahlkriterien für einen RAID-Level sind: •...

  • Seite 136: Raid 5

    RAID 5 RAID 5 bietet Datensicherheit und ist optimal für Netzwerke, die gleichzeitig viele kleine E/A-Tra nsaktionen ausführen, sowie für Anwendungen, die Datensicherheit benötigen, z. B . Büroautomatisierung und Online-Kundendienst. Verwenden Sie diesen Level auch für Anwendungen mit hohen Leseaufforderungen, aber geringen Schreibaufforderungen.

  • Seite 137: Festplattennutzung

    Festplattennutzung Sind alle 3 oder 5 Festplatten gleich groß und in ein RAID-System eingebunden, listet der N0503 folgende Festplattennutzung in Prozent auf: RAID Level Used AID-Level) Percentage (Genutzter Prozentwert) RAID 0 100% RAID 1 1/n x 100 % RAID 5...

  • Seite 138: Anhang D: Active Directory-Grundlagen

    Namen entschlüsselt werden können. Vorteile von ADS Mit ADS integriert sich der N0503 in das vorhandene ADS in einer Büroumgebung. Dies bedeutet, dass der N0503 Ihre Bürobenutzer und Kennwörter auf dem ADS-Server erkennen kann. Weitere wichtige Vorteile der ADS-Unterstützung sind: 1.

  • Seite 139: Anhang E: Lizenzinformationen

    Zusätzliche Klauseln und Bedingungen für diese Lizenz sind im Abschnitt “GNU General Public License (GPL)” aufgeführt. Verfügbarkeit des Quellcodes Thecus Technology Corp. hat den gesamten Quellcode der GPL-lizenzie rten Software veröffentlicht. Weitere In formationen darüber, wo Sie den Quellcode erhalten, finden Sie auf unserer We bseite: http://www.thecus.com.

  • Seite 140: Cgic-Lizenzklauseln

    CGIC-Lizenzklauseln Grundlegende Lizenz CGIC, Copyright 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 Thomas Boutell und Boutell.Com, Inc. Es wird die Erlaubnis erteilt, CGIC in einer beliebigen Anwendung, gewerbsmäßig oder nicht gewerbsmäßig, gebührenfrei zu verwenden. JEDOCH muss dieser Copyright-Absatz auf einer "Impressum"-Seite aufgeführt sein, die in der öffentlichen Online- und Offline-Dokume ntation des Programms aufrufbar ist.
  • Seite 141 Letztendlich ist jedes freie Co mputerprogramm permanent durch Software-Patente bedroht. Wir möchten die Ge fahr vermeiden, dass neuerliche Verteiler eines freien Programms eine indivi duelle Patentausnutzung erlangen, wodurch das Programm Endeffekt proprietär gemacht wird. Um dies zu verhindern, haben wir klar gestellt, dass jegliches Patent für eine freie Verwendung oder gar nicht lizenziert werden muss.
  • Seite 142 von dieser Lizenz angezeigt wird. (Ausnahme: Wenn das Programm selber interaktiv ist, aber eine derartige Bekanntgabe normalerweise nicht ausdruckt, wird von Ihrem auf das Programm basierende Erzeunis nicht verlangt, eine Bekanntgabe auszudrucken.) Diese Vorgaben treffen auf das modifizierte Erzeugnis als Ganzes zu. Wenn identifizierbare Abschnitte des betreffenden Erzeugnisses nicht vom Programm abgeleitet sind und sinnvoller Weise als unabhängige und separate Erzeugnisse für sich selber betrachtet werden können, dann treffen diese Lizenz und ihre...
  • Seite 143 4. Sie dürfen das Programm nur in dem Maße kopieren, modifizieren, unterlizenzieren oder verteilen, wie gemäß dieser Lizenz ausdrücklich vorgesehen ist. Jeglicher Versuch, das Programm auf eine andere Weise zu kopieren, modifizieren, unterlizenzieren oder zu verteilen, ist ungültig und Sie verlieren automatisch Ihre Rechte gemäß...
  • Seite 144 Derartige neue Versionen werden dem Geiste der vorliegenden Version ähnlich sein, könnten sich aber im Detail unterscheiden, um neue Probleme oder Belange anzusprechen. Jede Version wird mit einer charakteristischen Versionsnummer versehen. Wird im Programm eine Versionsnummer von dieser Lizenz angegeben, die sich auf sie und "eine spätere Version"...
