Rückblende
Element
1. WAN/LAN1-Port
2. LAN2-Port
3. Serieller Port
4. eSATA-Port
5. USB-Port
6. Systemlüfter
7. Netzanschluss

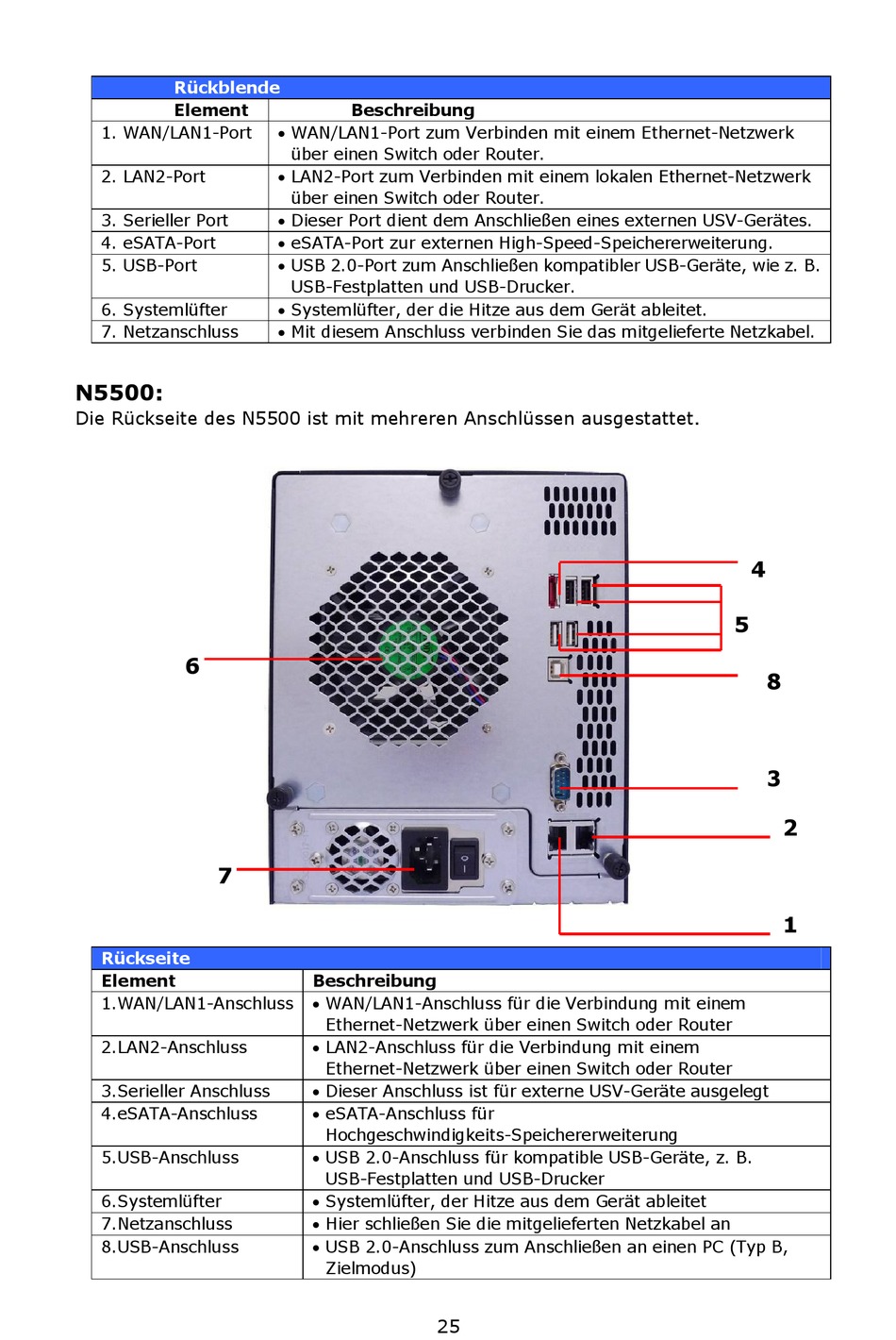

N5500:
Die Rückseite des N5500 ist mit mehreren Anschlüssen ausgestattet.
6
7
Rückseite
Element
1.WAN/LAN1-Anschluss
2.LAN2-Anschluss
3.Serieller Anschluss
4.eSATA-Anschluss
5.USB-Anschluss
6.Systemlüfter
7.Netzanschluss
8.USB-Anschluss
Beschreibung
 WAN/LAN1-Port zum Verbinden mit einem Ethernet-Netzwerk
über einen Switch oder Router.
 LAN2-Port zum Verbinden mit einem lokalen Ethernet-Netzwerk
über einen Switch oder Router.
 Dieser Port dient dem Anschließen eines externen USV-Gerätes.
 eSATA-Port zur externen High-Speed-Speichererweiterung.
 USB 2.0-Port zum Anschließen kompatibler USB-Geräte, wie z. B.
USB-Festplatten und USB-Drucker.
 Systemlüfter, der die Hitze aus dem Gerät ableitet.
 Mit diesem Anschluss verbinden Sie das mitgelieferte Netzkabel.
Beschreibung
 WAN/LAN1-Anschluss für die Verbindung mit einem
Ethernet-Netzwerk über einen Switch oder Router
 LAN2-Anschluss für die Verbindung mit einem
Ethernet-Netzwerk über einen Switch oder Router
 Dieser Anschluss ist für externe USV-Geräte ausgelegt
 eSATA-Anschluss für
Hochgeschwindigkeits-Speichererweiterung
 USB 2.0-Anschluss für kompatible USB-Geräte, z. B.
USB-Festplatten und USB-Drucker
 Systemlüfter, der Hitze aus dem Gerät ableitet
 Hier schließen Sie die mitgelieferten Netzkabel an
 USB 2.0-Anschluss zum Anschließen an einen PC (Typ B,
Zielmodus)
25
4
5
8
3
2
1
