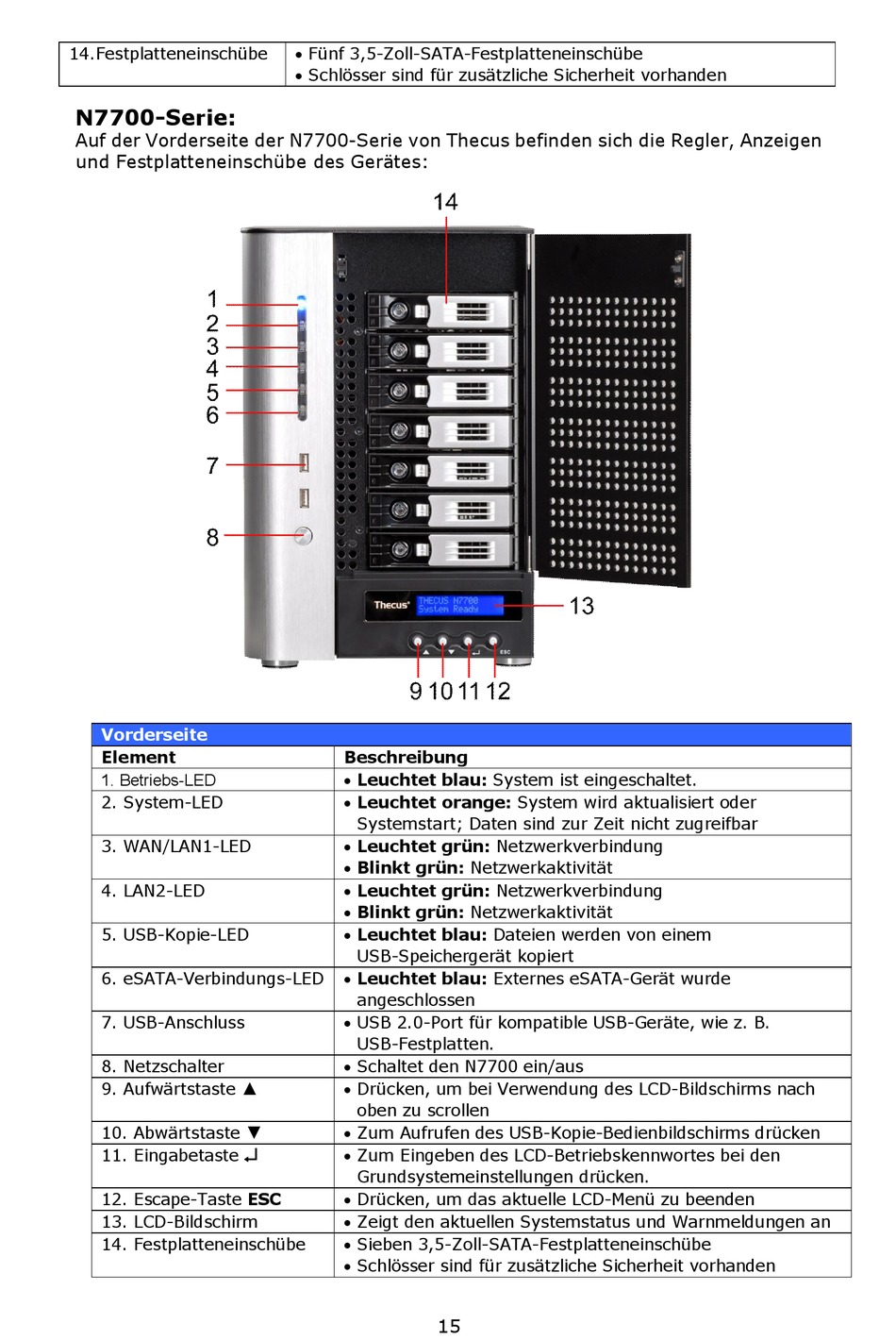

Thecus N0503 Bedienungsanleitung Seite 15

14.Festplatteneinschübe
N7700-Serie:
Auf der Vorderseite der N7700-Serie von Thecus befinden sich die Regler, Anzeigen
und Festplatteneinschübe des Gerätes:
Vorderseite
Element
1. Betriebs-LED
2. System-LED
3. WAN/LAN1-LED
4. LAN2-LED
5. USB-Kopie-LED
6. eSATA-Verbindungs-LED
7. USB-Anschluss
8. Netzschalter
9. Aufwärtstaste
10. Abwärtstaste
11. Eingabetaste
12. Escape-Taste ESC
13. LCD-Bildschirm
14. Festplatteneinschübe
 Fünf 3,5-Zoll-SATA-Festplatteneinschübe
 Schlösser sind für zusätzliche Sicherheit vorhanden
Beschreibung
 Leuchtet blau: System ist eingeschaltet.
 Leuchtet orange: System wird aktualisiert oder
Systemstart; Daten sind zur Zeit nicht zugreifbar
 Leuchtet grün: Netzwerkverbindung
 Blinkt grün: Netzwerkaktivität
 Leuchtet grün: Netzwerkverbindung
 Blinkt grün: Netzwerkaktivität
 Leuchtet blau: Dateien werden von einem
USB-Speichergerät kopiert
 Leuchtet blau: Externes eSATA-Gerät wurde
angeschlossen
 USB 2.0-Port für kompatible USB-Geräte, wie z. B.
USB-Festplatten.
 Schaltet den N7700 ein/aus
▲  Drücken, um bei Verwendung des LCD-Bildschirms nach
oben zu scrollen
▼
 Zum Aufrufen des USB-Kopie-Bedienbildschirms drücken

 Zum Eingeben des LCD-Betriebskennwortes bei den
Grundsystemeinstellungen drücken.
 Drücken, um das aktuelle LCD-Menü zu beenden
 Zeigt den aktuellen Systemstatus und Warnmeldungen an
 Sieben 3,5-Zoll-SATA-Festplatteneinschübe
 Schlösser sind für zusätzliche Sicherheit vorhanden
15
