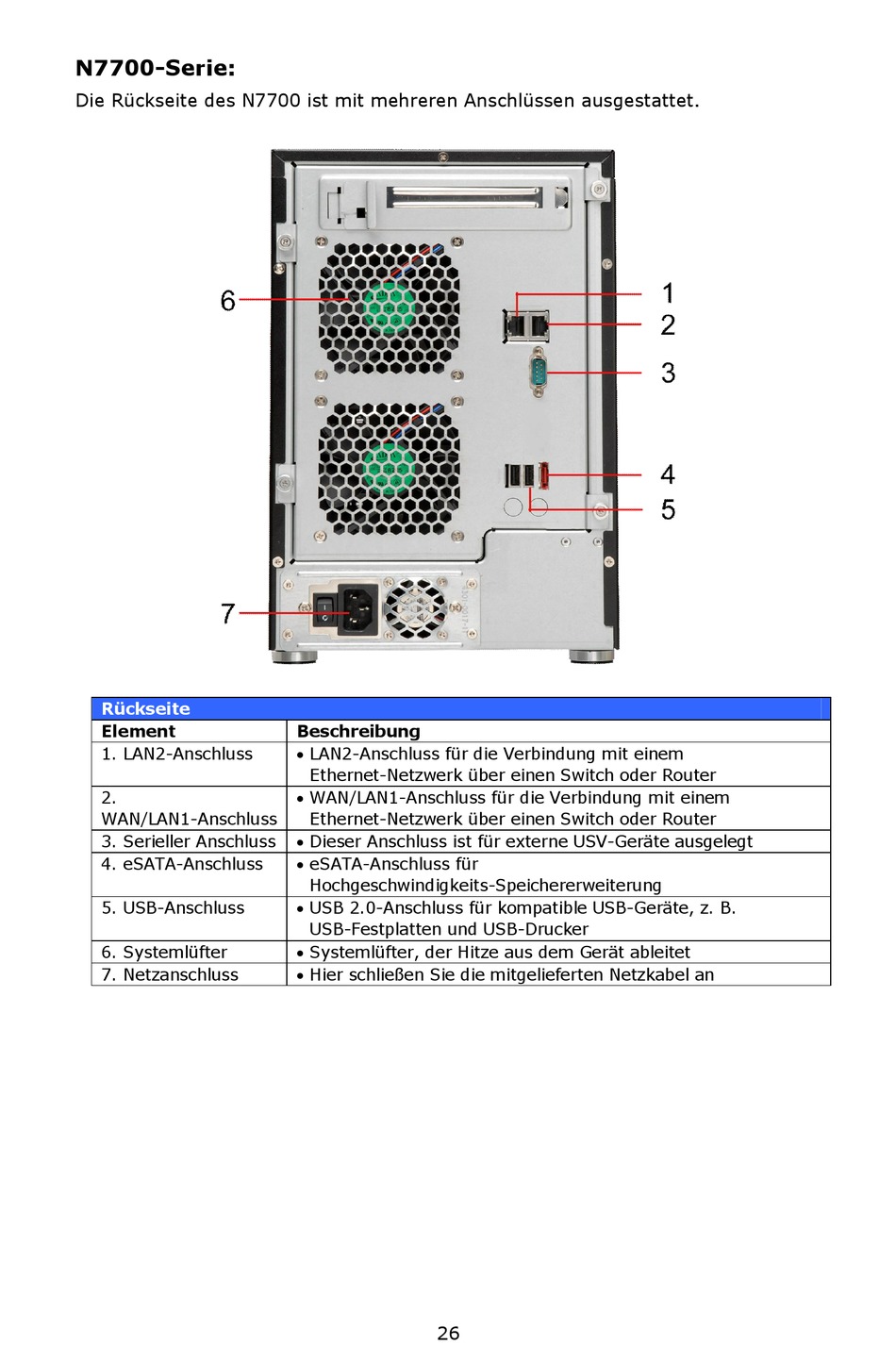

N7700-Serie:
Die Rückseite des N7700 ist mit mehreren Anschlüssen ausgestattet.
Rückseite
Element
1. LAN2-Anschluss
2.
WAN/LAN1-Anschluss
3. Serieller Anschluss
4. eSATA-Anschluss
5. USB-Anschluss
6. Systemlüfter
7. Netzanschluss
Beschreibung
 LAN2-Anschluss für die Verbindung mit einem
Ethernet-Netzwerk über einen Switch oder Router
 WAN/LAN1-Anschluss für die Verbindung mit einem
Ethernet-Netzwerk über einen Switch oder Router
 Dieser Anschluss ist für externe USV-Geräte ausgelegt
 eSATA-Anschluss für
Hochgeschwindigkeits-Speichererweiterung
 USB 2.0-Anschluss für kompatible USB-Geräte, z. B.
USB-Festplatten und USB-Drucker
 Systemlüfter, der Hitze aus dem Gerät ableitet
 Hier schließen Sie die mitgelieferten Netzkabel an
