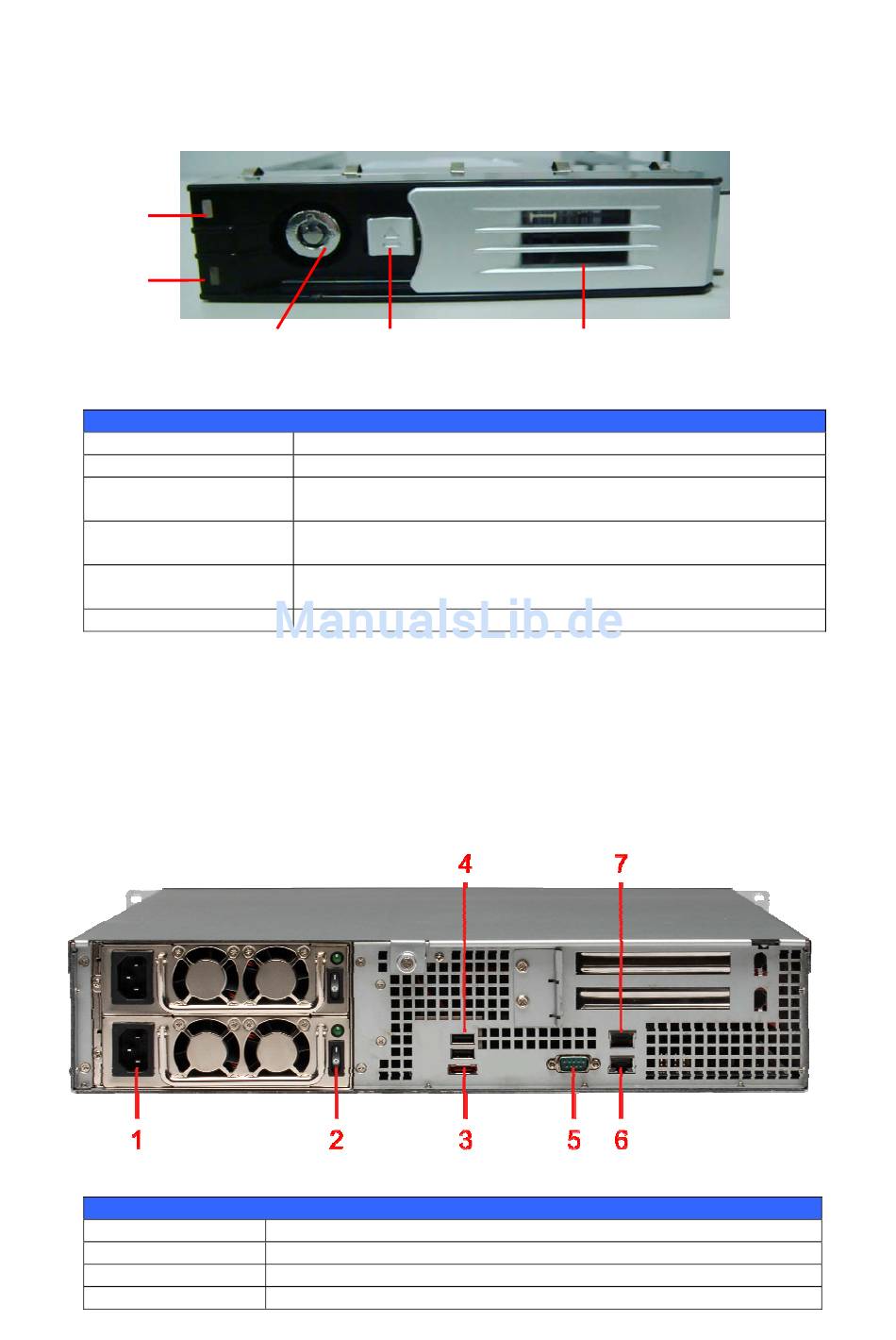

Festplatteneinschübe
Jeder einzelne Festplatteneinschub des N8800SAS ist mit einem Schloss, einem
Riegel und zwei LED-Anzeigen ausgestattet:
1
2
Festplatteneinschübe
Element
1. HDD-Betriebs-LED
2.HDD-Zugriff-/-Fehler
-LED
3. Schloss
4. Lasche
5. Griff
Rückseite
Die Rückseite des N8800SAS ist mit mehreren Anschlüssen ausgestattet.
Rückseite
Element
1. Netzanschluss
2. Netzschalter
3. eSATA-Anschluss
3
4
Beschreibung
• Leuchtet blau: Festplatte ist eingeschaltet
• Blinkt grün: System greift auf Daten auf der Festplatte zu
• Über das Schloss wird die Festplatte physisch an das Gerät
befestigt
• Hiermit öffnen und entfernen oder schließen und sichern Sie
den Einschub
• Zum Herausziehen des Festplatteneinschubs
Beschreibung
• Hier schließen Sie die mitgelieferten Netzkabel an
• Schalter für die Stromversorgung
• eSATA-Anschluss für Hochgeschwindigkeits-Speichererweiterung
