9 x HPU hybrid

9.1 Abmessungen und Platzbedarf

9.1.1 Außengeräte
Abmessungen
A
910
832
580
C
18
Ø 10,5
23
A Vorderseite

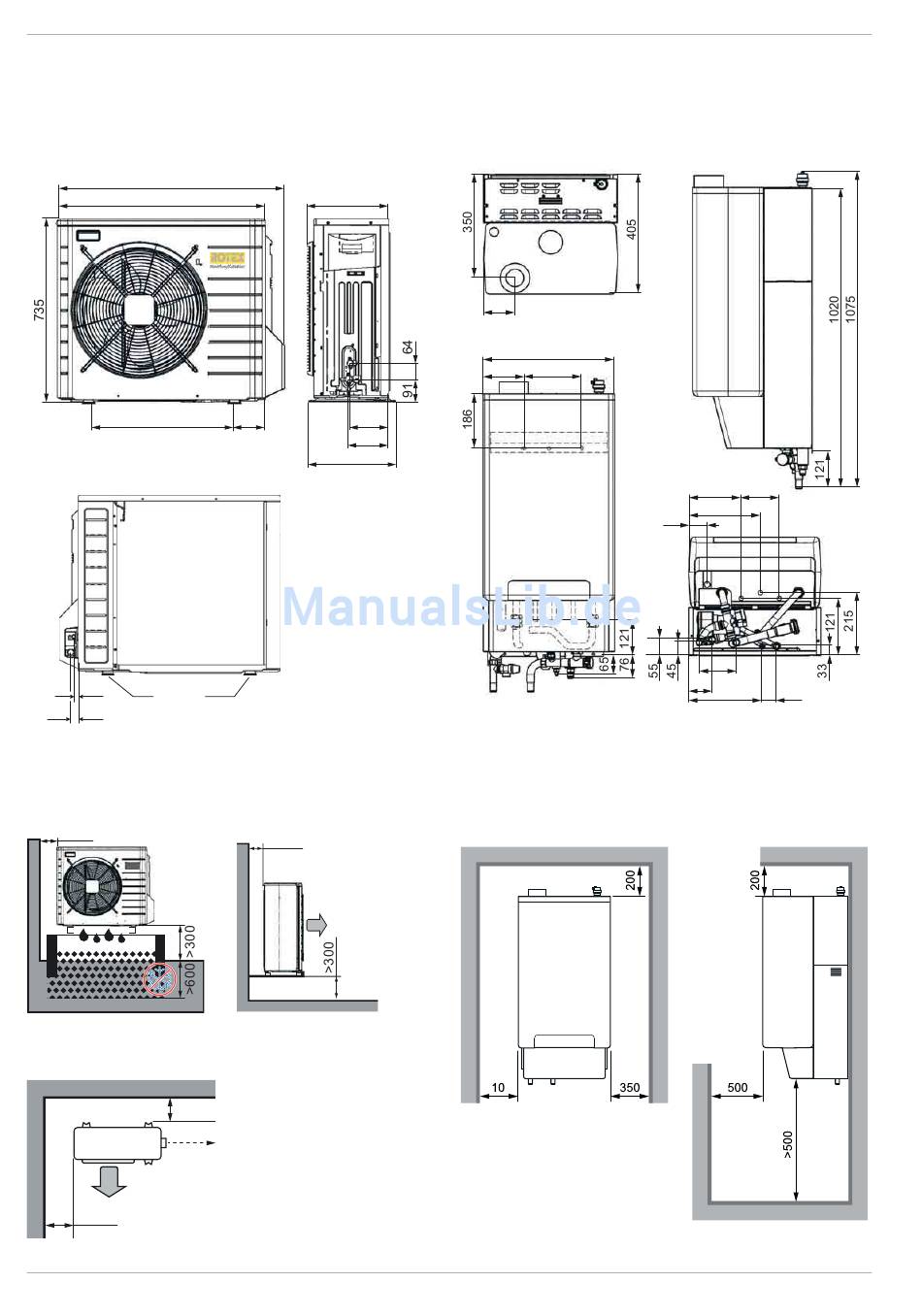

Bild 9-1 Abmessungen Außengerät RVLQ
Platzbedarf
>250
Bild 9-2 Vorderansicht Außenge-
rät RVLQ auf Sockel
>250
>500
>250
Bild 9-4 Draufsicht Außengerät RVLQ
98
B
323
121 155
160
333
B Rechte Seite
C Rückseite
(1
>250
Bild 9-3 Seitenansicht Außenge-
rät RVLQ auf Wandhal-
terung
(1
(2
1)
Dieser Mindestabstand wird von
ROTEX vorgeschrieben.
2)
Dieser Mindestabstand wird zu
Wartungs-/Installationszwecken
benötigt.
9.1.2 Innengeräte
Abmessungen
A
105
450
139 200
C
A Oberseite
C Vorderseite
Bild 9-5 Abmessungen Innengerät RHYHB
Platzbedarf
Bild 9-6 Platzbedarf Innengerät RHY*
B
178 130
243
63
127
79
251 48
D
B Rechte Seite
D Unterseite
