Rotex HPSU compact 4-8 kW Planungshandbuch Seite 42

5 x HPSU compact

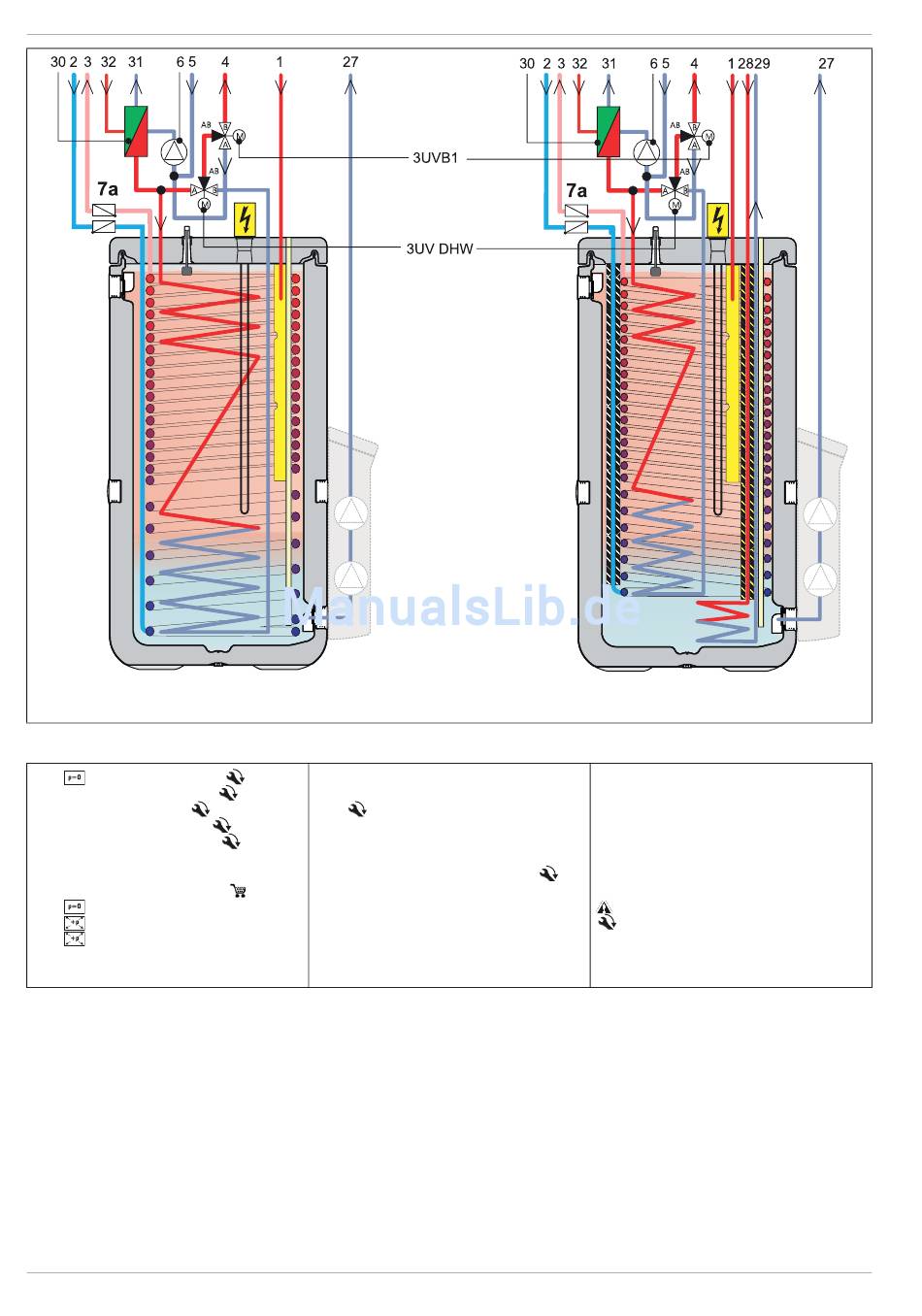

Bild 5-49 Hydraulischer Aufbau - Innengeräte - HPSU compact 5xx
1 Solar - Vorlauf (1" ÜM)
2 Kaltwasserzufluss (1" AG)
3 Warmwasser (1" AG)
4 Heizung Vorlauf (1" AG)*
5 Heizung Rücklauf (1" AG)*
6 Umwälzpumpe
7a Empfohlenes Zubehör:
Zirkulationsbremsen (2 Stk.),
27 Solar - Rücklauf
28 Solar - Vorlauf (nur Typ BIV)
29 Solar - Rücklauf (nur Typ BIV)
Tab. 5-14 Legende zu Bild 5-48 bis Bild 5-49
42
DB
30 Plattenwärmetauscher
31 Anschluss Kältemittel Flüssigkeitsleitung
ROTEX HPSU 30x/508: CuT, Ø 6,4 mm
(1/4"),
ROTEX HPSU 516: CuT, Ø 9,5 mm (3/8")
32 Anschluss Kältemittel Gasleitung
16 50 70 CuT, Ø 15,9 mm (5/8")
3UVB1
3-Wege-Umschaltventil (Warmwas-
ser/Heizen)
BIV
3UV DHW
3-Wege-Umschaltventil (Temperaturbe-
grenzung)
AG Außengewinde
IG Innengewinde
ÜM Überwurfmutter
Sicherheitseinrichtungen
Anzugsdrehmoment beachten!
* Kugelhahn (1" IG) wird mitgeliefert.
(1 Dargestellt an Typ 508
PH ROTEX HPSU/HPU - 08/2014
