Abmessungen Und Platzbedarf; Außengeräte; Innengeräte - Rotex HPSU compact 4-8 kW Planungshandbuch

8 x HPSU hitemp

8.1 Abmessungen und Platzbedarf

8.1.1 Außengeräte
Abmessungen
900
A
140 620
C
A Vorderseite

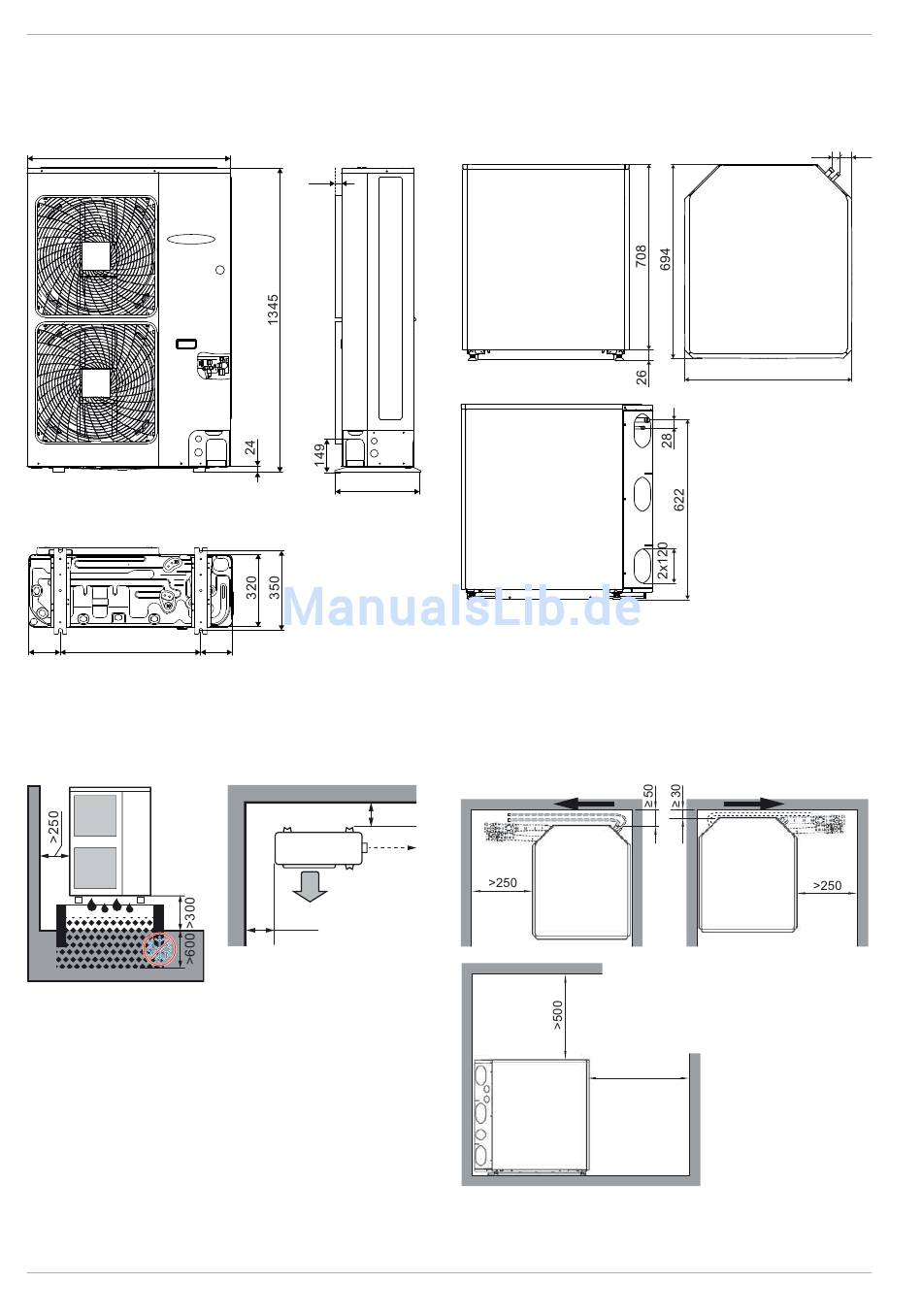

Bild 8-1 Abmessungen Außengerät RRLQ
Platzbedarf
Bild 8-2 Vorderansicht Außen-
gerät RRLQ auf Sockel
1)
Dieser Mindestabstand wird von ROTEX vorgeschrieben.
2)
Dieser Mindestabstand wird zu Wartungs-/Installationszwecken benötigt.
84
30
380
B
140
B Rechte Seite
C Unterseite
>250
>500
>250
Bild 8-3 Draufsicht Außengerät
RRLQ
8.1.2 Innengeräte
Abmessungen
A
B
A Vorderseite
Bild 8-4 Abmessungen Innengerät RKHBRD
Platzbedarf
(1
(2
C1
C1 Installation rechts (Verlegung Kältemittelleitung nach links)
C2 Installation links (Verlegung Verdrahtung nach rechts)
Bild 8-5 Platzbedarf Innengerät RHBRD
C
600
B Rechte Seite
C Oberseite
C2
>600
PH ROTEX HPSU/HPU - 08/2014
24 45
