4.10 Montage
TAINY iQ
TAINY iQ ist zur Montage auf einer Hutschiene in Übereinstimmung mit
DIN EN 50022 (3,5 mm) geeignet.
Die entsprechende Halterung befindet sich auf der Rückseite des Gerätes.
Warnung
Gefahr von Verletzung oder Sachschaden durch spannungsführende Bauteile
•
Decken Sie nach der Installation des TAINY iQ den Bereich der
Anschlussklemmen (digitale Eingabe und Ausgabe oder 24-V-
Anschlussklemmen) ab, um eine unbeabsichtigte Berührung der
spannungsführenden Bauteile zu verhindern.
•
Verhindern Sie das Eindringen von Fremdkörpern wie z. B.
Schrauben, Papierklammern oder andere metallischen
Gegenständen.

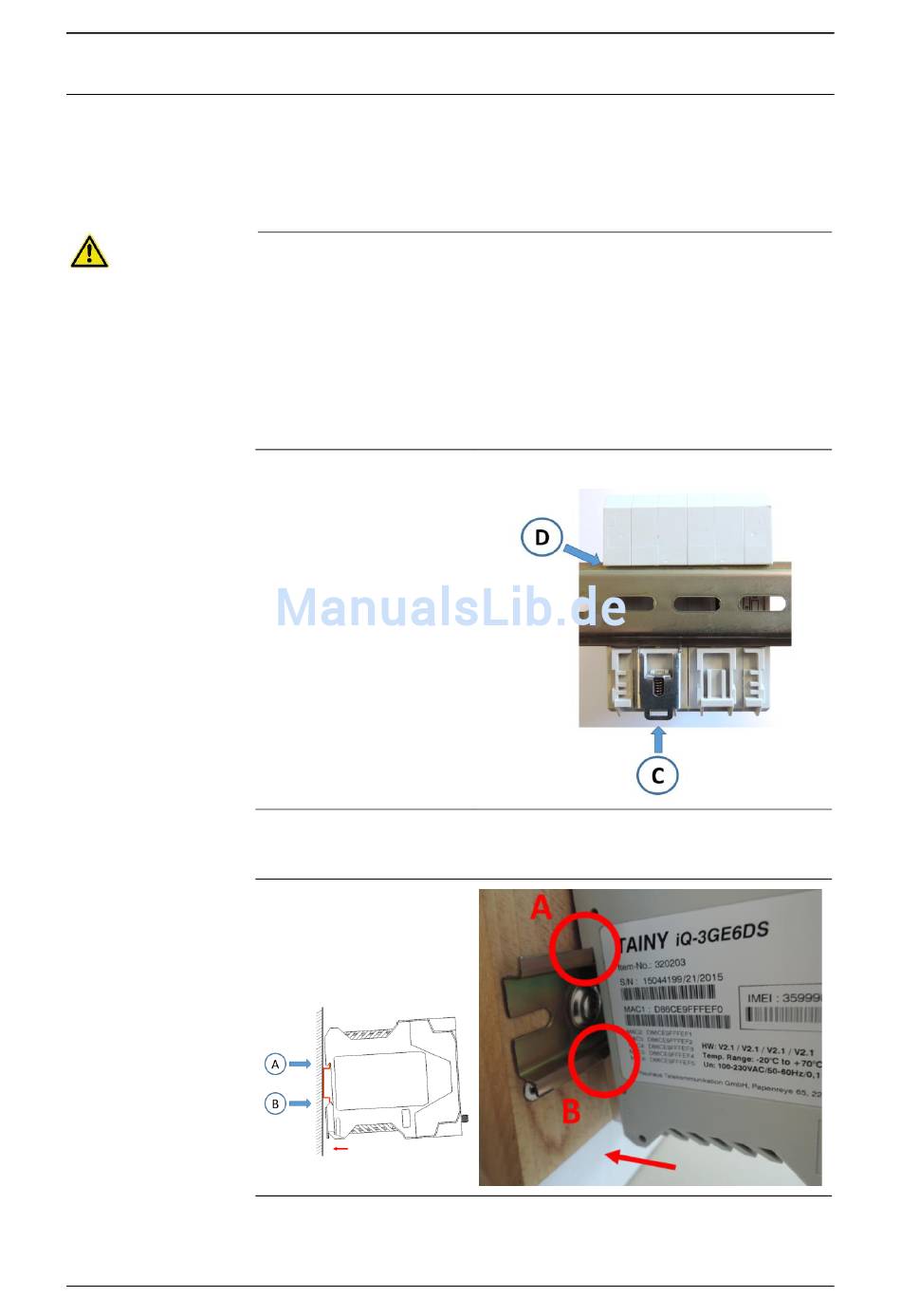

Auf der Rückseite hat
TAINY iQ eine Einbuchtung
(D), die oben in die
Hutschiene eingehängt wird.
Mit einem Metallverschluss
(C) wird das TAINY iQ unten
an der Hutschiene befestigt.
Ziehen Sie die Verschlüsse
mit einem Schraubendreher
nach unten, um sie wieder
zu lösen.
Montage:
Haken Sie TAINY iQ oben
auf der Hutschiene ein (A).
Drücken Sie den unteren
Teil von TAINY iQ vorsichtig
gegen die Hutschiene (B),
bis es dort einrastet.
Installation
Seite 29 von 135
