4.6 Digital Eingabe/Ausgabe
Digital Eingabe
Seite 24 von 135
Achtung
Gefahr von verminderter Datenübertragung und Empfang
•
Bei der Montage sollte ein ausreichend gute Signalqualität
sichergestellt werden (CSQ > 11).
•
Beachten Sie dazu die Signalleuchten des TAINY iQ oder die
Benutzeroberfläche Status-Übersicht, siehe Kapitel 5.1.
•
Stellen Sie sicher, dass sich keine großen Metallobjekte, wie z. B.
Stahlbeton, in der Nähe der Antenne befinden.
•
Lesen Sie die Montageanleitung und das Benutzerhandbuch der
verwendeten Antenne vor der Montage sorgfältig durch.

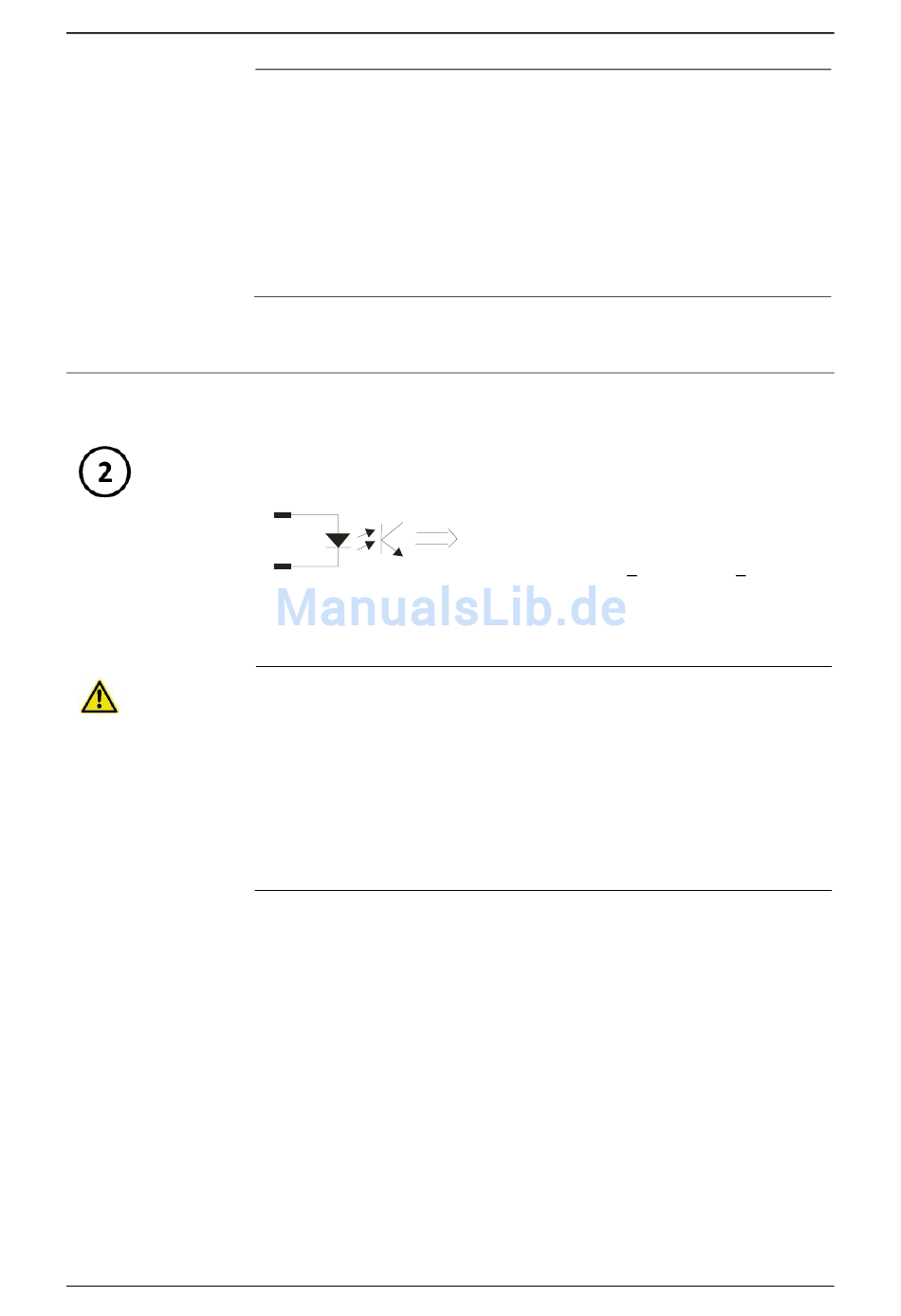

TAINY iQ besitzt einen Schalteingang. Die Anschlussklemmen sind
gekennzeichnet mit I1+/I1-.
I1+
I1-
Dieser Port ist der Schalteingang. Für die WAN-Setup-Betriebsregeln
siehe Kapitel 7.3.
Warnung:
Gefahr von Verletzung und Sachschaden durch unzulässige Spannung
•
Der Schalteingang und der Schaltausgang sind gegen die
anderen Anschlüsse des TAINY iQ elektrisch isoliert. Wenn die
an TAINY iQ angeschlossene Fremdanlage ein Signal des
Schalteingangs und des Schaltausgangs mit einem Signal der
Stromversorgung des TAINY iQ (galvanisch) verbindet, darf die
Spannung der einzelnen Signale des Schalteingangs und des
Schaltausgangs sowie der Stromversorgung 60 V nicht
überschreiten.
= 5 ...30 V; An: U
U
> 5 V; Aus: U
In
In
< 1,2 V
In
TAINY iQ
