4.3 Anschluss an 24V/0V Versorgung

Seite 22 von 135
Bitte lessen Sie die Sicherheitshinweise vor der Installation sorgfältig durch.
TAINY iQ wird mit Gleichstrom von 12 bis 60
24 .
V
DC

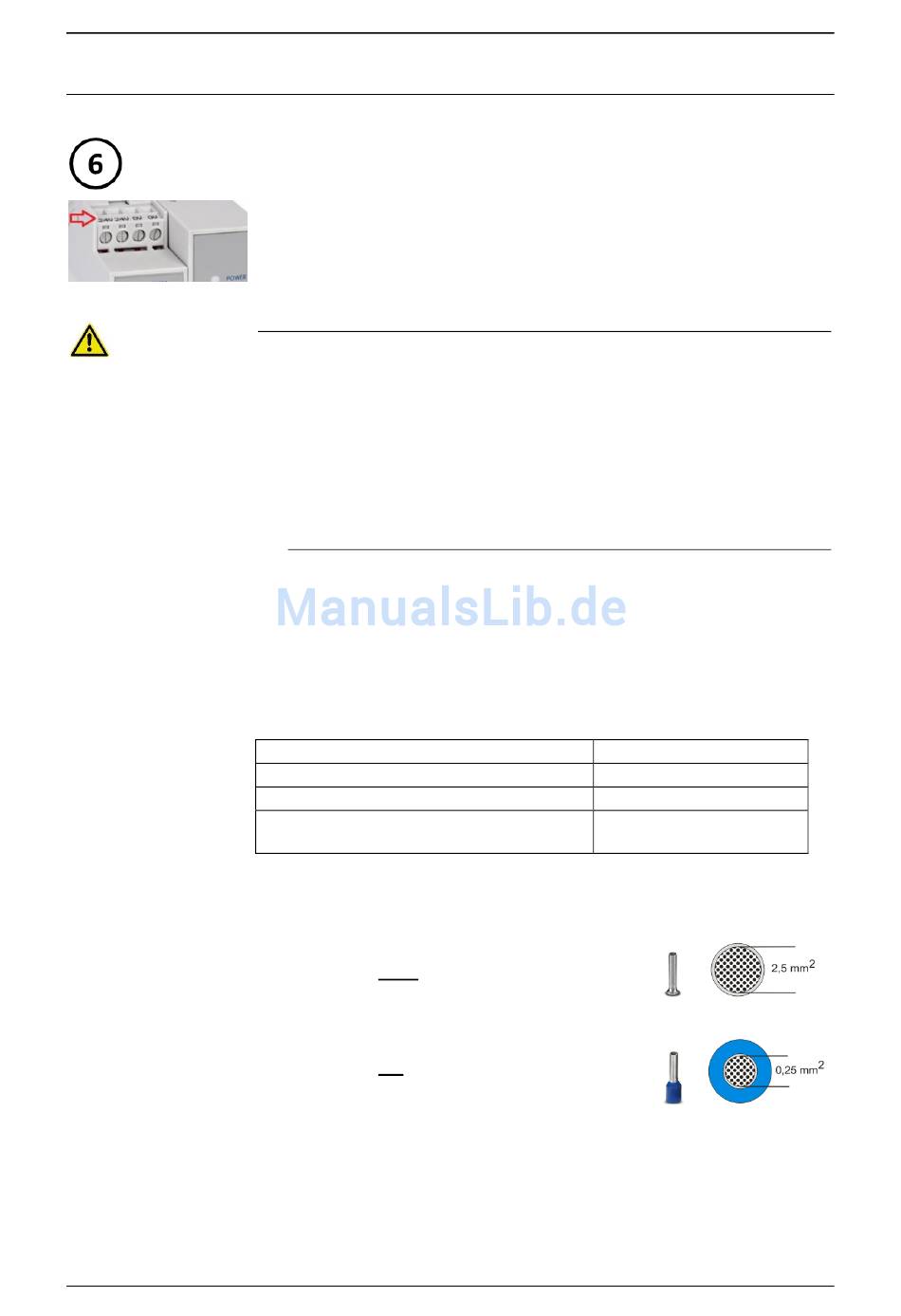

Die externe Stromzufuhr wird an die beiden Anschlussklemmen auf der
linken Seite des Gerätes angeschlossen.
Der Stromverbrauch beträgt ungefähr 450 mA bei 12 V und 100 mA bei 60 V
(I >1.26 A).
Burst
Warnung
Gefahr von Verletzungen und Sachschaden durch unzulässige Spannung
•
Der Schalteingang und der Schaltausgang sind gegen die anderen
Anschlüsse des TAINY iQ elektrisch isoliert. Wenn die an TAINY iQ
angeschlossene Fremdanlage ein Signal des Schalteingangs und
des Schaltausgangs mit einem Signal der Stromversorgung des
TAINY iQ (galvanisch) verbindet, darf die Spannung der einzelnen
Signale des Schalteingangs und des Schaltausgangs sowie der
Stromversorgung 60 V nicht überschreiten.
Anschlussklemmen
1. Um eine verlässliche und berührungssichere Verbindung herzustellen,
ziehen Sie die Isolation des Kabels ab, wie in der folgenden Tabelle
beschrieben.
2. Verwenden Sie Aderendhülsen für flexible Kabel.
3. Verschließen Sie ungenutzte Anschlussklemmen.
Querschnitt steif/flexibel
AWG (American wire gauge)
Isolation auf folgende Länge entfernen L
Vorgegebenes Drehmoment
Maximal zulässiger Querschnitt für flexible Kabel mit
Aderendhülsen ohne Kunststoffhülle: 2,5 mm
Maximal zulässiger Querschnitt für flexible Kabel mit
Aderendhülsen mit Kunststoffhülle: 0,25 mm².
betrieben, nominal
V
DC
0,2–2,5 mm² (siehe Tipp)
24–14
7 mm
0,5–0,6 Nm/
4,4–5,3 lb in
2
.
TAINY iQ
