Zur Messung der Temperatur mit dem Thermoelement wie folgt vorgehen:
1. Die Leitungen des Thermoelements am Thermoelement-Ministecker anschließen und den
Stecker in den Eingang/Ausgang des Kalibrators wie in Abb. 7 einführen.
Hinweis: Im Interesse einer optimalen Genauigkeit 2 bis 5 Minuten warten, damit sich die
Temperatur zwischen dem Ministecker und dem Kalibrator stabilisiert. Anschließend die
Messung durchführen.
2. Über das Hauptmenü auf die untere Anzeige umschalten.
3. Als Primärparameter TC (Thermoelement) auswählen.
An der Eingangs-/Ausgangsumschaltung [IN] und dann in der Liste der Sensorarten das
gewünschte Thermoelement auswählen.
Die Temperatureinheit kann ebenfalls von Celsius auf Fahrenheit geändert werden.
Der Kalibrator kann die Spannung des Thermoelements auch in mV messen, so dass
die Temperatur mit Hilfe einer Tabelle ermittelt werden kann, wenn die entsprechende
Thermoelementart vom Kalibrator nicht unterstützt wird. Dazu wie oben beschrieben, vorgehen
und als Sensorart mV auswählen.

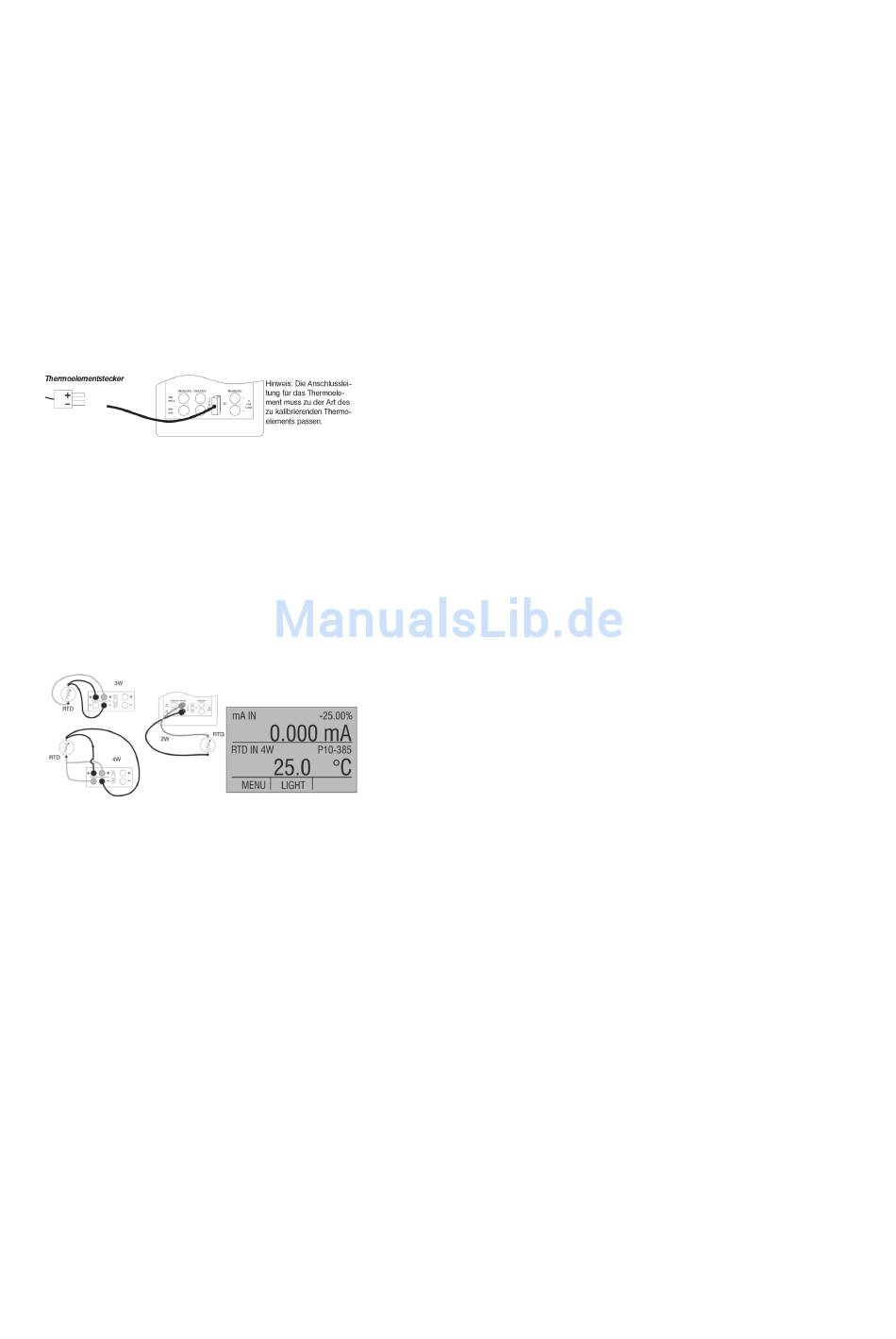

Abb. 7. Messung der Temperatur an den Thermoelementklemmen
3.3-2 Verwendung von Widerstandstemperatursensoren (RTDs)
Die unterschiedlichen unterstützten Widerstandstemperatursensoren sind in den technischen
Daten in Abschnitt 8, aufgeführt. Das spezifische Kennzeichen von RTDs ist ihr temperaturabhängiger
Widerstand (R0). Der Kalibrator kann Eingangssignale mit 2, 3 oder 4 Leitern verarbeiten,
wobei Eingangsmessungen mit 4-Leiter-Schaltungen am genauesten sind.
Zur Verwendung der RTD-Option wie folgt vorgehen:
1. Im Hauptmenü auf die untere Anzeige [LOWER] umschalten.
2. Als Primärparameter RTD auswählen. [IN] über den Eingangs-/Ausgangsumschalter auswählen.
3. 2-, 3- oder 4-Leiteranschluss auswählen [2W, 3W, 4W]. (Die exaktesten Messungen sind mit
4-Leiter-Schaltungen möglich.)
4. Die RTD-Typ aus der Liste der Sensorarten auswählen.
5. Die RTD-Leitungen, wie in Abbildung 8 dargestellt, anschließen.
Abb. 8. Messung der Temperatur mit angeschlossenem RTD-Sensor
Der Widerstand kann ebenfalls mit dieser Funktion gemessen werden. Dazu die oben beschriebenen
Schritte ausführen und als Sensorart OHMS auswählen. Mit dieser Option und einer
Meßtabelle kann auch ein RTD-Sensor für Messungen verwendet werden, der im Kalibrator
nicht einprogrammiert ist.
3.4 Messung des Drucks
Hinweis: Zum Anschluss des Druckmoduls am Kalibrator muss ein Verbindungsk abel von LR-Cal verwendet werden.
Hinweis: Der LEC 200 ist kompatibel mit den Druckmodulen der Mensor Serie 6100 .
Hinweis: Eine Druckmessung erfolgt nicht, wenn in den Modulen eine Frequenz- oder
Impulszugmessung aktiviert ist.
Hinweis: Bei Hochdruckmodulen sind technische Maßeinheiten, die normalerweise nur für
niedrige Druckbereiche verwendet werden, wie inH
O, cmH
O usw., keine gültige Auswahl. Bei
2
2
Auswahl einer dieser Maßeinheiten mit einem angeschlossenen Hochdruckmodul erscheint „----„ auf dem Display.
Vorsicht!
Um Druckschläge in einem Drucksystem zu vermeiden, das Ventil absperren und den Druck
vorsichtig entspannen, bevor das Druckmodul an der Druckleitung angeschlossen wird.
Achtung!
Um mechanische Schäden an dem Druckmodul zu vermeiden, die Druckmodulverschraubungen
maximal mit 13,6 Nm (10 ft-lb) festziehen. Dies gilt auch für die Verschraubungen am
Boden des Moduls.
Um Schäden des Druckmoduls durch Überdruck zu vermeiden, niemals einen Druck anlegen,
der den zulässigen Maximaldruck überschreitet, (ist auf Modul aufgedruckt).
Um Schäden des Druckmoduls durch Korrosion zu vermeiden, dieses nur für die angegebenen
Materialien verwenden. Informationen zu kompatiblen Materialien finden Sie in der
Dokumentation des Druckmoduls.
