sein. Im Zweifelsfall den Kalibrator überprüfen lassen.
• Den Kalibrator nicht in Umgebungen mit explosiven Gasen, Dämpfen oder
Stäuben betreiben.
• Bei Verwendung eines Druckmoduls zuerst den Druck in der Prozessleitung absperren und
ablassen dann erst das Druckmodul montieren oder demontieren.
• Messleitungen entfernen, bevor der Kalibrator für eine weitere Messung oder Simulation
benutzt wird.
• Bei Reparaturen am Kalibrator nur die vorgeschriebenen Ersatzteile verwenden.
• Um Fehlanzeigen zu vermeiden, die zu elektrischem Schlag oder Verletzungen führen könnten,
die Batterie austauschen, sobald das Batteriesymbol angezeigt wird.
• Um heftige Freisetzung von Druck in einem Drucksystem zu vermeiden, das Ventil abschalten
und den Druck vorsichtig ablassen, bevor das Druckmodul an der Druckleitung
angeschlossen wird.
Achtung!
Um Schäden des Kalibrators oder der zu prüfenden Einrichtung zu vermeiden:
• Die geeigneten Anschlussbuchsen, Funktionen und Messbereiche für die Messung oder
Simulation benutzen.
• Um mechanische Schäden an dem Druckmodul zu vermeiden, die Druckmodulverschraubungen
maximal mit 13,6 Nm (10 ft-lb) festziehen. Dies gilt auch für die Verschraubungen
am Boden des Moduls.
• Um Schäden des Druckmoduls durch Überdruck zu vermeiden, niemals einen Druck anlegen,
der den zulässigen Maximaldruck überschreitet, der auf dem Modul aufgedruckt ist.
• Um Schäden des Druckmoduls durch Korrosion zu vermeiden, dieses nur mit den vorgeschriebenen
Materialien verwenden. Informationen zu kompatiblen Materialien finden Sie in
der Dokumentation des Druckmoduls.
2. Kalibratoranschlüsse

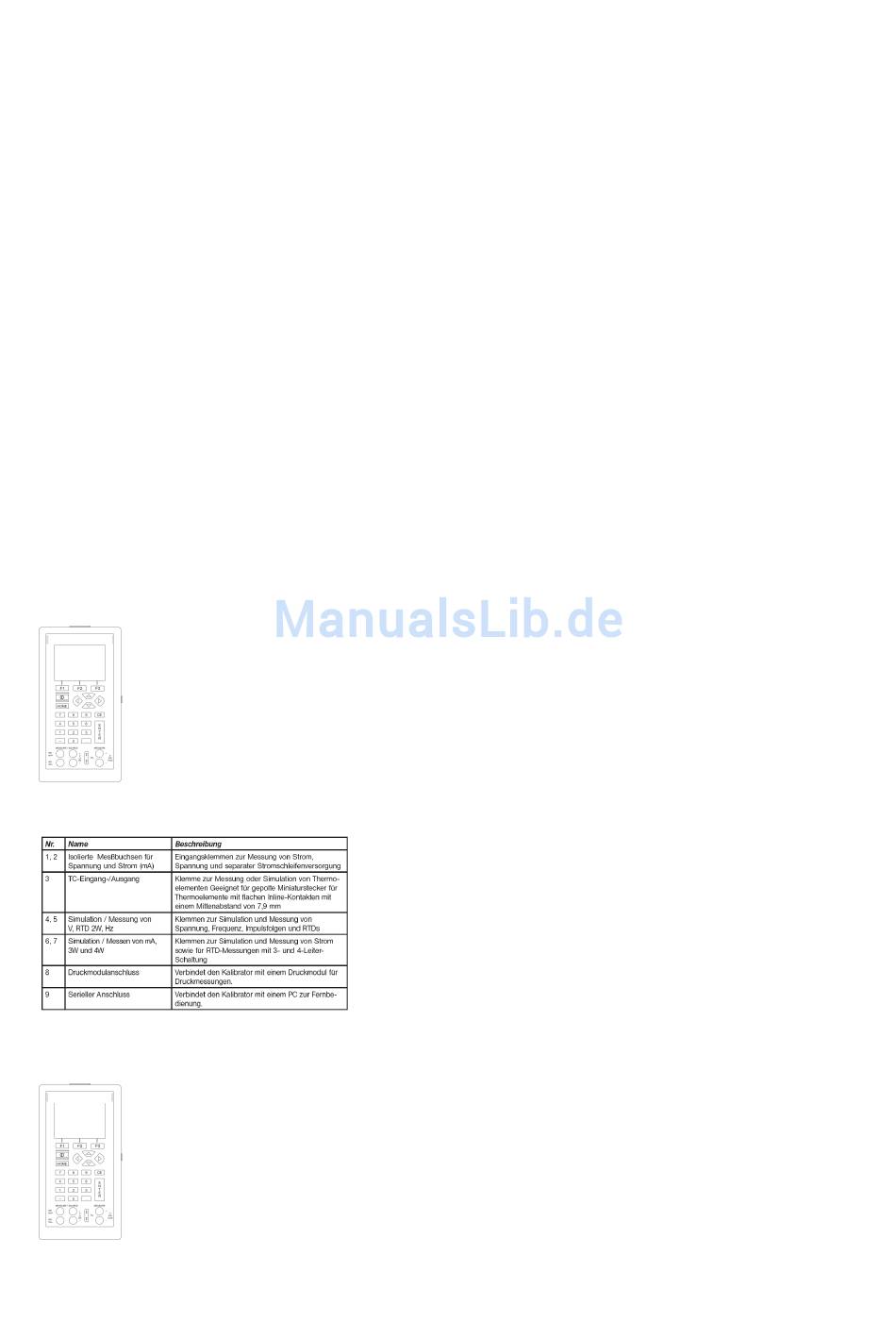

Abbildung 1 zeigt die Lage der Eingangs- und Ausgangsanschlüsse des Kalibrators, Tabelle 1
enthält Angaben zur Verwendung.
Abb. 1. Eingangs- und Ausgangsklemmen
Tabelle 1: Eingangs- und Ausgangsklemmen
Abbildung 2 zeigt die Position der Tasten am Kalibrator.
Tabelle 2 enthält die
Funktionsbeschreibungen jeder einzelnen Taste.
Abb. 2. Tastatur
