Zur Druckmessung folgende Schritte ausführen:
1. Das Druckmodul wie in Abbildung 9 mit dem Druckmoduladapter 700 mA am Kalibrator
anschließen. Der Kalibrator misst Druck sowohl in der oberen als auch in der unteren
Anzeige. Auf diese Weise lässt sich Druck an zwei verschiedenen Geräten gleichzeitig
messen.
2. Vom Hauptmenü wahlweise auf die obere oder untere Anzeige umschalten.
3. Als Primärparameter [PRESSURE] (Druck) auswählen.
4. Die gewünschte Maßeinheit auswählen.
5. Das Druckmodul auf 0 setzen. Die Funktion zum Zurücksetzen am Kalibrator befindet
sich im Menü Druckrückstellung auf 0.

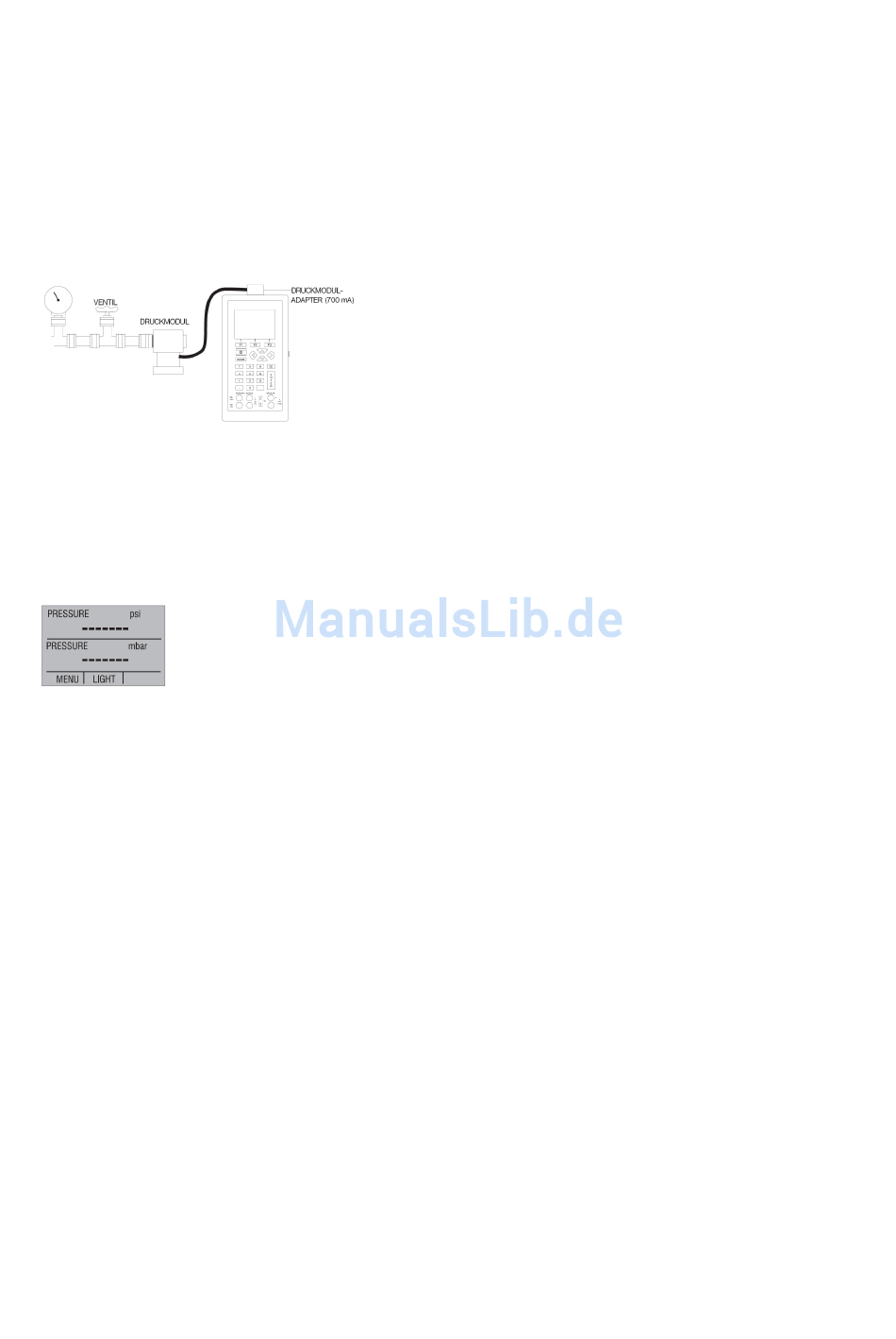

Abb. 9 Anschlüsse zur Druckmessung
3.4-1 Zurücksetzen auf 0 mit Absolutdruckmodulen
Zum Zurücksetzen auf 0 den Kalibrator so einstellen, dass er einen bekannten Druck misst,
beispielsweise den barometrischen Druck. Zur Einstellung des Kalibrators wie folgt vorgehen:
1. Das Menü Druckrückstellung auf 0 aufrufen.
2. [ZERO ] auswählen. [SET REFERENCE ABOVE] wird angezeigt. Den Druck über die
Tastatur eingeben.
3. Der Kalibrator speichert die barometrische Nullpunktverschiebung im permanenten Speicher.
Die Nullpunktverschiebung wird immer für ein Absolutdruckmodul gespeichert. Wird ein neues
Absolutdruckmodul angeschlossen, muss dieser Vorgang wiederholt werden.
4. Verwendung als Geber (untere Anzeige)
Der Kalibrator kann kalibrierte Signale zum Test und zur Kalibrierung von Prozessinstrumenten
erzeugen. Er kann Spannungen, Ströme, Widerstände, Frequenzen, Impulse und ein elektrisches
Ausgangssignal eines RTD-Sensors oder eines Thermoelementtemperatursensors
simulieren.
4.1 Einstellung der Ausgangsparameter 0 % und 100 %
Zur Definition der Punkte 0 % und 100 % wie folgt vorgehen:
1. Die untere Anzeige [LOWER] im Hauptmenü aufrufen und die gewünschte Funktion
auswählen.
2. Die Ausgabe [OUT] an der Eingangs-/Ausgangsumschaltung auswählen und den
gewünschten Wert eingeben, beispielsweise die Option [VOLTS OUT].
3. Auf der Tastatur z.B. 5 V eingeben und die Eingabetaste drücken.
4. Eine der vier Cursorpfeiltasten drücken, um das Menü zur Sollwerteinstellung aufzurufen.
5. Die Funktionstaste für 0 % [F1] gedrückt halten. Der Wert 0 % blinkt kurz und der Sollwert
wird gespeichert.
6. Diese Schritte mit z.B. 20 V wiederholen und die Funktionstaste für 100 % [F3] gedrückt
halten.
7. Mit der Taste für 25 % kann nun in Schritten von 25 % zwischen 5 V und 20 V umgeschaltet
werden.
4.1-1 Schrittweise Erhöhung des Ausgangsstroms
Zur Verwendung der 25 % Funktion mit einem Ausgangssignal im Milliamperebereich wie folgt
vorgehen:
1. Die untere Anzeige im Hauptmenü auswählen und als Option mA auswählen.
2. Mit der Taste für 25 % kann zwischen 4 mA und 20 mA in Intervallen von 25 % umgeschaltet
werden.
4.2 Verwendung der automatischen Ausgangsfunktionen
Es gibt zwei automatische Ausgabefunktionen: automatische Schrittfunktion und automatischer
Rampenmodus. Die ausgewählte Funktion kann über das Startmenü ein- und ausgeschaltet
werden. Die automatischen Ausgangsparameter können im Menü Automatische
Ausgabefunktion eingestellt werden.
Die Parameter beinhalten:
