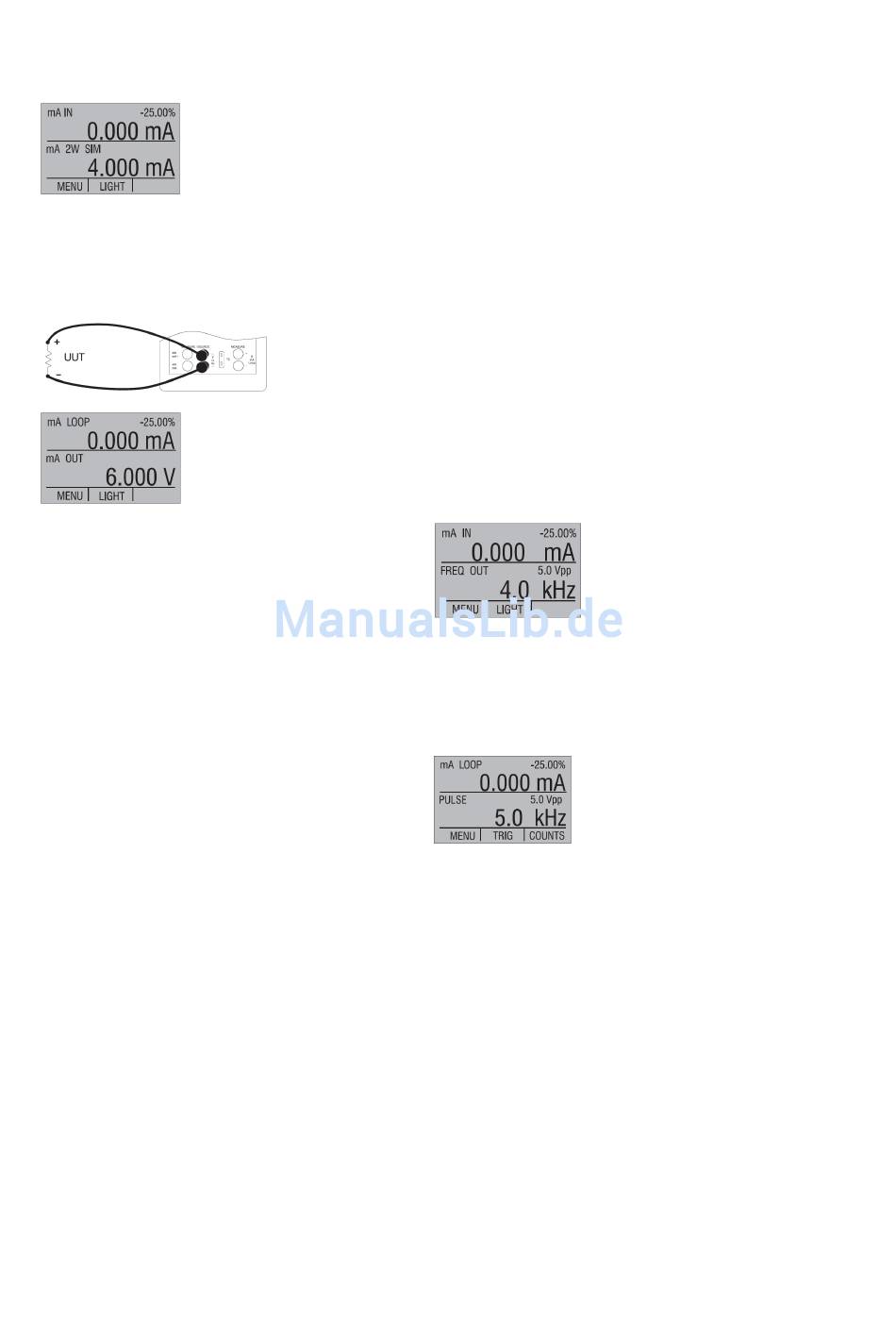

4.5 Geben von Spannnung
Bei dieser Verwendung wie folgt vorgehen:
1. Die untere Anzeige im Hauptmenü auswählen.
2. Als Primärparameter die Option [VOLTS] auswählen. Zur Eingangs-/Ausgangsumschaltung
umschalten und Ausgang [OUT] auswählen.
3. Die Leitungen an die Klemmen für Spannung Geben wie in Abbildung 12 anschließen.
4. Den Spannungswert über die Tastatur eingeben.
Abb. 12. Anschlüsse für Spannung und Frequenz Geben
4.6 Geben von Frequenz
Bei dieser Verwendung wie folgt vorgehen:
1. Die untere Anzeige einschalten und als
Primärparameter Frequenz auswählen.
2. Ausgang auswählen und die Frequenzeinheiten
einstellen.
3. Die Prüfleitungen wie in Abbildung 12 an den
Klemmen für den Frequenzausgang anschließen.
4. Die gewünschte Frequenz über die Tastatur
eingeben.
5. Zur Änderung der Amplitude die Option
[FREQ LEVEL] aus dem Frequenzuntermenü auswählen.
6. Die Amplitude eingeben.
4.7 Verwendung als Impulsgeber
Der Kalibrator kann eine Impulsfolge mit einer
einstellbaren Anzahl von Impulsen einer
gewünschten Frequenz erzeugen.
Wird beispielsweise die Frequenz auf 60 Hz
und die Anzahl der Impulse auf 60 eingestellt,
würde der Kalibrator 1 Sekunde lang 60
Impulse erzeugen. Für den Betrieb als
Impulsgeber die gleichen Anschlüsse wie
beim Frequenz Geben verwenden und wie
folgt vorgehen:
1. Die untere Anzeige einschalten und als Pulse auswählen.
2. Die gewünschte Maßeinheit auswählen und die Frequenz über die Tastatur eingeben.
3. Mit der Funktion [COUNTS] im Startmenü die Anzahl der Impulse eingeben. Mit Taste [TRIG]
das Signal starten und stoppen.
4. Die Amplitude der Impulsfolge lässt sich genauso einstellen wie bei der Frequenz.
4.8 Simulieren von Thermoelementen
Bei dieser Verwendung folgende Schritte ausführen:
1. Die Leitungen des Thermoelements an den entsprechend gepolten Thermoelement-
Ministecker anschließen und mit den TC-Klemmen am Kalibrator wie in Abb. 13 verbinden.
2. Im Hauptmenü die untere Anzeige auswählen und die Option Thermoelement [TC] als
Primärparameter einstellen.
3. Mit der Eingangs-/Ausgangsumschaltung Ausgang [OUT] auswählen.
4. In der Liste der Sensorarten den gewünschten Thermoelementtyp auswählen.
5. Die Temperatur über das Tastenfeld eingeben.
