Tabelle 2: Klemmenbezeichnungen für die Verdrahtung
(Hinweis - Mit Kanal 2 bezeichnete Klemmen stehen nur auf 2-kanali-
gen Modellen zur Verfügung)
nr.
Funktion
1
Ext. Versorgung +
2
Ext. Versorgung -
3
Aux-Versorgung +
4
Aux-Versorgung -
5
Alarmrelais (Öffner)
6
Mittelkontakt Alarmrelais
7
Alarmrelais (Schließer)
8
Alarmrelais (Öffner)
9
Mittelkontakt Alarmrelais
10
Alarmrelais (Schließer)
11
Störungsrelais (Öffner)
12
Mittelkontakt Störungesrelais
13
Störungsrelais (Schließer)
14
Störungsrelais (Öffner) (AUX)
Mittelkontakt Störungesrelais
15
(AUX)
16
Störungsrelais (Schließer) (AUX) KANAL 2
17
Alarmgeberausgang 1 -
18
Alarmgeberausgang 1 +
19
Alarmgeberausgang 2 -
20
Alarmgeberausgang 2 +
21
Konfigurierbarer Eingang +
22
Konfigurierbarer Eingang -
23
Nicht verwendet
24
Schleife ausgehend -
25
Schleife abgeschaltet +
26
Schleife eingehend -
27
Schleife eingehend +
28
Schleife nicht abgeschaltet +
Tabelle 3: Relais
reLAis
AKTiOn:
ALARM 1 oder 2
Von Bedienfeld gesteuert, wenn dieses festgestellt hat,
dass Alarmbedingung erfüllt ist.
STÖRUNG 1
Wenn eine STÖRUNGSBEDINGUNG auf Kanal 1 oder
oder 2
Kanal 2 oder eine normale STÖRUNG auftritt. Eine
Störung wird auch gemeldet, wenn sich das Gerät im
Servicemodus befindet oder spannungslos geschaltet ist.
ALARMGEBER
Wird EINGESCHALTET, wenn sich ein Kanal im
1 oder 2
ALARMZUSTAND befindet. Der Alarmgeber 1 reagiert auf
Kanal 1, der Alarmgeber 2 auf Kanal 2.
ADressen einsTeLLen
Jeder Ansaugkanal übermittelt ihre Statusinformationen über eine
Ringkommunikation an die BMZ (Brandmelderzentrale). In der
Werkseinstellung übermittelt das Gerät bei einer entsprechenden Mel-
deradresse Alarme und Melderzustände und bei einer anderen Modu-
ladresse Alarme und Störungen.
X 10

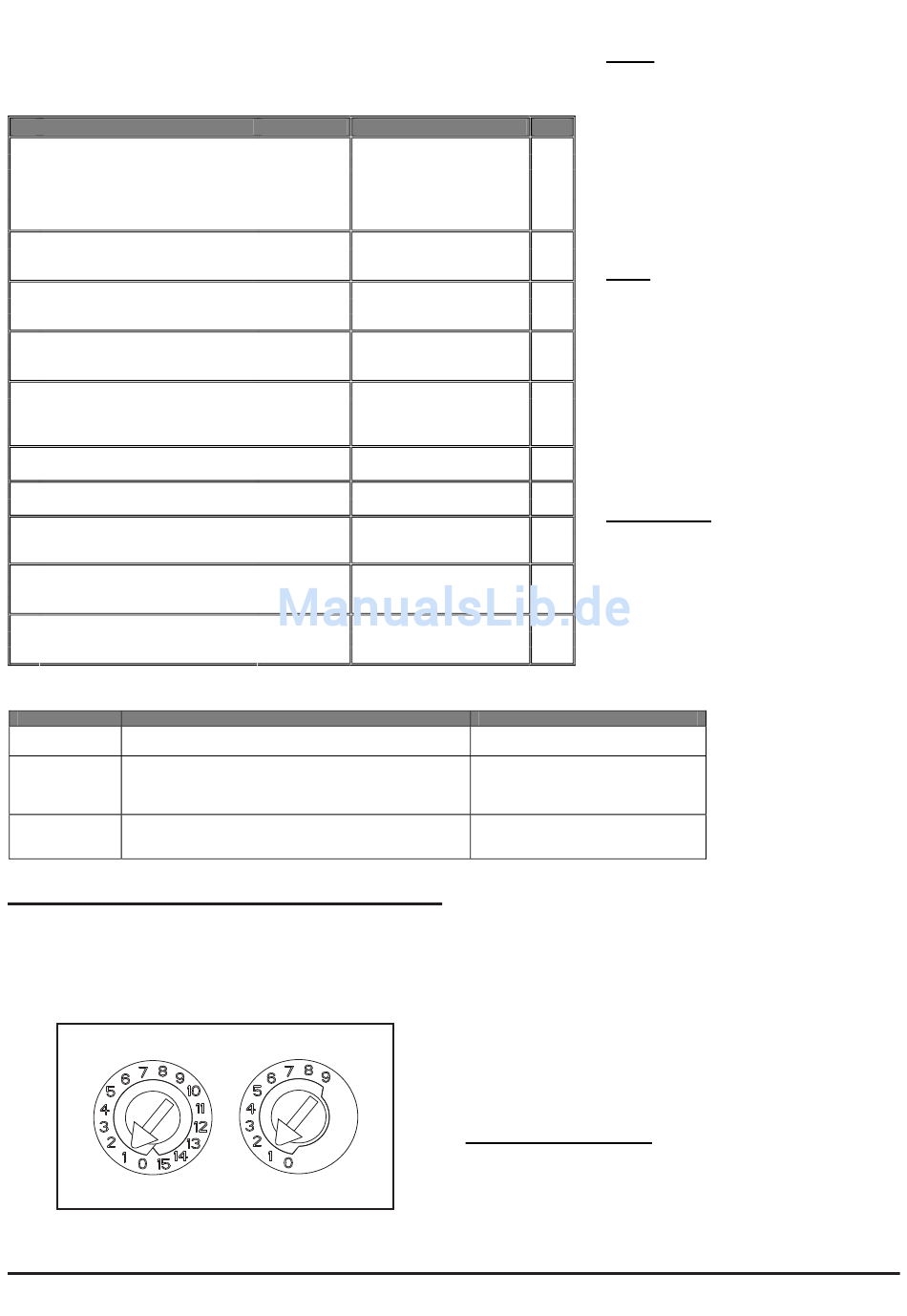

Abbildung 10: Adressschalter
D200-102-00
Primäres Netzteil
Primäres Netzteil
Standardmäßig nicht
verwendet
Standardmäßig nicht
verwendet
KANAL 1
KANAL 1
KANAL 1
KANAL 2
KANAL 2
KANAL 2
KANAL 1
KANAL 1
KANAL 1
KANAL 2
KANAL 2
EOL-Widerstand 47 kOhm
EOL-Widerstand 47 kOhm
Voreinstellung ist aktiv =
(Rücksetzen)
Kurzschluss (ohne
(Rücksetzen)
Überwachung)
Um Trenner zu verwenden
Intern mit 27 verbunden
X 1
Melder
Die Melderadresse wird über die Adressschal-
ter auf der Rückseite der Rauchmelder einge-
stellt. Die Rauchmelder befinden sich unter der
Abdeckung des Melders im Gerät (siehe Abbil-
dung 9). Im Abschnitt Rauchmelder unter War-
tung (weiter hinten in dieser Anleitung) wird
das Entfernen der Melder beschrieben. Bei der
T1
Lieferung ist für Kanal 1 die Adresse 1 vorein-
gestellt. Bei 2-kanaligen Geräten (oder bei Ver-
wendung von zwei Meldern) wird für das zweite
Gerät die Adresse 2 eingestellt.
T2
Modul
Die Moduladresse wird über die Adressschalter
T3
hinter der Gerätetür eingestellt. Drehen Sie die
Rädchen mit Hilfe eines Schraubendrehers auf
die gewünschte Adresse. Die eingestellte Ad-
T4
resse bezieht sich auf Kanal 1. Bei 2-kanaligen
Geräten wird die nächste Moduldresse (+1) au-
tomatisch Kanal 2 zugeordnet. Folglich ist Ad-
T5
resse 159 für Kanal 1 nicht gültig. (Hinweis: Bei
einem Bedienfeld mit nur 99 Adressen ist 99 für
Kanal 1 nicht gültig.)
T6
hinweis: Die Moduladresse wird nur im Modus
Normal auf eine Anlagen-Abfrage reagieren.
T7
einschALTen
T8
Werkseinstellungen verwenden
1. Verbinden Sie Pin 1 und Pin 2 auf der
T9
2. Prüfen Sie die Spannung am Anschluss.
T10
hinWeise
Durch Bedienfeld EIN- und
AUSGESCHALTET; nicht gespeichert
Störungszustand wird nicht
gespeichert.
Auslieferungszustand = im
ALARMZUSTAND eingeschaltet.
3. Wenn die Spannung innerhalb des angegebenen Bereichs liegt,
schließen Sie den Einspeisestecker an das Gerät an.
4. Schließen und sichern Sie die Gehäusetür. Prüfen Sie, ob der Lüf-
ter anläuft und Luft aus der Auslassöffnung austritt. Das Gerät be-
nötigt für die Initialisierung und Stabilisierung im normalen Modus
ein bis drei Minuten.
Weitere Optionen konfigurieren
Um eine der voreingestellten Optionen zu ändern, muss der Melder
mit einem PC/Laptop verbunden werden, auf dem die Software
PipeIQLT installiert ist. Weitere Informationen dazu finden Sie im
Kapitel USB-Anschluss weiter unten in dieser Anleitung (und in der
erweiterten Konfigurations- und Bedienungsanleitung der Produktreihe
FAAST LT).
eXTernes rücKseTZen
Die Werkseinstellung für den konfigurierbaren, externen Eingang
lautet „Rücksetzen des Geräts" (Klemmleiste T8). Durch eine Kurz-
schlussverbindung zwischen diesen Klemmen führt das FAAST-LT-
Gerät ein Reset durch.
5
Klemmleiste T1 (siehe Tabelle 2) mit
einer geeigneten 24-V-DC-Spannungsver-
sorgung (gemäß EN 54-4).
Stellen Sie sicher, dass sie innerhalb des
vorgeschriebenen Spannungsbereichs liegt.
I56-3888-203
